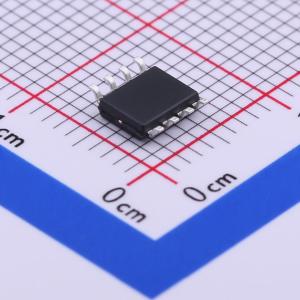

温馨提醒：图片仅供参考，商品以实物为准
TISP61089BDR-S
双正向导通P门极晶闸管，可编程过压保护器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- TISP61089B是一款双正向导通缓冲P极晶闸管（SCR）过压保护器。它旨在保护单片用户线接口电路（SLIC）免受由雷击、交流电源接触和感应引起的电话线路过电压影响。TISP61089B可限制超过SLIC电源轨电压的电压。TISP61089B的参数经指定，可使设备符合贝尔core GR - 1089 - CORE第2版以及国际电信联盟（ITU - T）K.20、K.21和K.45建议。SLIC线路驱动器部分通常由0 V（地）和-20 V至-150 V范围内的负电压供电。保护器的栅极连接到该负电源。这将保护（钳位）电压参考到负电源电压。保护电压随后会跟踪负电源电压，从而将SLIC上的过电压应力降至最低。正过电压通过二极管正向导通被钳位到地。负过电压最初被钳位到接近SLIC负电源轨的值。如果过电压能提供足够的电流，保护器SCR将切换到低电压导通状态。当过电压消退时，TISP61089B SCR的高维持电流有助于防止直流闭锁。TISP61089B旨在与一个40 Ω或更高阻值的电阻和一个合适的过流保护器串联使用。电源故障合规要求串联过流元件开路或变为高阻抗。对于仅符合ITU - T K.20、K.21或K.45建议的设备，串联电阻值由协调要求确定。为了与400 V限压型气体放电管（GDT）配合，建议串联电阻的最小值为10 Ω。这些单片保护器件采用离子注入平面垂直功率结构制造，具有高可靠性，在正常系统运行中几乎是透明的。TISP61089B的缓冲栅极设计可减少电源交叉和感应引起的过电压期间SLIC电源的负载。TISP61089B采用8引脚塑料小外形表面贴装封装。
- 品牌名称
- BOURNS
- 商品型号
- TISP61089BDR-S
- 商品编号
- C415877
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.205克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 浪涌保护器 | |
| 触发电流 | 5mA |
| 属性 | 参数值 | |
|---|---|---|
| 安装方式 | 表面安装 | |
| 工作温度 | -40℃~+85℃ |
商品概述
TISP61089B是一款双正向导通缓冲P极晶闸管（SCR）过压保护器。它旨在保护单片用户线接口电路（SLIC）免受由雷击、交流电源接触和感应引起的电话线路过电压影响。TISP61089B可限制超过SLIC电源轨电压的电压。TISP61089B的参数经指定，可使设备符合贝尔core GR - 1089 - CORE第2版以及国际电信联盟（ITU - T）K.20、K.21和K.45建议。 SLIC线路驱动器部分通常由0 V（地）和-20 V至-150 V范围内的负电压供电。保护器的栅极连接到该负电源。这将保护（钳位）电压参考到负电源电压。保护电压随后会跟踪负电源电压，从而将SLIC上的过电压应力降至最低。 正过电压通过二极管正向导通被钳位到地。负过电压最初被钳位到接近SLIC负电源轨的值。如果过电压能提供足够的电流，保护器SCR将切换到低电压导通状态。当过电压消退时，TISP61089B SCR的高维持电流有助于防止直流闭锁。 TISP61089B旨在与一个40 Ω或更高阻值的电阻和一个合适的过流保护器串联使用。电源故障合规要求串联过流元件开路或变为高阻抗。对于仅符合ITU - T K.20、K.21或K.45建议的设备，串联电阻值由协调要求确定。为了与400 V限压型气体放电管（GDT）配合，建议串联电阻的最小值为10 Ω。 这些单片保护器件采用离子注入平面垂直功率结构制造，具有高可靠性，在正常系统运行中几乎是透明的。TISP61089B的缓冲栅极设计可减少电源交叉和感应引起的过电压期间SLIC电源的负载。TISP61089B采用8引脚塑料小外形表面贴装封装。
商品特性
- 双电压可编程保护器
- 支持低至 - 155 V的电池电压
- 最大栅极触发电流低至5 mA
- 最小维持电流高达150 mA
- 符合LSSGR ‘1089条件
- 规定了2/10过冲电压
- 获得UL认证的元件
- 符合ITU - T K.20、K.21和K.45标准
