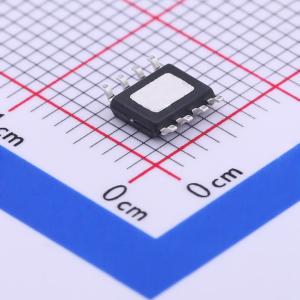

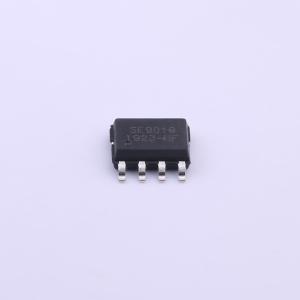

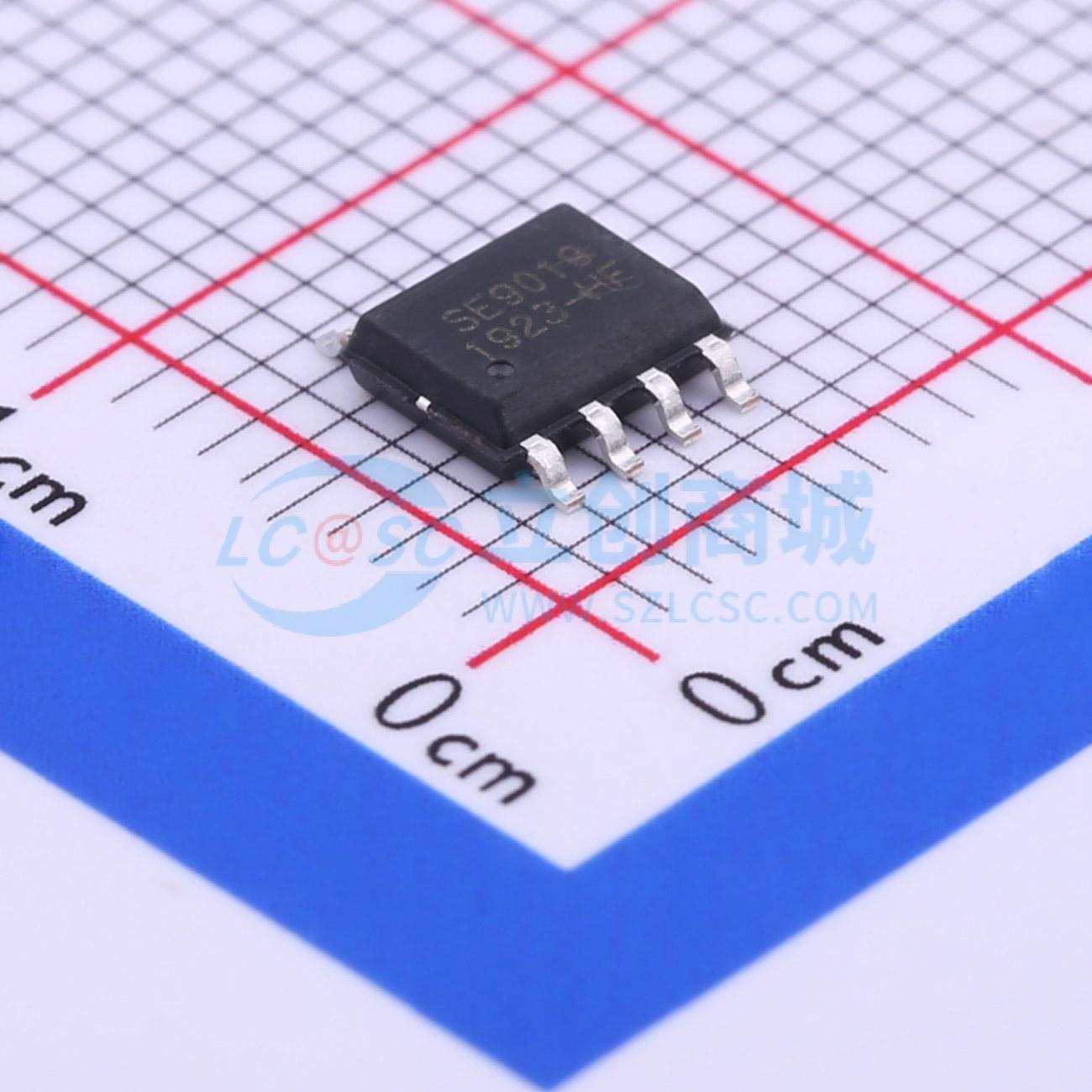

SE9019
2.5A单节锂电池开关模式充电管理
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SE9019是一款恒流/恒压锂电池充电控制器，采用了电流模式PWM降压开关型架构，其充电电流由外接于SEN和BAT引脚的检测电阻来设定，单节电池的浮充电压由内部设定为4.20V/4.35V(典型值)。
- 品牌名称
- SEAWARD(思旺)
- 商品型号
- SE9019
- 商品编号
- C415995
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.7V~5.5V | |
| 最大充电电流 | 1A | |
| 充电饱和电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -20℃~+125℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 10uA |
商品概述
SE9019是一款恒流/恒压锂电池充电控制器，采用了电流模式PWM降压开关型架构，其充电电流由外接于SEN和BAT引脚的检测电阻来设定，单节电池的浮充电压由内部设定为4.20V/4.35V(典型值)。
商品特性
- 适用于单节锂电池，具有恒压/恒流CC/CV模式充电
- 1MHz（Typ）固定开关频率
- MPPT (Maximum Power Point Tracking)
- 内置防倒灌功能，不需要外部二极管
- 充电电压4.2V/4.35V±1%
- 可编程充电电流
- 涓流充电
- 自动再充电
- 休眠模式
- 单灯显示充电状态
- 欠压保护
- 过温保护
- 锂电池温度检测保护功能
- SOP8-EP封装
- 输入电压范围：4.7V~5.5V
- 采用三段式充电管理：当电池电压低于2.9V（Typ）时，采用涓流模式充电，充电电流为满充电流的1/10（Typ）；当电池电压高于2.9V（Typ）时，采用全电流充电，充电电流由外部的SENSE电阻设定；当电池接近浮充电压时，采用恒压充电，充电电流逐渐减小；当充电电流减小至1/10（Typ）电流时，充电完成；如果电池电压降低至再充电电压4.0V（Typ）时，会再次重启充电；当去掉输入电源时，芯片自动进入休眠模式，电池的漏电电流降至2uA（Typ）
- 设计有电池温度检测和保护功能，可以通过外部的热敏电阻检测电池温度，当TEM<0.35V或TEMP>2.4V时，停止充电；TEMP <80mV时，可以关闭此功能
应用领域
- 备用电源
- 便携式设备
- 锂电池充电器
- 手持设备
