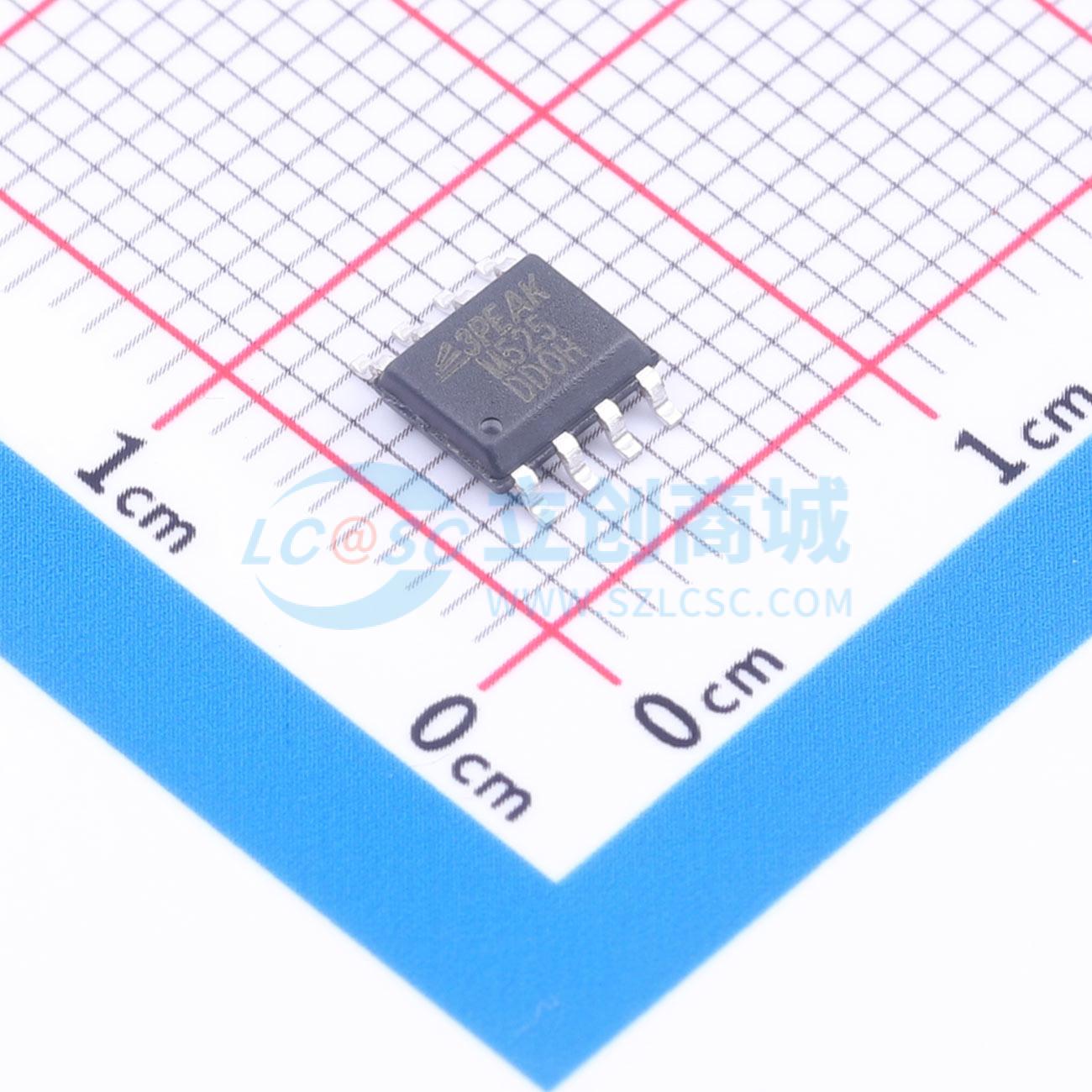

温馨提醒：图片仅供参考，商品以实物为准

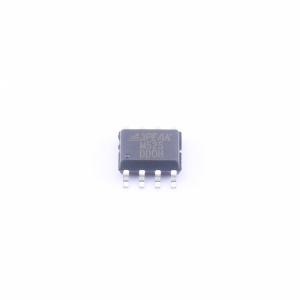

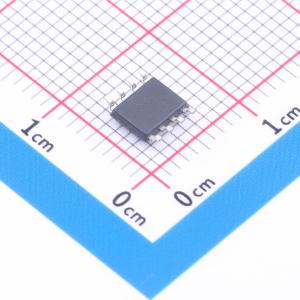

TPM27525-SO1R
双路高速低侧栅极驱动器，适用于MOSFET、IGBT和GaN功率开关，具备高源极和漏极电流能力、低传播延迟和出色的通道匹配
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPM27525-SO1R
- 商品编号
- C39112785
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.546克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 5A | |
| 拉电流(IOH) | 5A | |
| 工作电压 | 4.5V~23V | |
| 上升时间(tr) | 7ns | |
| 下降时间(tf) | 6ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 1.65V~2.3V | |
| 输入低电平(VIL) | 1V~1.4V | |
| 静态电流(Iq) | - | |
| 功能特性 | 使能关断；交错导通保护 |
商品概述
TPM2752x系列是一组双通道低侧栅极驱动器，适用于MOSFET、IGBT和GaN功率开关。5A的高灌电流和拉电流能力可通过最小化转换时间和开关损耗来提高开关效率。该器件支持最高25V的电源电压和-5V直流输入电压能力，增强了系统鲁棒性，特别是在嘈杂的工业应用中。极低的传播延迟和两个通道间出色的匹配性专为具有严格时序要求的应用而设计。该系列包含一组具有不同极性的栅极驱动器，允许客户根据应用需求进行选择。广泛的封装选项支持SOP-8、EMSOP-8和DFN3X3-8，与工业标准封装一致。额外的超小型DFN2X2-8封装有助于在电源模块中设计超紧凑的同步整流器。
商品特性
- 行业标准引脚配置
- 符合汽车AEC-Q100 Grade 1标准（参考TPM27524Q）
- 4.5V至23V单电源范围
- 双独立通道
- 5A峰值拉电流和灌电流驱动能力
- 每个输出具有独立使能功能
- 兼容TTL和CMOS阈值
- 在VDD欠压锁定或输入悬空时输出保持低电平
- 低传播延迟（典型值14ns）
- 快速上升和下降时间（典型值7ns和6ns）
- 两通道间典型延迟匹配小于1ns
- 两个输出可并行使用以获得更高驱动电流
- ESD保护超过JESD 22标准 – 6kV HBM，1.5kV CDM
- 提供SOP8、EMSOP8、DFN3X3-8和DFN2X2-8封装
应用领域
- 开关模式电源
- DC-DC转换器
- 电机控制
- 太阳能逆变器
