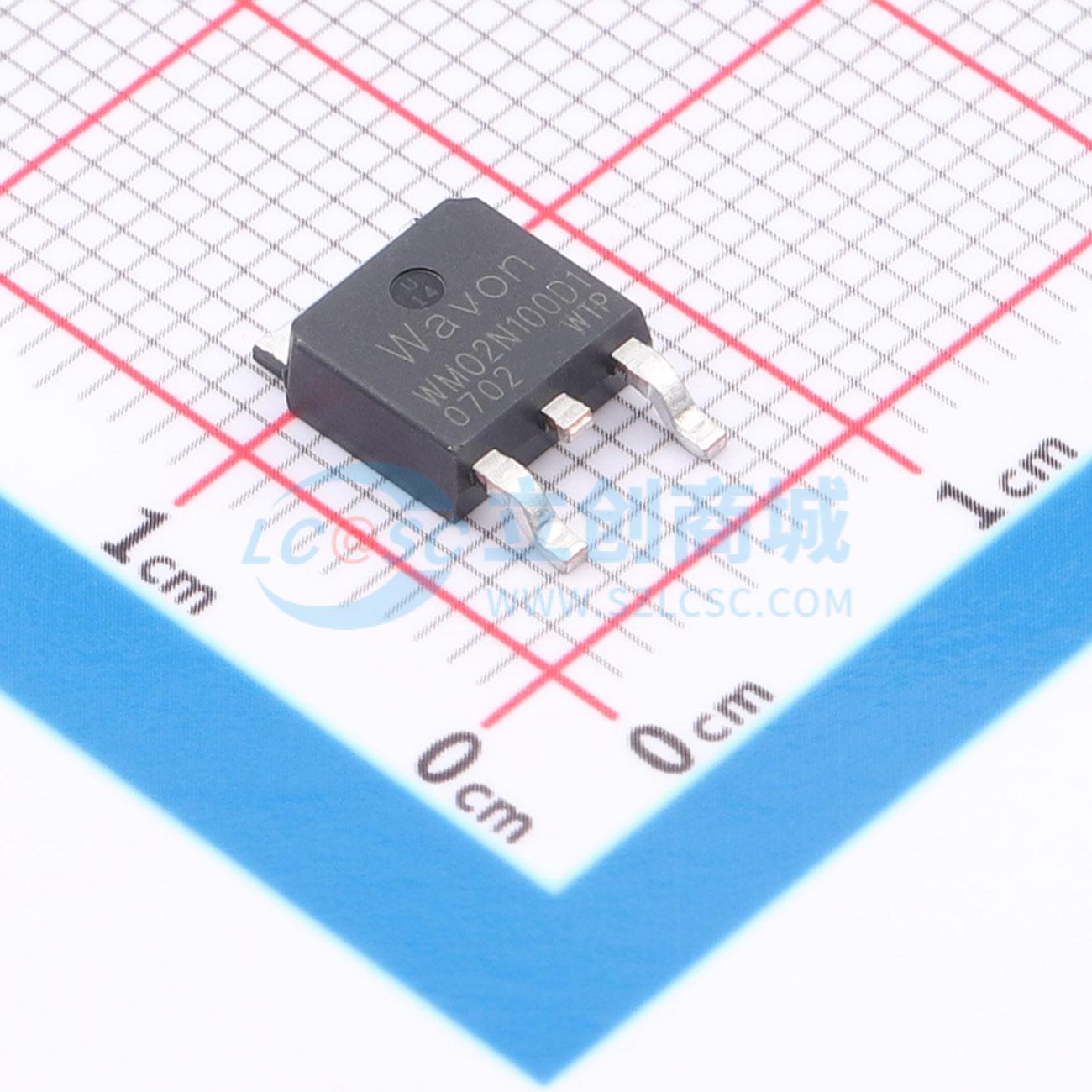

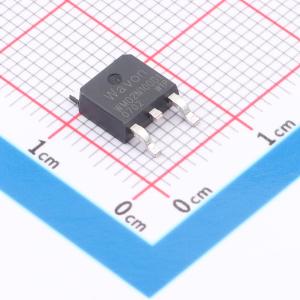

WMO2N100D1
WMO2N100D1
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Wayon(上海维安)
- 商品型号
- WMO2N100D1
- 商品编号
- C39117696
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 1kV | |
| 连续漏极电流(Id) | - | |
| 导通电阻(RDS(on)) | 6.3Ω@10V | |
| 耗散功率(Pd) | 60W | |
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 17nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 698pF | |
| 反向传输电容(Crss) | 8pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 69pF | |
| 栅极电压(Vgs) | ±30V |
商品概述
WMOS D1是第一代垂直双扩散金属氧化物半导体(VDMOS)产品系列,显著降低了导通电阻,具有超低的栅极电荷,适用于需要高功率密度和高效率的应用。它性能稳定且符合RoHS标准。
商品特性
- 典型导通电阻RDS(on)=6.3Ω(栅源电压VGS=10V时)
- 经过100%雪崩测试
- 符合RoHS标准
应用领域
- 开关电源(SMPS)
- 充电器
- 直流-直流转换器(DC-DC)
