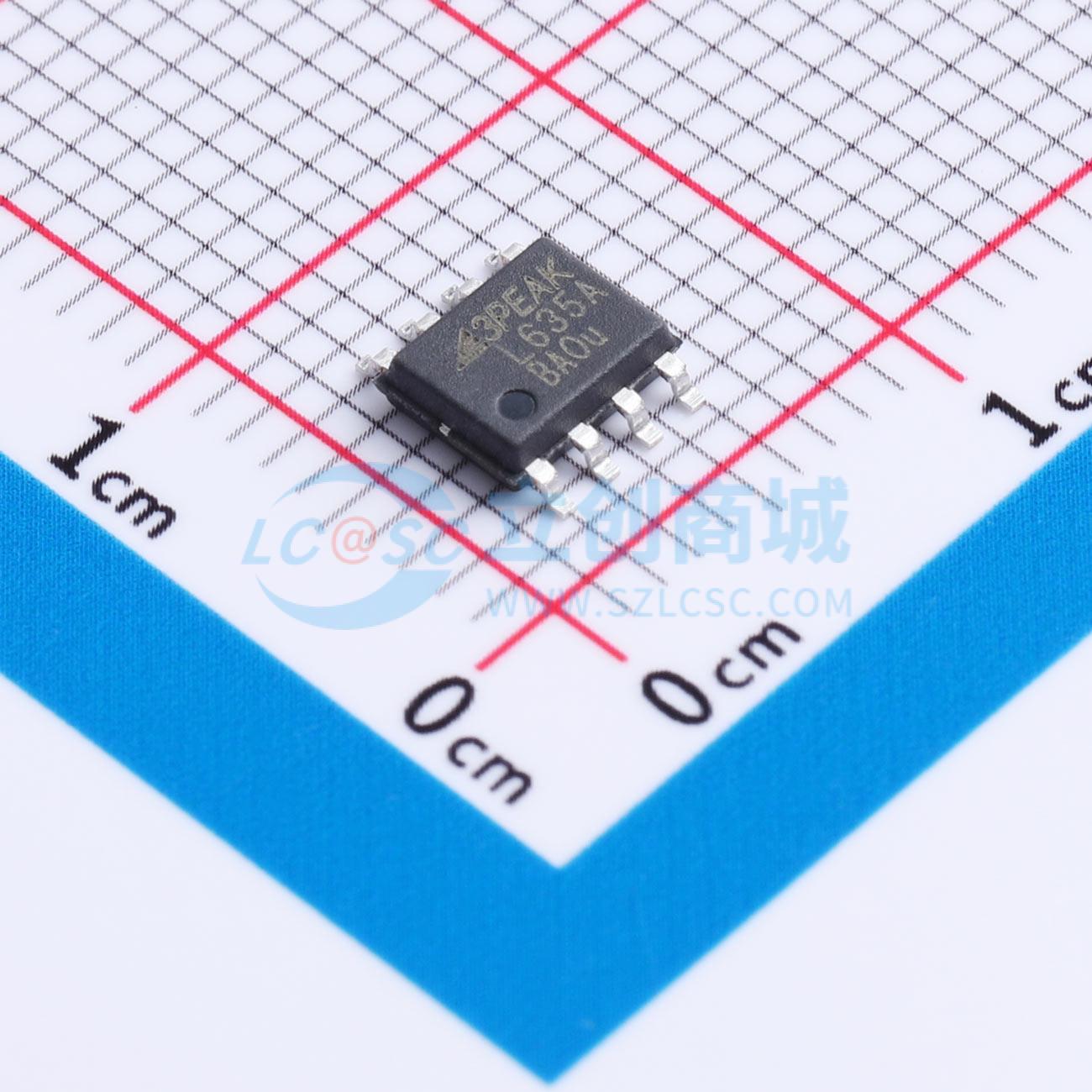

温馨提醒：图片仅供参考，商品以实物为准
TPL6305AD-ES1R
500mV~5.2V 3A 6.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款3A高电流、1.4V低输入电压线性稳压器，在满载条件下最大超低压差仅为300mV。支持通过外部电阻分压器调节输出电压，范围为0.5V至5.2V。低输入电压和超低压差使其成为要求输出电压非常接近输入电压的应用的理想电源。集成了使能控制功能，提供非常低的待机功耗。还提供输出软启动控制和出色的瞬态响应。提供热增强型8引脚ESOP封装，保证工作温度范围为 -40℃至 +125℃。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPL6305AD-ES1R
- 商品编号
- C39047511
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.106克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 6.5V | |
| 输出电压 | 500mV~5.2V | |
| 输出电流 | 3A | |
| 电源纹波抑制比(PSRR) | 63dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 300mV | |
| 噪声 | 24uVrms | |
| 功能特性 | 过流保护；使能控制；内置软启动；热关断；短路保护；输入欠压保护 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 可调 | |
| 输出通道数 | 1 |
商品概述
TPL6305是一款3A大电流、1.4V低输入电压的线性稳压器，在满载条件下最大超低压差仅为300mV。TPL6305支持通过外部电阻分压器调节输出电压，范围从0.5V到5.2V。低输入电压和超低压差使TPL6305成为要求输出电压非常接近输入电压的应用的理想电源。TPL6305集成了使能控制功能，提供极低的待机功耗。它还提供输出软启动控制和出色的瞬态响应。TPL6305采用热增强型8引脚ESOP封装，保证工作温度范围从 -40°C到 +125°C。
商品特性
- 输入电压范围：1.4V至6.5V
- 可调输出电压：0.5V至5.2V
- 在线性调整率、负载调整率和工作温度范围内精度为±2%
- 最大输出电流3A
- 低压差电压：3A时最大300mV
- 输出使能控制
- 内置输出软启动控制
- 出色的瞬态响应
- 高电源抑制比：
- 1kHz时为63dB
- 100kHz时为35dB
- 输出电压噪声24μVRMS（100Hz至100kHz）
- 使用10μF陶瓷输出电容时稳定
- 保护功能：
- 过流保护
- 过温保护
- 输出接地短路保护
- 封装：ESOP8
- 符合RoHS标准
应用领域
- 通信基础设施
- 电信和网络卡
- 主板和外围卡
- 计算系统
