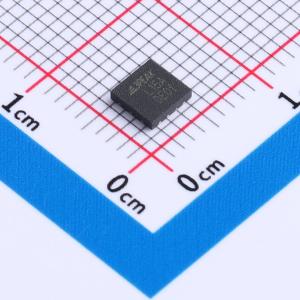

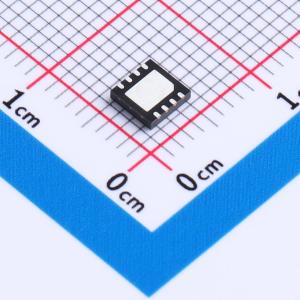

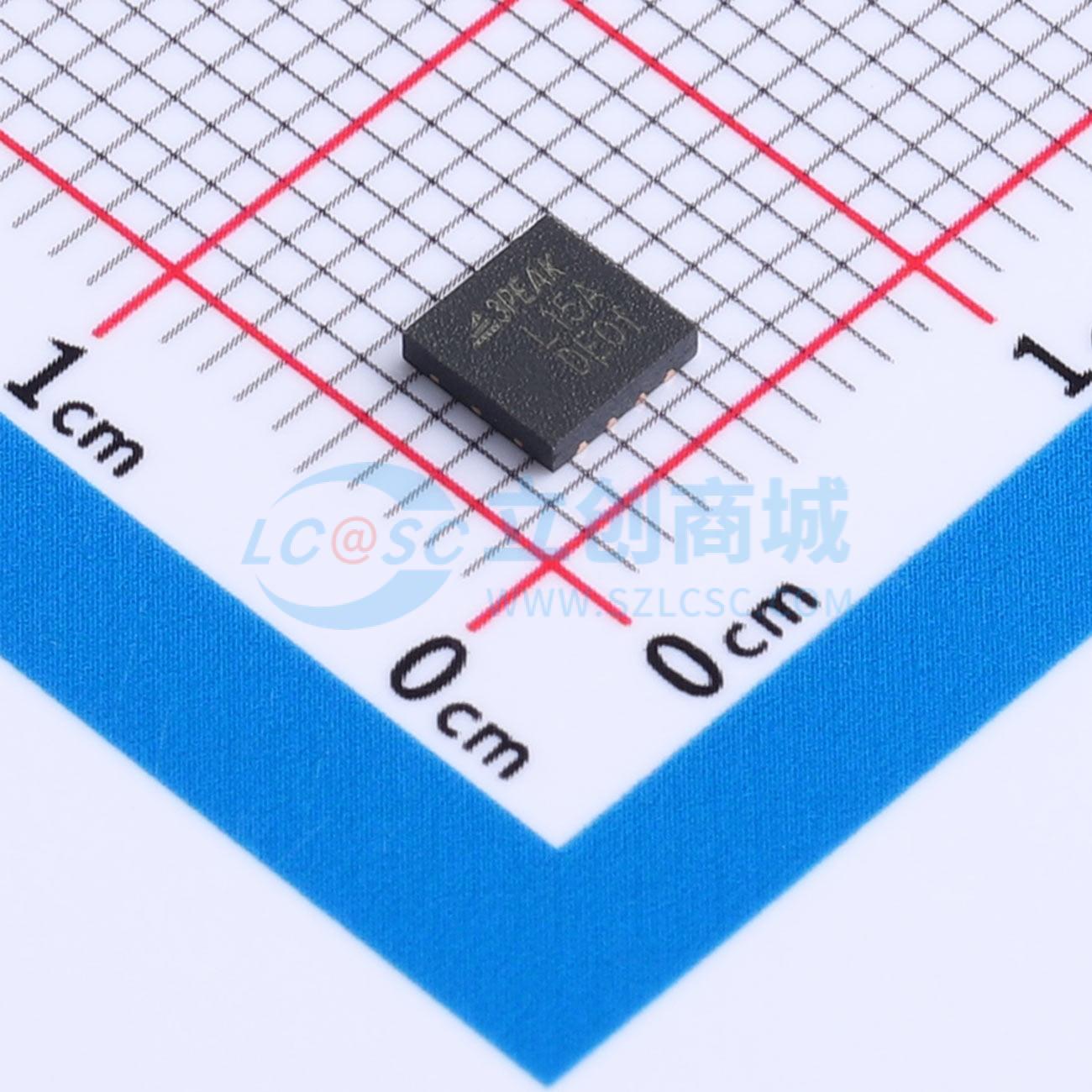

TPL8151AD-DF9R
1.5-A宽输入高电流低压差线性稳压器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPL8151AD-DF9R
- 商品编号
- C39050531
- 商品封装
- DFN-8(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.246克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 29V | |
| 输出电流 | 1.5A | |
| 电源纹波抑制比(PSRR) | 79dB@(120Hz) | |
| 压差 | 1.2V@(1.5A) |
| 属性 | 参数值 | |
|---|---|---|
| 噪声 | 17.5uVrms | |
| 功能特性 | 过流保护；热关断 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 可调 | |
| 输出通道数 | 1 |
商品概述
TPL8151是一款1.5A的高电流、低压差线性稳压器，输入电压范围宽至29V。TPL8151支持通过外部电阻分压器将输出电压调节至1.25V，使用10μF至100μF的钽输出电容时性能稳定。TPL8151与旧的三端可调线性稳压器兼容，但具有更低的压差、更严格的输出容差和更好的瞬态性能。TPL8151采用热增强型DFN4X4 - 8封装，保证工作温度范围为 - 40°C至 + 125°C。
商品特性
- 输入电压范围：2.75V至29V
- 输出电压范围：可从1.25V调节至25V
- 在线性调节、负载调节和工作温度范围内，输出精度为 ± 2%
- 最大输出电流1.5A
- 压差：在1.5A时典型值为1.2V
- 电源抑制比（PSRR）：
- 在120Hz时为79dB
- 在1kHz时为76dB
- 出色的瞬态响应
- 使用10μF至100μF的钽输出电容时稳定
- 集成保护功能：
- 过流保护
- 过温保护
- 封装选项：DFN4X4 - 8
应用领域
- 高功率线性电源
- 低噪声电源
- 微控制器、FPGA、ASIC电源
