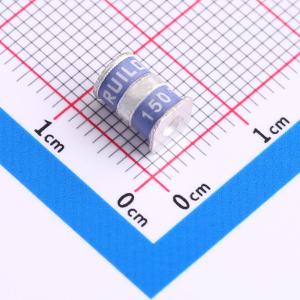

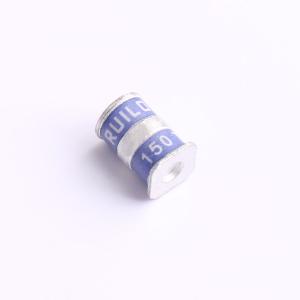

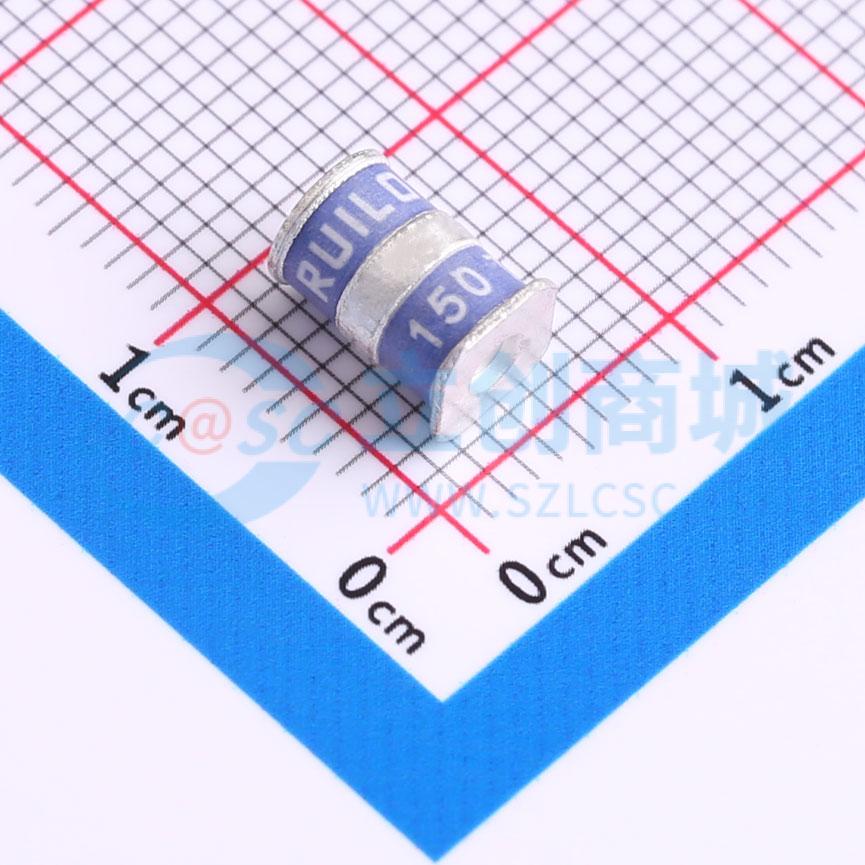

3R150A-5S
150V 5kA 3
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 气体放电管 (GDT) 通常处于高绝缘电阻状态，相当于开路，对电路的正常运行几乎没有影响。当电路中出现瞬态过电压，且电压幅值超过 GDT 的击穿电压时，GDT 内部的气体被电离，使 GDT 迅速导通，并将过电压限制在较低水平，从而保护并联的电子设备或电路元件免受高压冲击损坏。过电压消失后，GDT 立即恢复到高绝缘电阻状态，电路恢复正常运行。 三电极 GDT 是表面贴装封装元件
- 品牌名称
- RUILON(瑞隆源)
- 商品型号
- 3R150A-5S
- 商品编号
- C38970098
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 气体放电管(GDT) | |
| 极数 | 3 | |
| 直流击穿电压(Vdc) | 150V | |
| 精度 | ±20% | |
| 脉冲放电电流 | 5kA | |
| 极间电容 | 1pF |
| 属性 | 参数值 | |
|---|---|---|
| 冲击击穿电压(Vimp) | 600V | |
| 工作温度 | -40℃~+125℃ | |
| 直径(φD) | 5mm | |
| 长度 | 7.5mm | |
| 宽度 | 5mm | |
| 高度 | 5mm |
商品概述
气体放电管通常处于高绝缘电阻状态，相当于开路，对电路的正常运行几乎没有影响。当电路中发生瞬态过电压且电压幅值超过气体放电管的击穿电压时，管内的气体被电离，导致气体放电管迅速导通并将过电压限制在较低水平，从而保护并联连接的电子设备或电路元件免受高电压冲击损坏。过电压消失后，气体放电管立即恢复至高绝缘电阻状态，电路恢复正常运行。3RA-5S系列三电极气体放电管采用表面贴装封装。它不仅体积小巧，易于安装在各种紧凑的印刷电路板上，而且性能卓越。其低电容特性使其用于高频通信电路时对信号的影响最小化。高绝缘电阻确保电路在正常工作条件下性能不会遭受额外损耗。该系列气体放电管不仅可用于保护通信接口，其承受高浪涌电流的能力也使其适用于电源保护。
商品特性
- 对快速上升的瞬态响应优异
- 击穿电压稳定
- 工作频率达GHz级
- 8/20μs脉冲电流能力：5kA
- 表面贴装封装
- 无放射性
- 超低电容（<1pF）
- 高绝缘电阻
- 尺寸：5mm×5mm×7.5mm
应用领域
- 通信设备
- 数据线路
- 电源供应
- 电信SLIC保护
- 宽带设备
