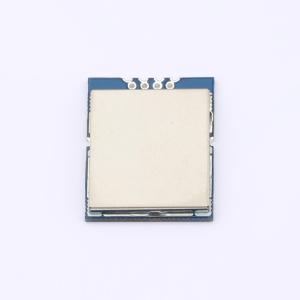

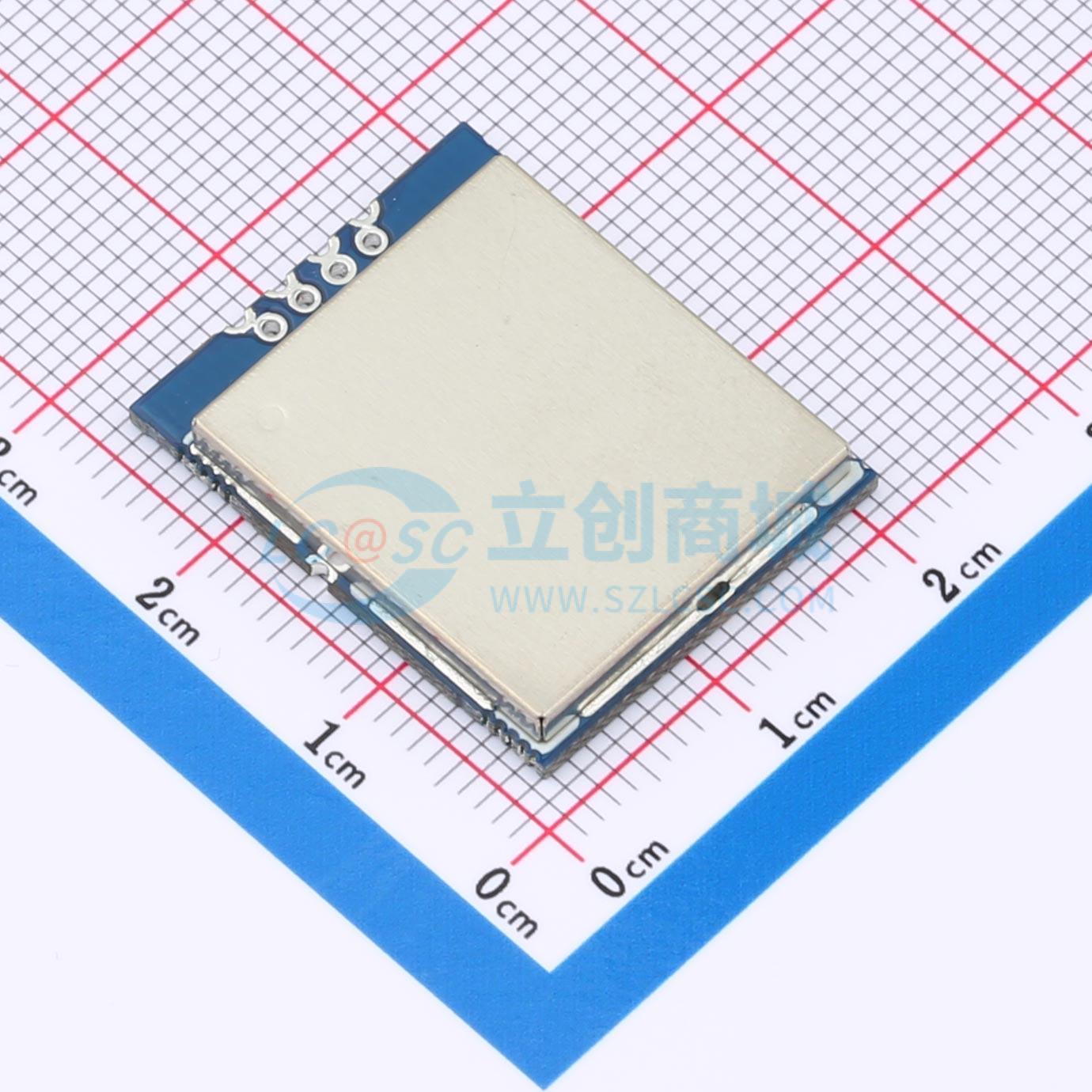

HLK-LD101V
10.525GHz雷达模组
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款工作在10.525GHz的X波段雷达模组。基于多普勒效应，本设计采用定频、定向发射和接收天线，使用芯片集成技术和微波天线结合而成。具备抗干扰、体积小、不穿墙、稳定性高、一致性好、杂波和高次谐波抑制效果好等特点。板载集成中频解调，信号放大，数字处理，光强度检测，定时等功能于模组上，同时开放串口功能，便于用户调节相关参数。采用脉冲供电模式，平均功耗可以降低到7mA。
- 品牌名称
- HI-LINK(海凌科)
- 商品型号
- HLK-LD101V
- 商品编号
- C38964830
- 商品封装
- SMD-10P,25x20mm
- 包装方式
- 托盘
- 商品毛重
- 5.73克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 传感器模块 | |
| 传感器模块类型 | X波段雷达 | |
| 工作电压 | 3.3V~15V | |
| 工作电流 | 12mA |
| 属性 | 参数值 | |
|---|---|---|
| 长度 | 25mm | |
| 宽度 | 20mm | |
| 工作温度 | -20℃~+60℃ | |
| 功能特性 | 集成信号调理 |
商品概述
HLK-LD101V是一款工作在10.525GHz的X波段模组。该设计基于多普勒效应，采用定频、定向发射和接收天线，并率先在市面上将芯片集成技术与微波天线相结合。该模组具备抗干扰能力强、体积小巧、不穿墙、稳定性高、一致性好、能有效抑制杂波和高次谐波等特点。模组上板载集成了中频解调、信号放大、数字处理、光强度检测和定时等功能，同时开放串口便于用户调节相关参数。该产品采用脉冲供电模式，平均功耗可低至7mA。
商品特性
- 工作频率：10.525GHz
- 宽电压工作范围：3.3V~15V
- 模块化封装尺寸：20mm×25mm×3mm
- 感应距离约7m（直线距离）
- 探测角度100°
- 最大发射功率：2dBm
- 最大接收灵敏度：-95dBm
- 移动侦测功能
- 板载集成发射与接收天线
应用领域
- 智能家居
- 智慧照明
- 智能家电
- 智慧安防
