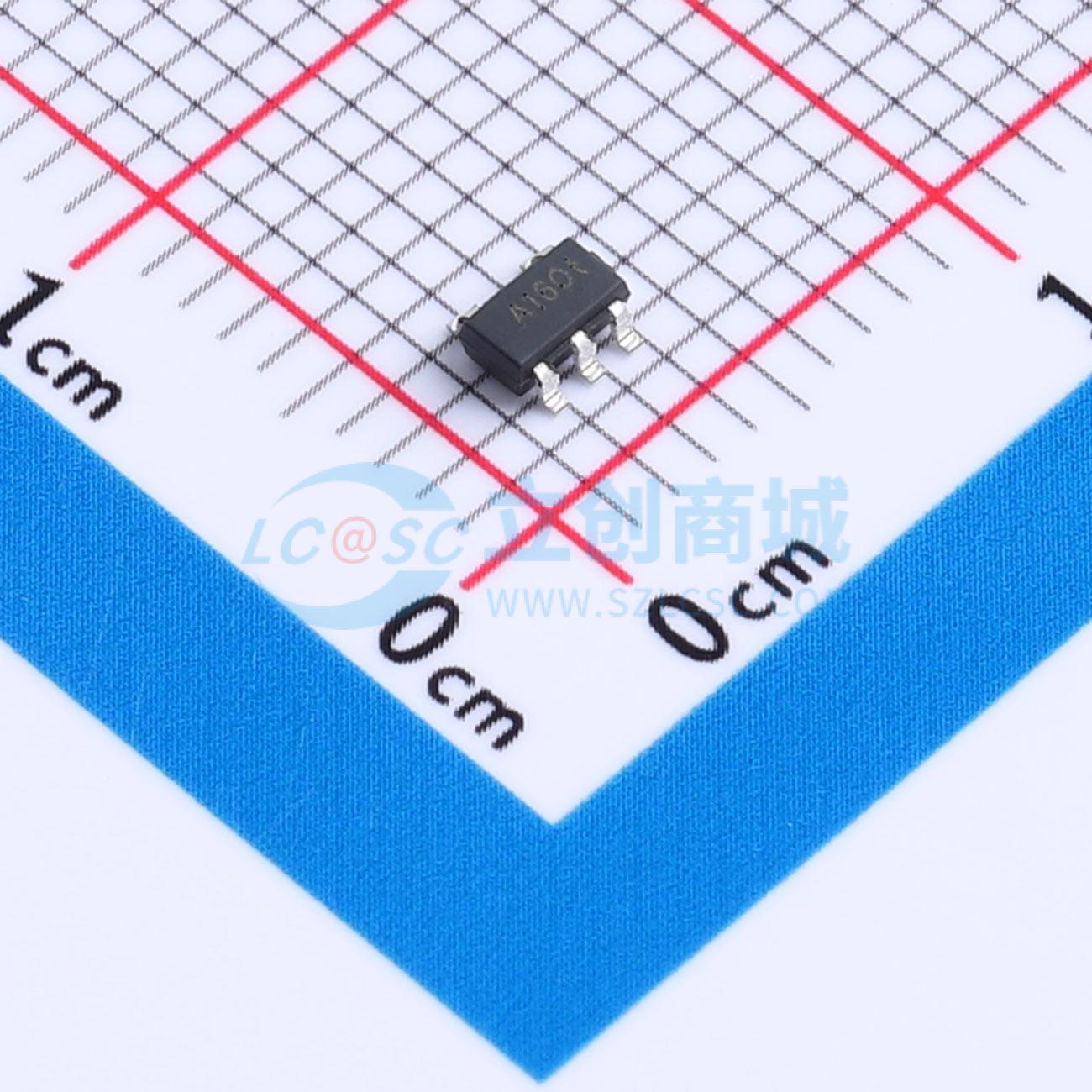

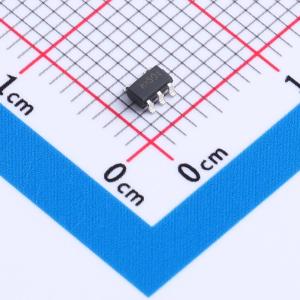

温馨提醒：图片仅供参考，商品以实物为准
LMV331X-S5TR
5V低功耗开漏输出比较器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- LMV331X-S5TR
- 商品编号
- C38943276
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.064克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 1 | |
| 输入失调电压(Vos) | 500uV | |
| 输入偏置电流(Ib) | 30pA | |
| 传播延迟(tpd) | 120ns | |
| 滞后电压(Vhys) | 4.5mV | |
| 共模抑制比(CMRR) | 80dB |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 50uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.5V~5.5V | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 输入失调电流(Ios) | 30pA | |
| 功能特性 | 失效安全功能；内置迟滞 |
商品概述
该系列器件在单个单片基板上集成一个或两个比较器。其共模输入电压范围包括地电位和电源电压，即使在单电源供电下也能工作。低功耗电源电流消耗使其适用于电池供电应用。这些器件设计用于直接与TTL和CMOS接口，其输出可连接至其他集电极开路或漏极开路输出，以实现线与逻辑关系。器件的工作温度范围为-40℃ ~ +125℃。
商品特性
- 电源电压：2.5 V ~ 5.5 V
- 每通道低电源电流：50 μA
- 高到低传播延迟：120 ns
- 内部迟滞确保清晰的开关切换
- 失调电压：±4 mV
- 输入偏置电流：30 pA（典型值）
- 输入共模范围扩展至低于地电位100 mV
- 输入引脚至+V_S和输出引脚至+V_S均无ESD二极管
- 漏极开路输出，提供最大灵活性
- LMV331X-S5TR-S、LMV393X-SO1R-S和LMV393X-VS1R-S型号符合AEC-Q100可靠性测试标准，适用于汽车应用
应用领域
- 峰值和过零检测器
- 阈值检测器/鉴别器
- 地线或电源线检测
- 逻辑电平转换
- 窗口比较器
- 红外接收器
