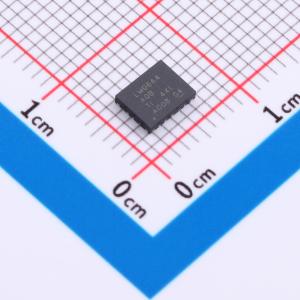

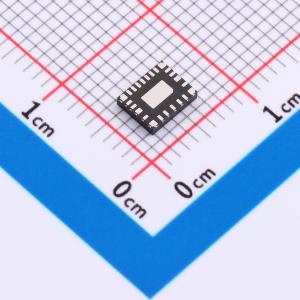

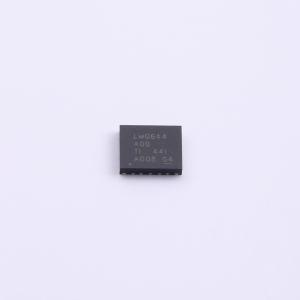

LMQ644A0QRXARQ1
针对功率密度和低EMI优化的汽车级降压转换器，采用交错式可堆叠电流模式控制架构，具备低功耗、高效率和多种保护功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMQ644A0QRXARQ1
- 商品编号
- C38945288
- 商品封装
- WQFN-24
- 包装方式
- 编带
- 商品毛重
- 3.62克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~36V | |
| 输出电压 | 3.3V；800mV~20V；5V | |
| 输出电流 | 5A | |
| 开关频率 | 100kHz~2.2MHz | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 7uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调和固定 | |
| 功能特性 | 轻载高效模式；外部补偿；内置LDO稳压器；频率同步；逐波限流；可调软启动；过流保护；EMI优化(抖频模式)；工作状态指示；打嗝限流 |
商品概述
LMQ644xx-Q1是一款36V同步降压直流/直流转换器，可提供高电流单路或双路输出。该器件使用交错式可堆叠电流模式控制架构，可实现简单环路补偿、快速瞬态响应、出色的负载调整率和线性调整率以及精确的电流共享，输出时钟支持多达六相（电流高达36A）。50ns的高侧开关最短导通时间可实现大降压比，支持从12V、24V或汽车输入到低电压轨的直接转换，从而降低系统复杂性和设计成本。
LMQ644xx-Q1采用具有可湿性侧面的优化增强型HotRod QFN封装，增加了展频功能，并组装了四个22nF高频集成电容器，用于最大限度降低EMI。双随机展频(DRSS)跳频设置为 ±10%（典型值），通过三角和假随机调制的组合大幅降低发射。偏置引脚通过使用转换器输出为LMQ644xx-Q1供电，可降低器件功耗，实现9μA的空载静态电流，从而延长在电池供电系统中的运行时间。LMQ644xx-Q1即使在堆叠多个器件时也能保持高效率轻负载运行，从而在整个负载范围内实现高效率。
商品特性
- 符合面向汽车应用的AEC-Q100标准：
- 器件温度等级1：-40°C至 +125°C环境工作温度范围
- 工作结温高达150°C
- 功能安全型，可提供用于功能安全系统设计的文档
- 可实现低EMI：
- 对地间隙大于1mm的对称输入电压引脚
- 四个22nF集成式VIN至GND旁路电容器
- 在每个VIN和GND之间串联两个旁路电容器可实现高可靠性：
- 引脚可选展频选项
- 引脚可选FPWM或自动模式运行
- 具有可湿性侧面的增强型HotRod QFN (25)封装
- 开关频率范围为100kHz至2.2MHz
- 符合CISPR 25 5类EMI要求
- 单路和双路输出功能：
- 3V至36V的宽输入电压范围
- 1%精度、3.3V/5V固定或0.8V至20V可调输出电压
- 具有迟滞功能的断续模式过流保护和热关断保护
- 精密ENABLE和PGOOD功能
- 50ns tON(min)可实现高VIN/VOUT比
- 80ns tOFF(min)可实现低压降
- 多功能双路输出运行：
- 关断模式电流：0.5µA（典型值）
- 空载待机电流：9µA（典型值）
- 内置补偿和3ms软启动
- 独立的精密ENABLE和PGOOD
- 可调节单路输出运行：
- 在8A负载、单路输出、VIN = 12V、VOUT = 5V时效率大于95%
- 外部补偿和可调软启动
- PGOOD、SYNCIN和SYNCOUT功能
应用领域
- 汽车信息娱乐系统与仪表组：音响主机、媒体集线器、USB充电器、显示屏
- 汽车ADAS和车身电子装置
- 通用双通道降压转换器
