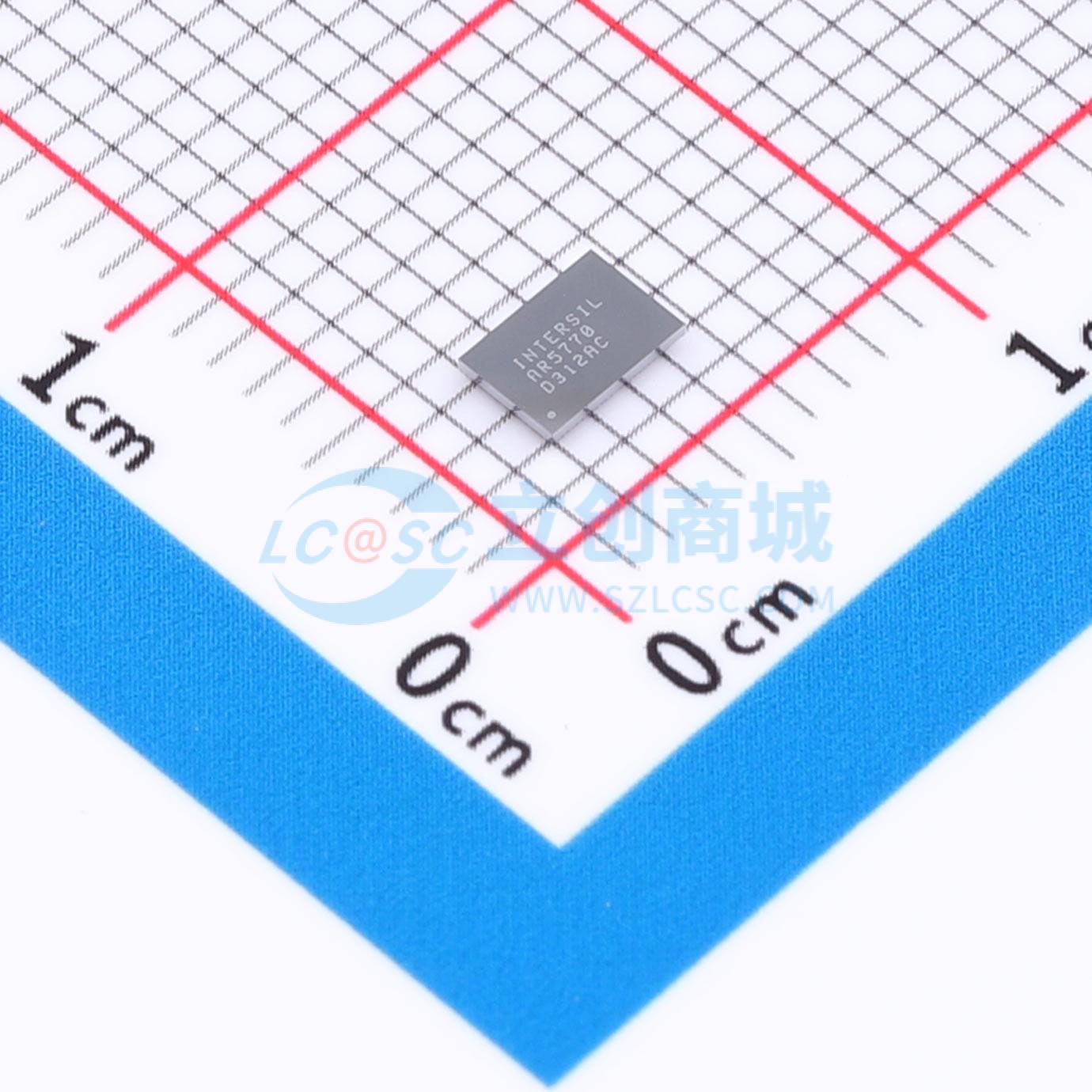

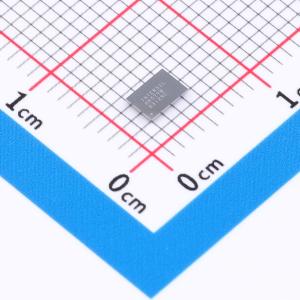

温馨提醒：图片仅供参考，商品以实物为准
ISL91212AIIZ-TR5770
带I2C接口的三/四输出电源管理集成电路
- 描述
- 是四相、三输出或四输出的可编程电源管理IC (PMIC)，采用高效同步降压转换器，支持多相和单相操作，每相可提供高达5A的连续输出电流。集成低导通电阻MOSFET和可编程PWM频率，可使用非常小的外部电感和电容。在轻载条件下具有自动二极管仿真和脉冲跳跃模式，可进一步提高效率并延长电池寿命。采用基于瑞萨专有R5技术的控制器，可提供严格的输出精度和负载调节、超快速瞬态响应、无缝DCM/CCM转换，且无需外部补偿。除标准中断和芯片使能功能外，还具有三个MPIO和两个GPIO，支持I²C通信协议和各种其他引脚模式功能。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- ISL91212AIIZ-TR5770
- 商品编号
- C38881465
- 商品封装
- WLCSP-35(2.6x3.7)
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 专业电源管理(PMIC) | |
| 功能特性 | 工作状态指示；动态电压调节；过流保护；轻载高效模式 | |
| 接口 | I2C | |
| 输入电压 | 2.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压 | 0.3V~2V | |
| 输出电流 | 5A | |
| 工作温度 | -40℃~+85℃ |
商品概述
ISL91212A是一款四相三输出可编程电源管理集成电路，ISL91212B是一款四相四输出可编程电源管理集成电路。它们采用高效的多相和单相操作同步降压转换器进行优化，每相可提供高达5A的连续输出电流。它们具有四个降压控制器，并可将功率级重新配置给这些控制器。这种灵活性使得它们能够无缝应用于需要高输出功率和小型解决方案尺寸的广泛领域。 ISL91212A和ISL91212B集成了低导通电阻MOSFET和可编程脉宽调制频率，允许使用非常小的外部电感和电容。它们在轻载条件下具备自动二极管仿真和脉冲跳跃模式，以进一步提高效率并最大化电池寿命。通过采用基于瑞萨专有R5技术的控制器，ISL91212A和ISL91212B提供了高度稳健的电源解决方案，该技术实现了严格的输出精度和负载调节、超快瞬态响应、无缝断续/连续导通模式转换，且无需外部补偿。 除了标准中断和芯片使能功能外，ISL91212A和ISL91212B还具有三个多功能输入输出引脚和两个通用输入输出引脚，能够支持I²C通信协议和各种其他引脚模式功能。
商品特性
- 三输出2+1+1相（ISL91212A）或四输出1+1+1+1单相（ISL91212B）
- 2.5V至5.5V供电电压
- 每相5A输出电流能力
- 小型解决方案尺寸（四相设计为7×10mm²）
- 高效率（3.8V_IN/1.8V_OUT条件下为94.7%）
- 低功耗模式下的低I_Q
- 专利控制方案减少输出电容并支持快速负载瞬变（例如每相50A/µs）
- ±0.7%系统精度，远端电压检测
- 可编程脉宽调制频率从2MHz至6MHz
- I²C可编程输出电压从0.3V至2V
- 每个输出独立的动态电压调节
- 软启动和故障检测（欠压、过压、过流、过温），短路保护
- 2.551mm×3.67mm 35球晶圆级芯片尺寸封装，引脚间距0.5mm
应用领域
- 智能手机
- 增强现实/虚拟现实眼镜
- 无人机
- 光收发模块
- 人工智能处理器
- 客户端/企业/数据中心固态硬盘
- 网络附加存储
