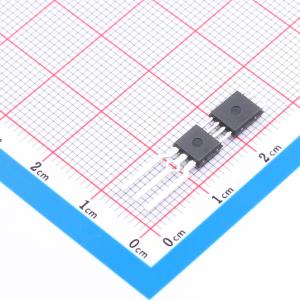

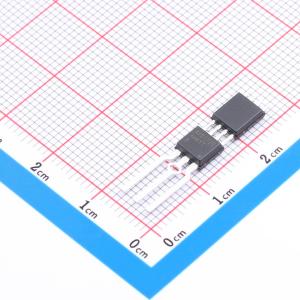

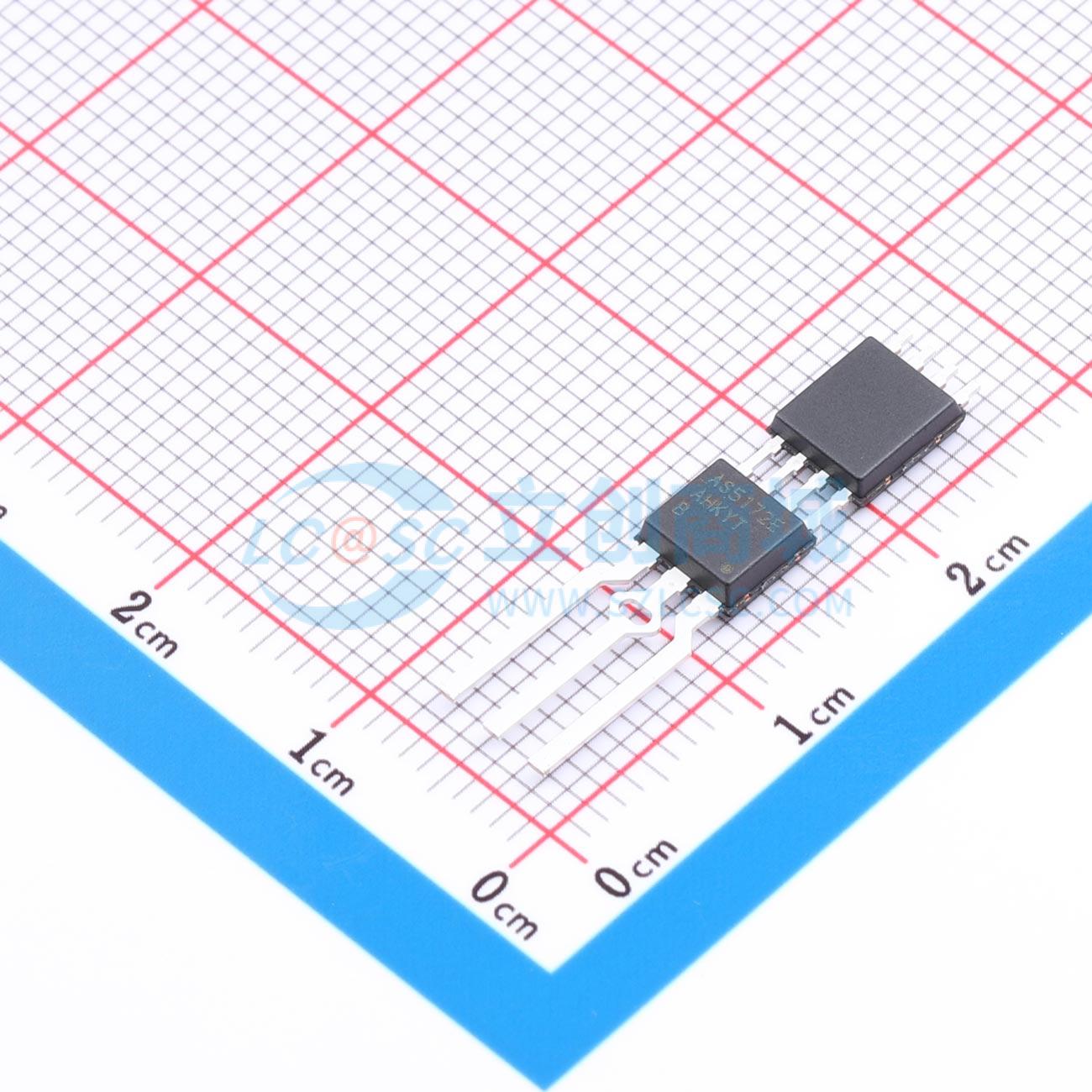

温馨提醒：图片仅供参考，商品以实物为准
AS5172E-ASIP
高分辨率轴上磁性角度位置传感器，带PS15输出
- 品牌名称
- ams(艾迈斯半导体)
- 商品型号
- AS5172E-ASIP
- 商品编号
- C38866366
- 商品封装
- 插件
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 位置传感器 | |
| 类型 | 磁位置传感器 | |
| 接口类型 | PSI5 | |
| 工作电压 | 4V~12V | |
| 旋转角度范围 | 0°~360° | |
| 线性范围 | - | |
| 工作电流 | 13.5mA |
| 属性 | 参数值 | |
|---|---|---|
| 模组 | 是 | |
| 长度 | 5.92mm | |
| 宽度 | 5.31mm | |
| 高度 | 1.9mm | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | - |
商品概述
AS5172E/F是一款高分辨率12位PSI5输出的磁性位置传感器，符合PSI5规范版本1.3和2.1。 该设备基于霍尔传感器技术，可在全圈旋转中测量磁通密度（Bz）的正交分量，并通过基于14位传感器阵列和模拟前端（AFE）的强大架构补偿外部杂散磁场。可对一个子范围进行编程，以实现应用的最佳分辨率。测量角度时，仅需一个简单的两极磁体在封装中心上方旋转即可。磁体可放置在设备上方或下方。绝对角度测量可即时指示磁体的角位置。AS5172E/F的工作电压最高可达16.5V，并具备最高+20V的过压保护。此外，电源引脚具备最高 - 18V的反极性保护。 通过VDD引脚进行可编程设置，可减少应用连接器上的引脚数量。 AS5172E/F有TSSOP14封装和SIP封装两种形式。 SIP封装（系统级封装）将AS5172E/F传感器管芯与通过系统级ESD和EMC要求所需的去耦电容集成在一起。传感器端无需额外的组件和PCB。 该产品根据ISO26262被定义为SEooC（脱离上下文的安全元件）。 该产品已根据OEM标准进行了全面的系统级EMC和ESD测试。
应用领域
AS5172E/F非常适合汽车应用，如制动和油门踏板、节气门和翻滚阀、转向角传感器、底盘行驶、EGR、燃油液位测量系统、2/4轮驱动开关和非接触式电位器。
