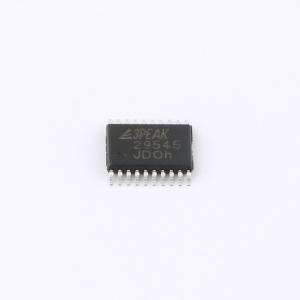

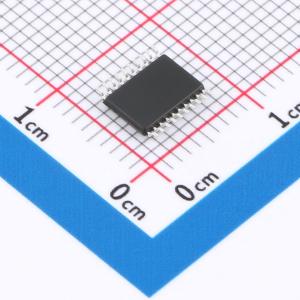

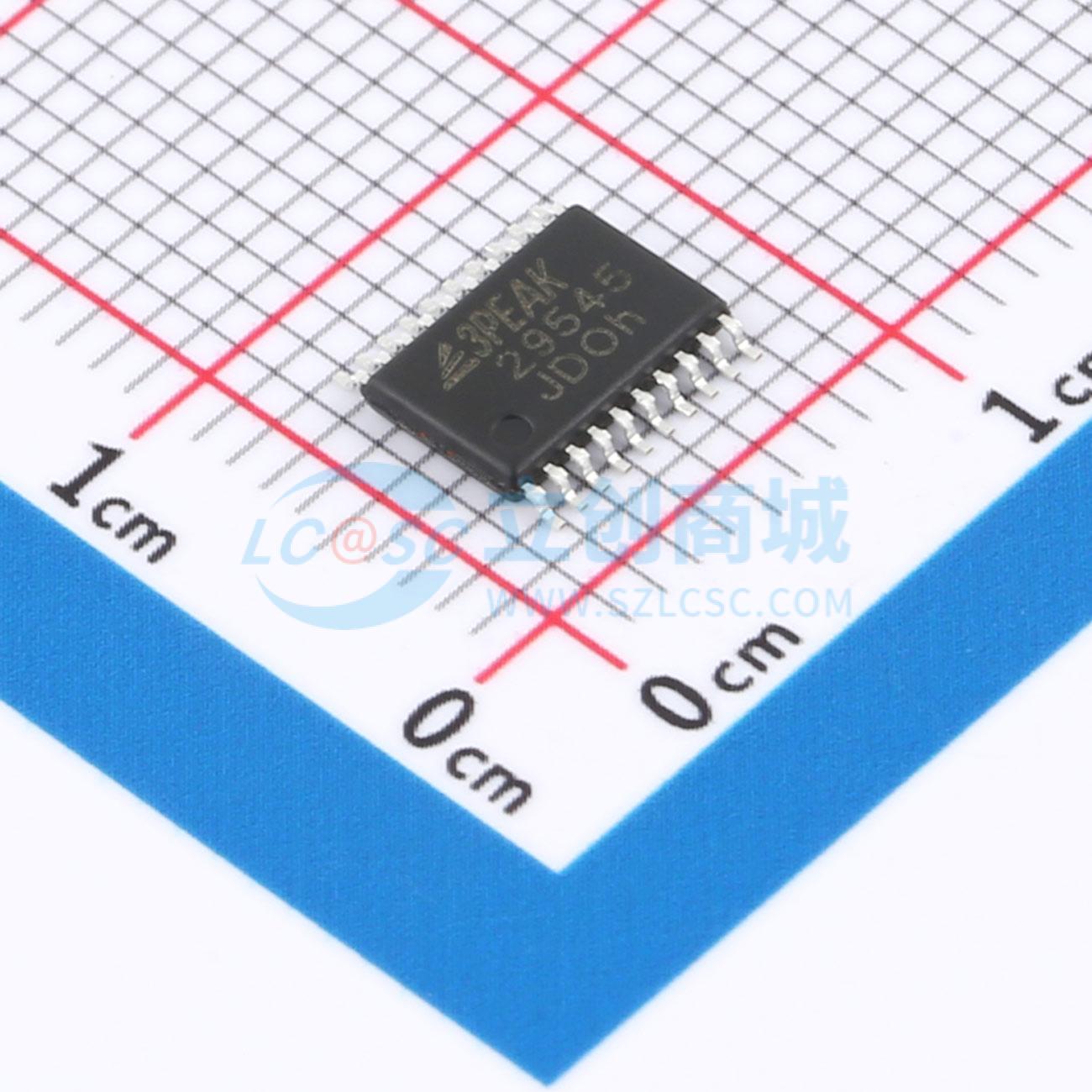

TPT29545-TS4R
TPT29545-TS4R
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是 1:4 双向转换 I²C 开关。SCL/SDA 上游对扩展为四个下游通道。任何单个 SCn/SDn 通道或通道组合都可以通过可编程控制寄存器选择。四个中断输入（INT0 至 INT3）为每个下游对设计一个
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPT29545-TS4R
- 商品编号
- C38866415
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.118克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | I/O扩展器 | |
| 接口类型 | I2C | |
| I/O 数量 | 4 | |
| 是否有中断输出 | 有中断输出 | |
| 输出类型 | - | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 时钟频率(fc) | 400kHz |
| 属性 | 参数值 | |
|---|---|---|
| 支持设备数量 | 4 | |
| 静态电流(Iq) | 900nA | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 功能特性 | 复位功能；级联与地址扩展；IO电平可配置 | |
| 工作电压 | 2.3V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
TPT29545是一款1:4双向电平转换I²C开关。其上游SCL/SDA信号对可扩展至四个下游通道。可通过可编程控制寄存器选择任意单个SCn/SDn通道或通道组合。四个中断输入（INT0至INT3）分别对应四个下游信号对。一个中断输出是这四个中断输入的与逻辑结果。若某个下游I²C总线被卡在低电平状态，低电平有效的复位输入可帮助TPT29545恢复。将复位引脚拉低会复位I²C状态机并取消所有通道的选中状态，内部上电复位功能亦会执行此操作。开关的传输门设计使其VCC引脚可用于限制TPT29545传输的最大高电平电压。这允许在每个信号对上使用不同的总线电压，使得2.5V或3.3V器件可与5V器件通信，无需额外保护。外部上拉电阻将各通道的总线电压上拉至所需电平。所有I/O引脚均耐受5.5V电压。TPT29545采用TSSOP20封装，工作温度范围为-40℃至+85℃。
商品特性
- 1:4 I²C开关双向电平转换器
- 四个低电平有效中断输入
- 低电平有效中断输出和低电平有效复位输入
- 两个地址引脚，允许在I²C总线上连接最多四个器件
- 工作电源电压范围2.3V至5.5V
- 支持2.5V、3.3V和5V总线之间的电平转换
- 支持标准模式和快速模式I²C器件，时钟频率0至400kHz
- 低RON开关
- 闩锁性能超过JESD 78标准规定的200mA
- ESD保护超过JESD 22标准
- ±4000V人体放电模型
- ±1500V充电器件模型
应用领域
- 服务器/存储设备
- 路由器
- 工厂自动化
- 存在I²C从机地址冲突的产品
