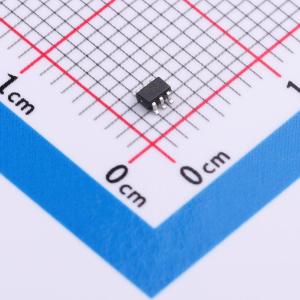

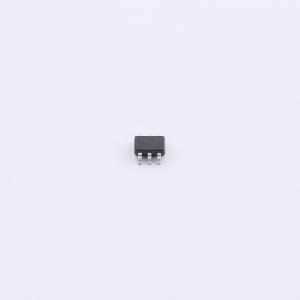

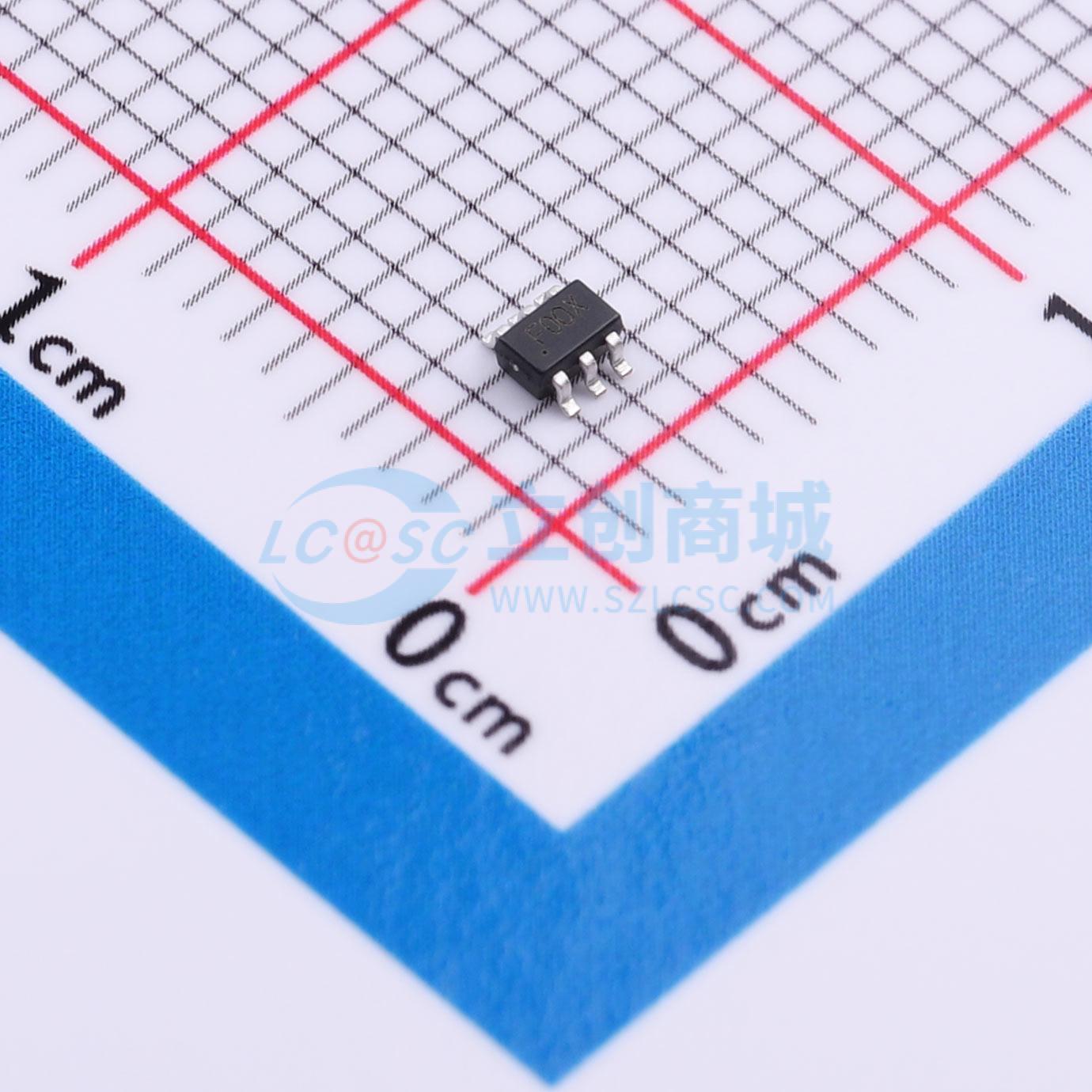

温馨提醒：图片仅供参考，商品以实物为准
TPF110-CR
超低功耗视频滤波器，具备关断和SAG校正功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是单轨到轨 6 阶输出重建滤波器，-3dB 滚降频率为 9MHz，压摆率为 38V/μs，输入信号直流恢复通过内部同步尖端钳位实现。工作于 +2.85V 至 +5.5V 的单电源，静态电流超低，为 3.9mA，非常适合低功耗、电池供电的应用。输入能够低至负轨以下 0.3V。此外，使能高电平引脚可在 45ns 内关闭器件。设计满足电池供电的通信、仪器仪表和现代工业应用中对低功耗和带宽的需求，如视频点播、有线电视机顶盒、DVD 播放器和高清电视。采用节省空间的 SC-70 封装，最大高度限制为 1mm，工作温度范围为 -40℃ 至 +85℃。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPF110-CR
- 商品编号
- C38752970
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.017克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频放大器 | |
| 放大器数 | 1 | |
| 滤波器阶数 | 6 | |
| 带宽(-3db) | 9MHz | |
| 压摆率(SR) | 38V/us | |
| 微分增益 | 0.4% |
| 属性 | 参数值 | |
|---|---|---|
| 微分相位 | 0.7deg | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 2.85V~5.5V | |
| 静态电流(Iq) | 3.9mA | |
| 功能特性 | 直流钳位/直流恢复；使能/关断功能；抗混叠/重建滤波器 | |
| 输出电流 | - |
商品概述
TPF110/TPF110L是一款单电源供电、轨到轨输出的六阶输出重构滤波器，其-3dB滚降频率为9MHz，压摆率为38V/μs，并集成了内部同步头钳位电路以实现输入信号的直流恢复。该器件采用单电源供电，电压范围为+2.85V至+5.5V，静态电流极低，仅为3.9mA，非常适合低功耗、电池供电的应用。其输入端可承受低于负电源轨0.3V的电压。此外，使能引脚可在45ns内快速关闭器件。
商品特性
- 六阶巴特沃斯低通滤波器
- 集成输入钳位和电平移位电路
- SAG校正功能可减小交流耦合电容尺寸
- 高压摆率：38V/μs
- 极低静态电流：TPF110典型值3.9mA，TPF110L典型值1.9mA
- 超低待机模式电流：典型值0.5μA
- 支持交流或直流耦合输出，可驱动双视频负载（75Ω）
- 优异的视频性能：微分增益0.4%，微分相位0.7°
- 高输入输出隔离度（禁用时）：在1MHz下为96 dB
- 6dB增益（2V/V），轨到轨输出
- 宽电源电压范围：+2.85V至+5.5V单电源
- 增强的高性能ESD和浪涌抗扰能力：HBM 8KV，CDM 2KV
- 绿色产品，小型SC70封装
应用领域
- 视频信号放大
- 机顶盒视频驱动
- PVR、DVD播放器视频缓冲
- 便携式或USB供电视频设备的视频缓冲
- 高清电视
