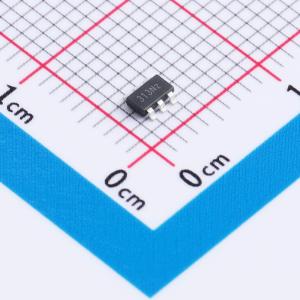

温馨提醒：图片仅供参考，商品以实物为准
TPP361083-T6TR
降压型 1A 4.5V~36V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是简单易用的1A输出同步降压开关模式转换器，内置功率MOSFET。将低RDS(ON)功率晶体管集成在TSOT23-6封装中，具有内部软启动、补偿和保护功能。能在宽输入电源范围内实现1A连续输出电流，具有出色的负载和线性调节能力。有500kHz、1MHz和2.2MHz不同版本的开关频率，还支持轻载PSM以节省静态电流和强制PWM模式以保持固定开关频率。采用6引脚TSOT23-6封装，支持-40℃至125℃的宽工作环境温度范围。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPP361083-T6TR
- 商品编号
- C38595840
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.0205克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~36V | |
| 输出电压 | - | |
| 输出电流 | 1A | |
| 开关频率 | 2.2MHz | |
| 工作温度 | -40℃~+125℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 70uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 逐波限流；过流保护；打嗝限流 |
商品概述
TPP36108x系列是一款简单易用、输出电流为1A的同步降压开关模式转换器，集成了内部功率MOSFET。该系列在TSOT23-6封装中集成了低RDS(ON)功率晶体管，并具备内部软启动、环路补偿和保护功能。TPP36108x提供了一个非常紧凑的解决方案，可在宽输入电压范围内实现1A的连续输出电流，并具有优异的负载和线路调整率。该系列提供500kHz、1MHz和2.2MHz等不同版本的开关频率，同时支持轻载PSM模式以节省静态电流，以及强制PWM模式以维持固定开关频率。该器件采用6引脚TSOT23-6封装，支持-40℃~125℃的宽工作环境温度范围。
商品特性
- 宽电源电压范围：4.5V~36V
- 内部功率FET：180mΩ和90mΩ
- 参考电压0.6V，精度2%
- 高效率同步模式操作
- 固定开关频率：500kHz（TPP361080/2）、1MHz（TPP361084/5）、2.2MHz（TPP361081/3）
- 低功耗：关断电流2μA，静态电流70μA
- 内部轻载省电模式，提高轻载效率（TPP361080/1/4）
- 强制PWM模式，降低输出纹波（TPP361082/3/5）
- 内部2ms软启动定时器
- 内部环路补偿
- 带打嗝模式的过流保护
- 输出过压保护
- 热关断保护
- 小外形TSOT23-6封装
- 工作环境温度范围：-40℃~125℃
应用领域
- 12V/24V分布式电源
- 工业应用
- 通用用途
