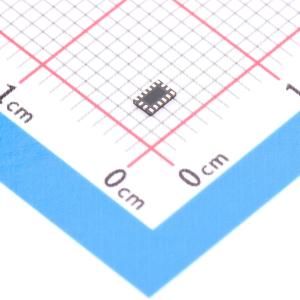

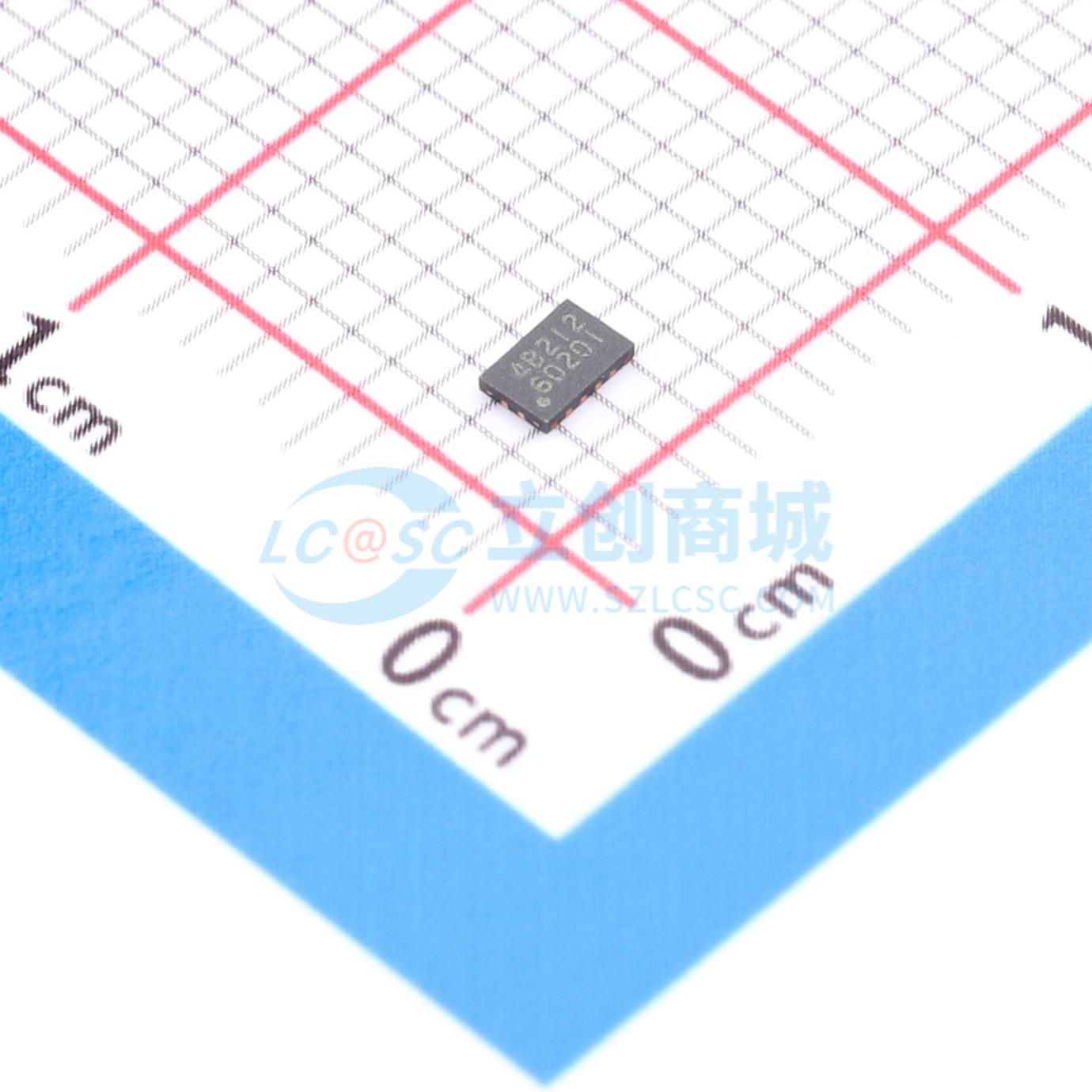

TDS4B212MX,ELF
高速差分通道多路复用器/解多路复用器开关，支持高达32Gbps接口，采用CMOS技术，低功耗
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TDS4B212MX,ELF
- 商品编号
- C38598693
- 商品封装
- QFN-16(2.4x1.6)
- 包装方式
- 编带
- 商品毛重
- 0.055克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 2 | |
| 导通电阻(Ron) | 16Ω@3V | |
| 工作电压 | 1.6V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 带宽 | 27.5GHz | |
| 工作温度 | -40℃~+105℃ | |
| 传播延迟(tpd) | 30ps | |
| 功能特性 | 通道组合连接 |
商品概述
TDS4A212MX和TDS4B212MX是高速差分通道多路复用器/解复用器开关。这些器件设计用于支持高达32Gbps的高速差分接口，例如PCIe 5.0、CXL 2.0、USB4版本2.0、Thunderbolt 4、DisplayPort 2.0。TDS4A212MX和TDS4B212MX具有不同的引脚分配。TDS4B212MX采用优化的引脚分配以实现高频性能，而TDS4A212MX的引脚分配便于电路板布局。A端口（An+和An-）连接到B端口（Bn+和Bn-）或C端口（Cn+和Cn-），具体由选择引脚和输出使能引脚的组合决定。当输出使能引脚保持高电平时，无论选择引脚状态如何，开关均断开（高阻态），因此这些器件具有较低的功耗电流。该器件设计工作温度范围为-40℃至105℃，可用于包括工业用例在内的应用。
商品特性
- 工作电压：VCC = 1.6V 至 3.6V
- 工作温度：Topr = -40℃ 至 105℃
- 低电流消耗：对于工作模式（典型值）：Iope = 60μA；对于待机模式（最大值）：ISTB = 10 μA
- -3dB带宽（差分）BW(Diff)（典型值）：TDS4B212MX = 27.5 GHz，TDS4A212MX = 26.2 GHz
- 差分插入损耗 DDIL（典型值）：TDS4B212MX = -1.4 dB @ f = 16 GHz，TDS4A212MX = -1.9 dB @ f = 16 GHz
- 差分回波损耗 DDRL（典型值）：TDS4B212MX = -16 dB @ f = 16 GHz，TDS4A212MX = -18 dB @ f = 16 GHz
- 差分关断隔离 DDOIRR（典型值）：TDS4B212MX = -14 dB @ f = 16 GHz，TDS4A212MX = -11 dB @ f = 16 GHz
- 差分串扰 DDXT（典型值）：TDS4B212MX = -36 dB @ f = 16 GHz，TDS4A212MX = -30 dB @ f = 16 GHz
- 封装：XQFN16
