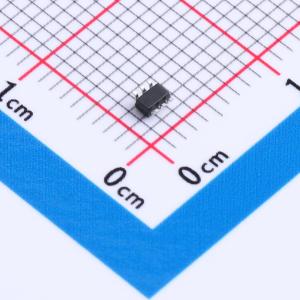

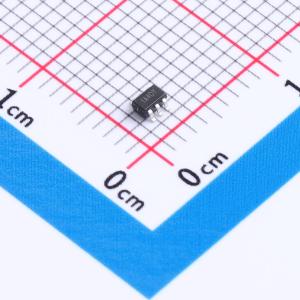

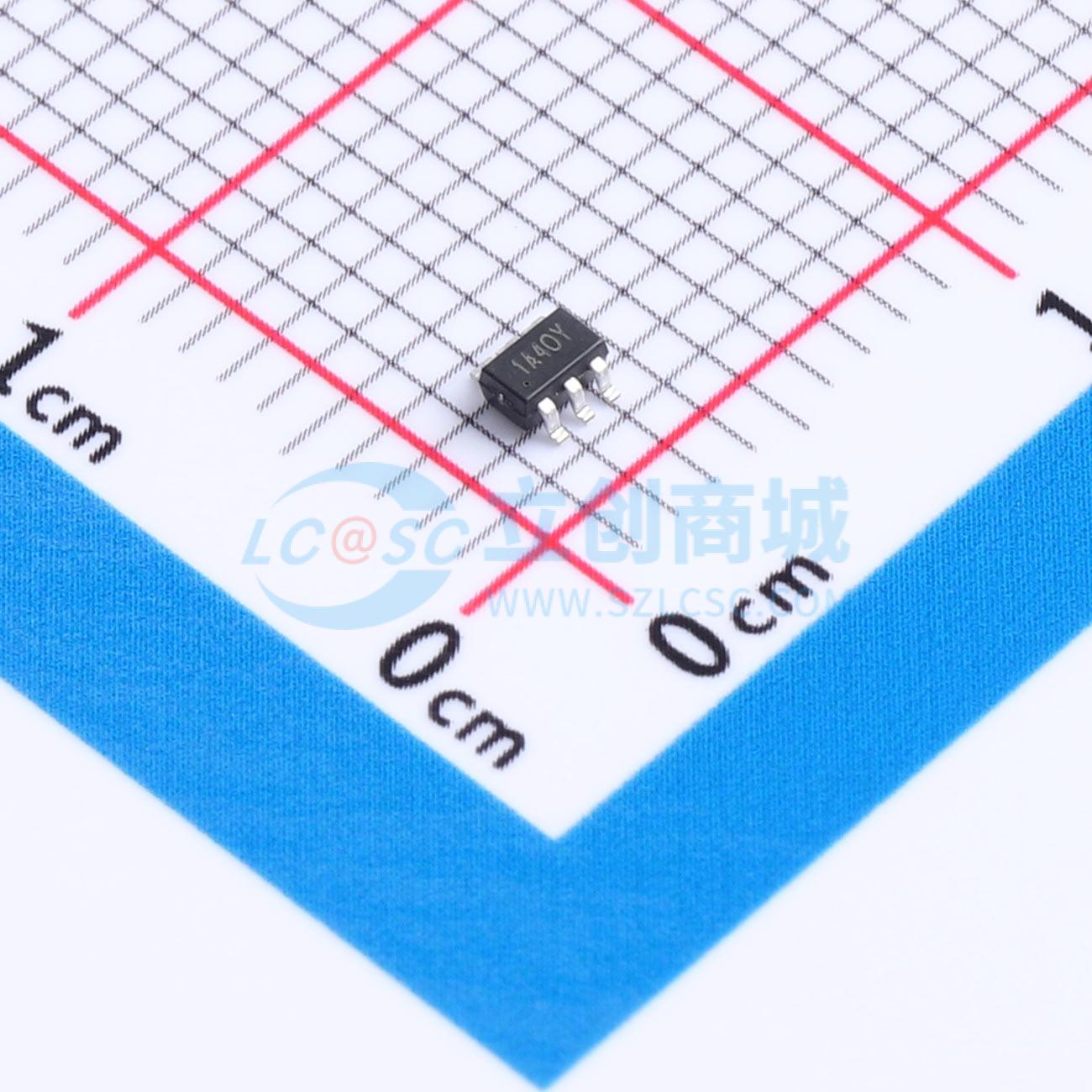

温馨提醒：图片仅供参考，商品以实物为准
TPA191A4-SC6R
零漂移双向电流检测放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 零漂移、双向电流检测放大器可在 -0.3V 至 36V 的共模电压下检测分流器两端的电压降，与电源电压无关。有五种固定增益可供选择：20V/V、50V/V、75V/V、100V/V 和 200V/V。集成匹配增益电阻网络可最大程度减少增益误差并降低温度漂移。零漂移架构的低失调可实现分流器两端最大压降低至 10mV 满量程的电流检测。该器件采用 2.7V 至 36V 单电源供电，典型电源电流为 80μA。所有版本的工作温度范围为 -40°C 至 125°C，采用 SOT363 封装。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPA191A4-SC6R
- 商品编号
- C38582720
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.018克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | - | |
| 共模电压 | -300mV~36V | |
| 增益 | 100V/V | |
| 带宽(-3db) | 30kHz | |
| 输入偏置电流(Ib) | 22uA | |
| 输入失调电压(Vos) | 50uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | ±42V |
| 属性 | 参数值 | |
|---|---|---|
| 单电源电压 | 2.7V~36V | |
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | 80uA | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | 0.2uV/℃ | |
| 压摆率(SR) | 2.5V/us | |
| 共模抑制比(CMRR) | 120dB | |
| 输入电压噪声密度(eN) | 35nV/√Hz | |
| 功能特性 | 双向检测；零漂移/自动稳零；可编程输出基准电平 |
商品概述
TPA191系列零漂移双向电流检测放大器能够在共模电压为 -0.3 V至36 V的情况下检测分流器上的电压降，且与电源电压无关。提供五种固定增益：20 V/V、50 V/V、75 V/V、100 V/V和200 V/V。集成匹配增益电阻网络可将增益误差降至最低，并减少温度漂移。零漂移架构的低失调特性使得分流器上的最大压降低至10 mV满量程时仍能进行电流检测。TPA191器件采用2.7 V至36 V单电源供电，典型电源电流为80 μA。所有版本的工作温度范围为 -40°C至125°C，并采用SOT363封装。
商品特性
- 电压失调：在共模电压VCM = 2.75 V时，最大为 ±100 μV；在共模电压VCM = 12 V时，最大为 ±250 μV
- 宽共模电压范围： -0.3 V至 +36 V
- 电源电压：2.7 V至36 V
- 精度和零漂移性能：增益误差最大为 ±1%（全温度范围）；失调漂移典型值为 0.2 μV/°C；增益漂移最大为 10 ppm/°C
- 三种电压输出增益选项：TPA191A1为20 V/V；TPA191A2为50 V/V；TPA191A3为75 V/V；TPA191A4为100 V/V；TPA191A5为200 V/V；TPA191A6为500 V/V；TPA191A7为1000 V/V
- 低电源电流：典型值为80 μA
- 轨到轨输出
- 封装：SOT363
- 工业级工作温度范围： -40°C至125°C
应用领域
- 电流检测（高端/低端）
- 电池充电器
- 电源管理
- 手机充电器
- 电子烟
