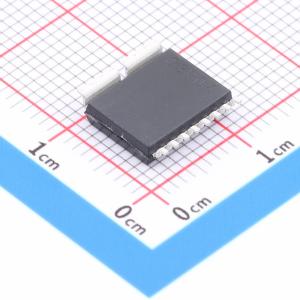

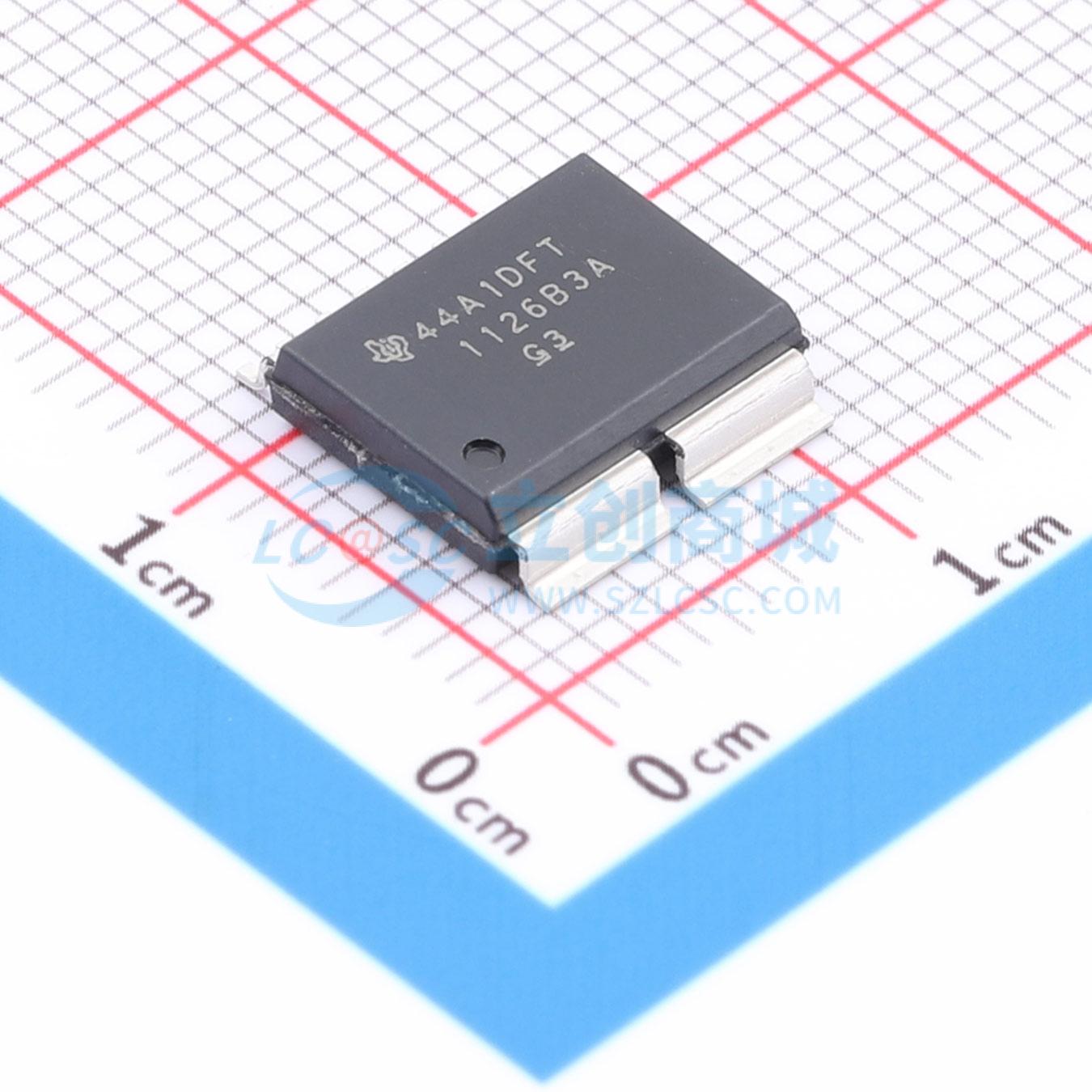

TMCS1126B3AQDVGR

精密500kHz霍尔效应电流传感器，具备增强隔离工作电压、过流检测和环境磁场抑制功能

品牌名称: TI(德州仪器)
商品型号: TMCS1126B3AQDVGR
商品编号: C38583716
商品封装: SOIC-10
包装方式: 编带
商品毛重: 4.46克(g)

商品参数

商品概述

TMCS1126是一款电隔离霍尔效应电流传感器，在所有灵敏度选项下，均可提供与输入电流成正比、具有出色线性度和低漂移特性的输出电压。内置漂移补偿的精密信号调理电路，在无需系统级校准的情况下，可实现温度和寿命范围内最大灵敏度误差低于1.4%；在室温下进行一次校准后，包含寿命和温度漂移的最大灵敏度误差可低于0.9%。交流或直流输入电流流过内部导体产生磁场，由集成的片上霍尔传感器测量。无铁芯结构无需磁集中器。差分霍尔传感器可抑制杂散外部磁场的干扰。低导体电阻将可测量电流范围提高至±120A，同时最大限度地降低功耗并放宽热耗散要求。可承受5kVRMS的绝缘，配合最小8mm的爬电距离和电气间隙，可提供高可靠性长寿命的加强工作电压。集成屏蔽可实现出色的共模抑制和瞬态抗干扰能力。固定灵敏度允许器件使用单路3V至5.5V电源供电，消除比例误差并提高电源噪声抑制能力。TI提供低成本的B级选项。

商品特性

支持80A RMS高连续电流
坚固加强隔离
提供A级高精度等级
A级灵敏度误差:±0.1%
A级灵敏度温漂:±20ppm/℃
A级灵敏度寿命漂移:±0.2%
A级失调误差:±0.2mV
A级失调温漂:±2μV/℃
A级失调寿命漂移:±0.2mV
A级非线性度:±0.1%
提供B级标准精度等级
对外部磁场具有高抗干扰能力
精密零电流基准输出
快速响应
信号带宽:500kHz
响应时间:250ns
传播延迟:60ns
过流检测响应:100ns
工作电源范围:3V至5.5V
支持双向和单向电流检测
提供多种灵敏度选项
灵敏度范围:15mV/A至150mV/A
具备安全相关认证
UL 1577元件认证计划认证
IEC/CB 62368-1认证

应用领域

太阳能
电动汽车充电
电源
工业交直流

	属性	参数值
	商品目录	电流传感器
	电流测量范围	-20.7A~43.3A
	工作电压	3V~5.5V
	隔离电压(Vrms)	5000Vrms
	灵敏度	75mV/A
	待机电流	11mA

	属性	参数值
	工作温度	-40℃~+125℃
	带宽	500kHz
	响应时间(tr)	250ns
	双向电流检测	支持
	功能特性	过流保护；双向检测
