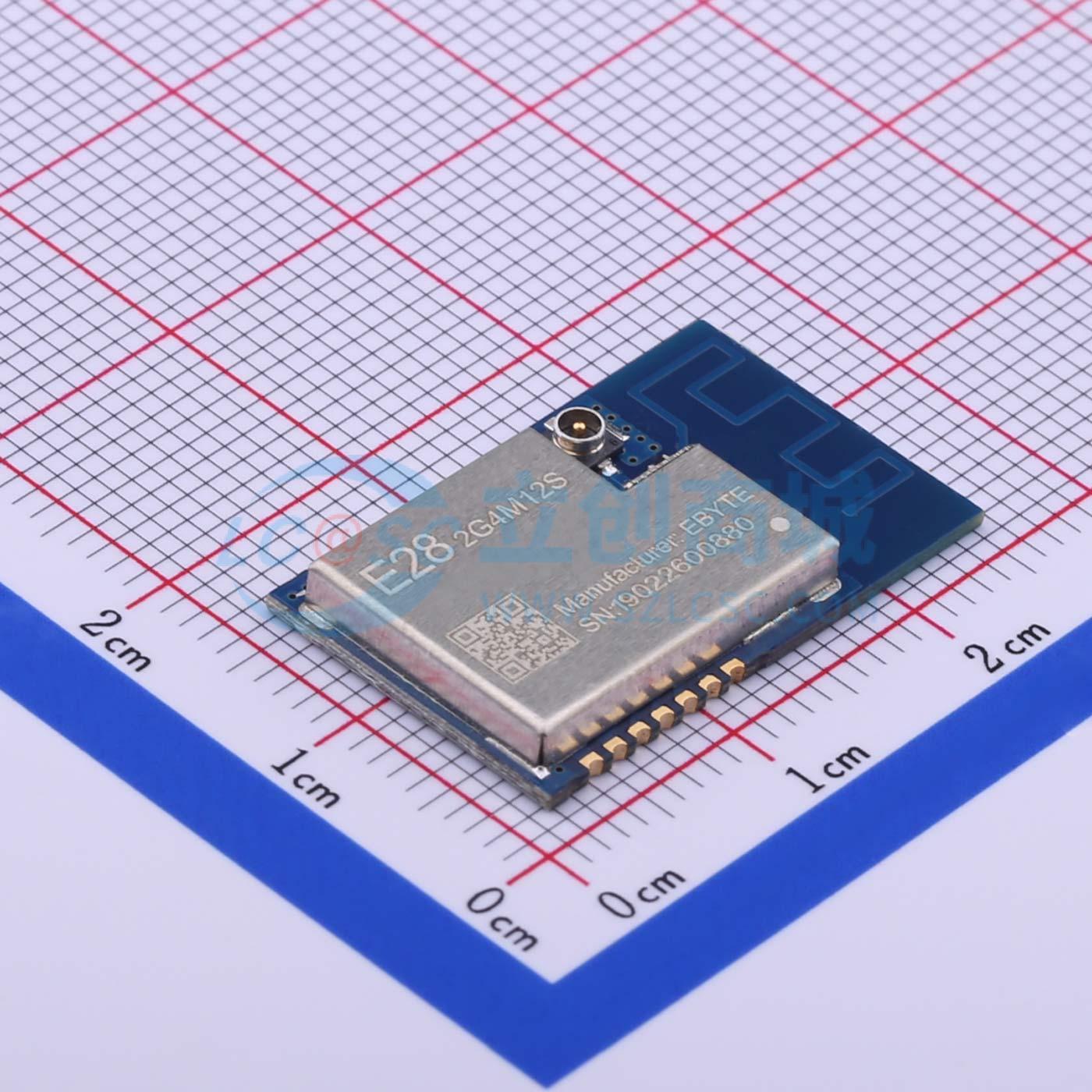

E28-2G4M12S
2.4GHz SPI贴片型高速LoRa模块
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SX1280无线模块(SX1278的2.4GHz版)无线测距/定位LoRa扩频2.4G
- 品牌名称
- EBYTE(亿佰特)
- 商品型号
- E28-2G4M12S
- 商品编号
- C411310
- 商品封装
- SMD,25x14mm
- 包装方式
- 编带
- 商品毛重
- 3.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LoRa模块 | |
| 发射功率 | 12.5dBm | |
| 接口类型 | SPI | |
| 调制方式 | LoRa；FLRC；GFSK | |
| 工作电压 | 1.8V~3.6V | |
| 天线形式 | IPEX接口；板载PCB天线 |
| 属性 | 参数值 | |
|---|---|---|
| 接收电流 | 10mA | |
| 发送电流 | 45mA | |
| 接收灵敏度 | -129dBm | |
| 通讯距离 | 3km | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | RTToF测距 |
商品概述
E28 - 2G4M12S/SX是成都亿佰特设计的2.4GHz蓝牙模块，具有远距离和超低功耗的特点。它是小尺寸贴片模块（引脚间距1.27mm），内置PCB天线和IPEX天线，采用高精度52MHz晶体。基于SEMTECH原装进口的RF芯片SX1281，具有多个物理层和多种调制方法，如LoRa、FLRC和GFSK。特殊的调制方法和处理方式使LoRa和FLRC调制方法下的工作范围更远，GFSK方法涵盖BLE协议。出色的超低功耗以及片上的DC - DC和飞行时间功能，使其适用于智能家居、安全系统、跟踪定位、无线测距、可穿戴电子设备、智能手环和健康管理等领域。SX1281支持RSSI，用户需根据自身需求进行二次开发；SX1281还集成了飞行时间测距功能。由于该模块是纯RF收发模块，需要使用MCU驱动或专用SPI调试工具。
商品特性
- 测试通信距离可达3km
- 最大发射功率18mW，软件多级可调
- 兼容BLE协议
- 支持全球免许可的ISM 2.4GHz频段
- 支持0.476kbps ~ 2Mbps的空中数据速率
- 支持多种调制方法（GFSK模式、FLRC模式、LoRa模式）
- 支持1.8V ~ 3.6V电源供电，电源超过3.3V可保证最佳性能
- 工业级标准设计，支持 - 40 ~ 85℃长时间工作
- IPEX和PCB天线可选，便于二次开发和集成
- 空中数据速率可调，FLRC模式下最大空中数据速率可达1.3Mbps
- 出色的抗阻塞性能
- 具备飞行时间测距功能
应用领域
- 家庭安全报警和远程无钥匙进入
- 智能家居和工业传感器
- 无线报警安全系统
- 楼宇自动化解决方案
- 无线工业级远程控制
