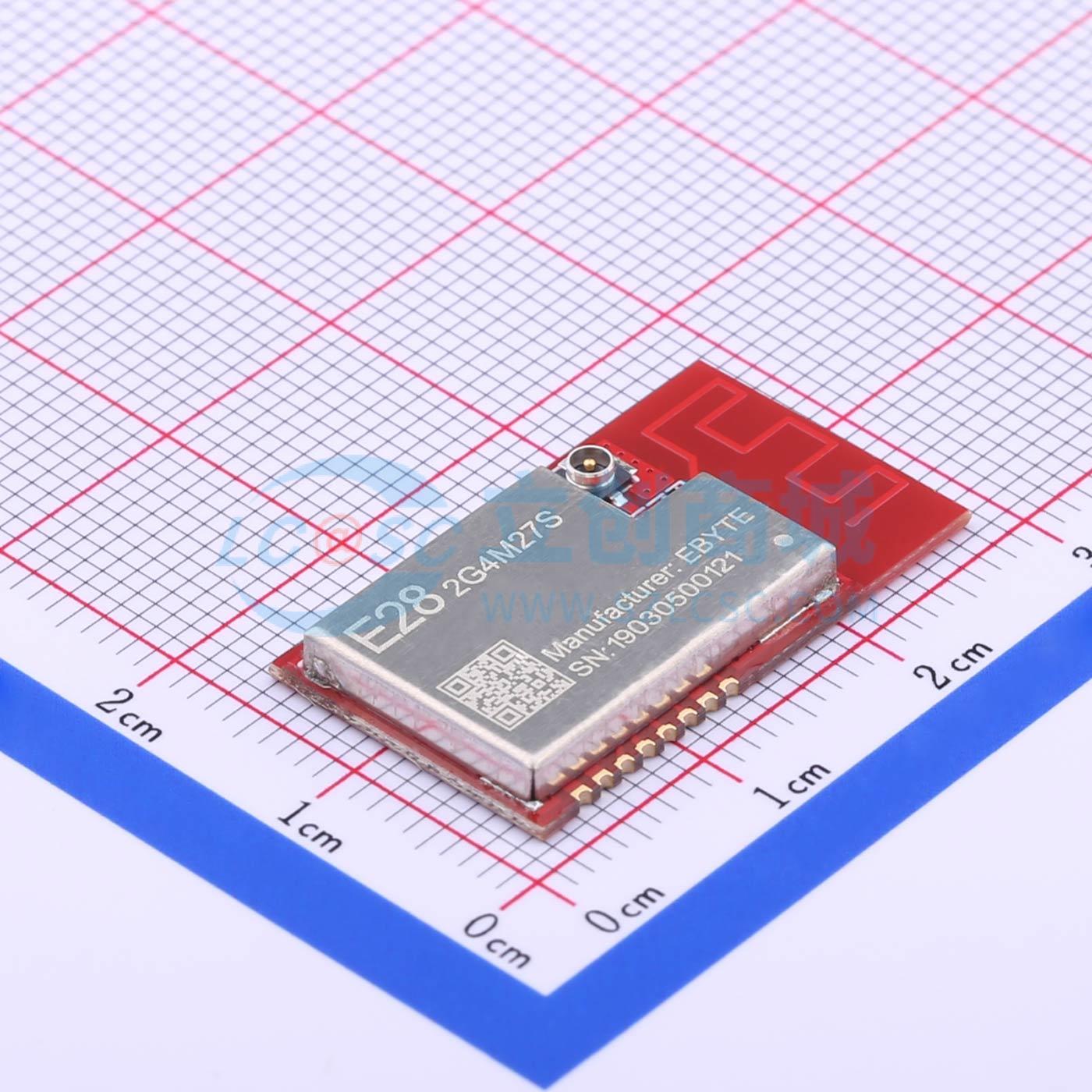

E28-2G4M27S
E28-2G4M27S
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SX1280无线模块(SX1278的2.4GHz版)无线测距/定位LoRa扩频2.4G
- 品牌名称
- EBYTE(亿佰特)
- 商品型号
- E28-2G4M27S
- 商品编号
- C411312
- 商品封装
- SMD,26.5x15mm
- 包装方式
- 编带
- 商品毛重
- 3.27克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LoRa模块 | |
| 发射功率 | 27dBm | |
| 接口类型 | SPI | |
| 调制方式 | LoRa；GFSK；FLRC | |
| 工作电压 | 2.5V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 天线形式 | 板载PCB天线；IPEX接口 | |
| 接收电流 | 14.5mA | |
| 发送电流 | 580mA | |
| 接收灵敏度 | -132dBm | |
| 通讯距离 | 8km |
商品概述
E28-2G4M27S是2.4GHz射频收发模块，发射功率500mW，SPI接口，具有极低的低功耗模式流耗；该模块为小体积贴片型(引脚间距1.27mm)，自带高性能PCB板载天线，采用52MHz工业级高精度低温漂晶振，保证其工业特性和其稳定性能。 采用Semtech公司的SX1280射频芯片，此芯片包含多样的物理层以及多种调制方式，如LoRa、FLRC、GFSK，并可兼容蓝牙协议；特殊的调制和处理方式使得LoRa和FLRC调制的传输距离有显著提升，在原有基础上内置了功率放大器（PA）与低噪声放大器（LNA），使得最大发射功率达到500mW的同时接收灵敏度也获得进一步的提升，在整体的通信稳定性上较没有功率放大器与低噪声放大器的产品大幅度提升；出色的低功耗性能、片上DC-DC和Time-of-flight使得此芯片功功能强大，可用于智能家居、安全系统、定位追踪、无线测距、穿戴设备、智能手环与健康管理等等。SX1280支持RSSI，用户可以根据需要实现深度的二次开发，亦集成飞行时间(Time of flight)，适用于测距功能。 2G4M27S是纯射频收发模块，需要使用MCU驱动或使用专用的SPI调试
商品特性
- 理想条件下，通信距离可达8km
- 内置PA+LNA，最大发射功率500mW
- 兼容BLE协议
- 支持免许可ISM 2.4GHz频段
- 支持0.595k~2Mbps的数据传输速率
- 支持多种调制模式（GFSK Mode，FLRC Mode，LoRa Mode）
- 支持2.5~3.6V供电，大于3.3V供电均可保证最佳性能
- 双天线可选（PCB/IPEX），便于用户二次开发，利于集成
- 空中速率可调，FLRC调制下最高可达1.3Mbps
- 卓越的抗阻塞特性
- 测距，带有Time-of-flight功能
应用领域
- 智能家居以及工业传感器等
- 安防系统、定位系统
- 无线遥控
- 无线游戏遥控器
- 医疗保健产品
- 无线语音，无线耳机
- 汽车行业应用
