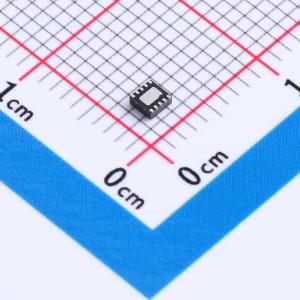

温馨提醒：图片仅供参考，商品以实物为准
TPL51206-DFFR
2A 灌电流和拉电流 DDR 端接稳压器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPL51206-DFFR
- 商品编号
- C38514995
- 商品封装
- DFN-10(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.018克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 2A | |
| 功能特性 | 过流保护；热关断；输出放电；内置软启动；电源时序控制；输入欠压保护 | |
| 工作温度 | -40℃~+125℃ |
商品概述
随着个人电脑和服务器中主处理器的发展，主板对双倍数据速率内存的需求日益增长，同时输入电压要求越来越低，空间限制也越来越严格。TPL51206系列是一款2A灌入和拉出DDR终端稳压器，专为空间受限的DDR应用而设计。该系列器件实现了快速的负载瞬态响应，仅需10μF的最小输出电容。TPL51206系列支持远程检测功能，并满足DDR VTT总线终端的所有电源要求。此外，该系列提供了S3和S5控制引脚，可用于控制DDR应用中的电源状态，在S3状态（挂起到内存）时将输出设置为高阻态，并在S4或S5状态（挂起到磁盘）时对输出和参考输出进行放电。TPL51206系列采用热效率高的DFN2×2-10封装并带有散热焊盘，支持-40°C ~ +125°C的工作温度范围。
商品特性
- 输入电压VIN范围：3 V ~ 5.5 V
- 低压差线性稳压器输入电压VLDOIN范围：1 V ~ 3.5 V
- 输出电压VOUT最小值：0.5 V
- 输入电压跟踪功能，基于二分之一乘以参考输入
- 针对DDR终端提供2A灌入和拉出电流能力
- 集成功率MOSFET
- 输出远程检测
- 快速的负载瞬态响应
- 内置软启动、欠压锁定、电流限制和热关断保护
- 支持DDR、DDR2、DDR3、DDR3L、低功耗DDR3和DDR4的VTT电源应用
- 工作温度范围：-40°C ~ +125°C
- 采用小型DFN2×2-10封装
- 无铅且符合RoHS标准
应用领域
- 用于DDR、DDR2、DDR3、DDR3L、低功耗DDR3和DDR4的内存VTT稳压器
- 笔记本电脑、台式机和工作站
- 服务器、网络设备和数据中心
- 电信和基站
