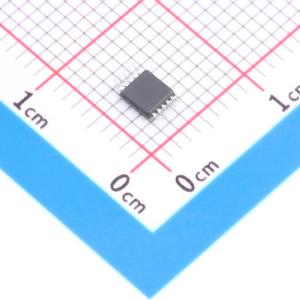

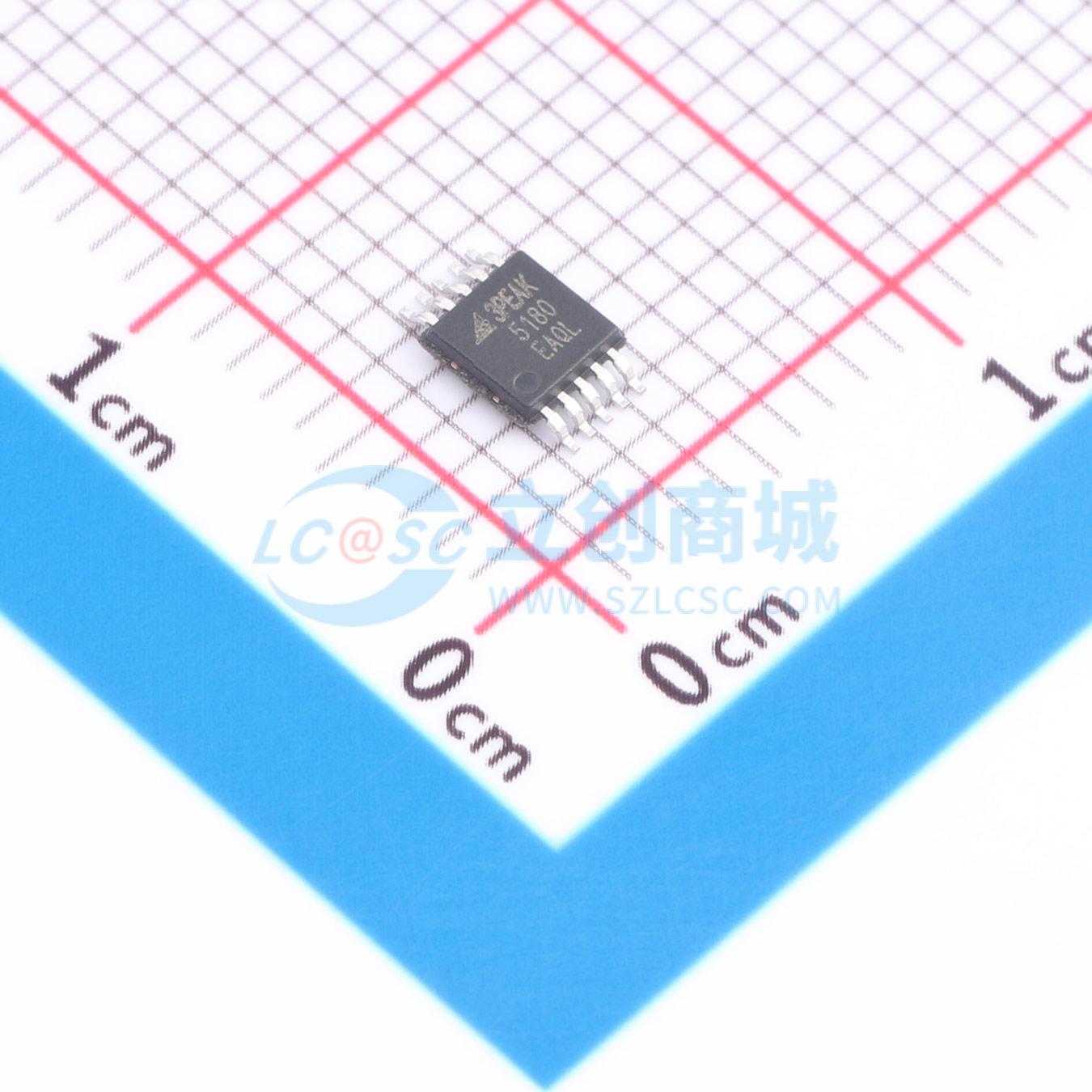

温馨提醒：图片仅供参考，商品以实物为准
TPC5180-VS2R
18位全差分输入逐次逼近型模数转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPC5180-VS2R
- 商品编号
- C38518276
- 商品封装
- MSOP10
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | - | |
| 采样率 | 300kHz | |
| 通道数 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | 2LSB | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 96dB | |
| 时钟/振荡器 | - | |
| 时钟频率(fc) | - | |
| 基准电压源 | 外置 | |
| 可变增益 | - | |
| ADC架构 | SAR | |
| 静态电流 | 3.2mA | |
| 功能特性 | 同步触发；多芯片同步 | |
| 微分非线性 | 0.6LSB |
商品概述
TPC5180是一款18位模数转换器（ADC）。该器件支持单极性、差分输入，输入范围为 -VREF ~ VREF，共模电压为VREF/2。该器件使用2.5V至VDD的外部参考电压工作。该器件提供与SPI兼容的接口，并支持多器件应用的菊花链操作。该器件还提供一个可选的忙指示位，可用于与主机同步。
商品特性
- 无零延迟的18位逐次逼近型ADC
- 吞吐量速度：300 ksps
- 单极性、差分模拟输入，范围为 -VREF 至 VREF
- 外部VREF：2.5V至VDD
- 高线性度：典型DNL为±0.6 LSB，典型INL为±2 LSB
- 典型THD在1 kHz时为 -110 dB
- 高动态范围和噪声性能：典型SNR在1 kHz时为96 dB，典型动态范围在1 kHz时为96 dB
- 串行接口：与SPI兼容，支持菊花链
- 宽工作温度范围：-40℃至 +125℃
- 封装：MSOP10
应用领域
- 数据采集
- 仪器仪表
- 工业测量与控制
- 医疗设备
- 自动测试设备
