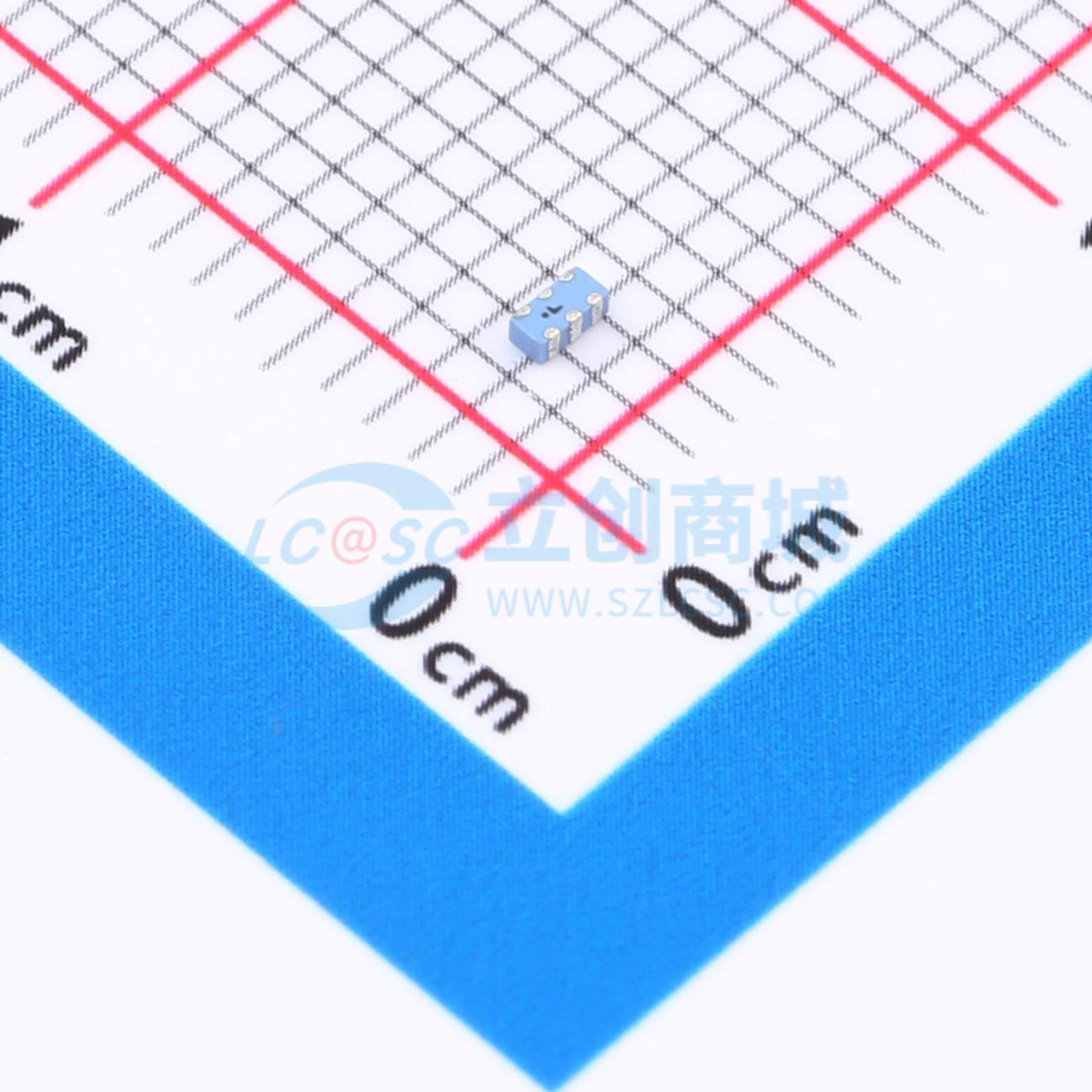

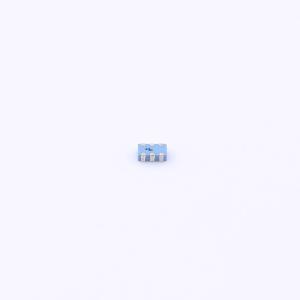

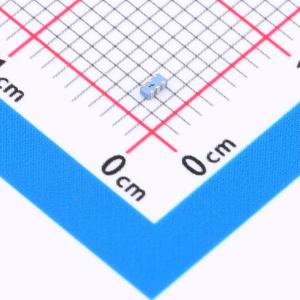

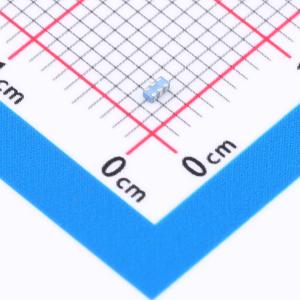

RFDIP1606ELM9T20
多层陶瓷双工器，适用于GPS 1.57 GHz/ISM 2.4 GHz频段
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：小型封装尺寸：1.6 × 0.8 × 0.6 mm³。 低插入损耗。 二次谐波高衰减抑制。 LTCC工艺。应用：GPS 1.57GHz/ISM 2.4GHz频段射频应用
- 品牌名称
- Walsin(华新科)
- 商品型号
- RFDIP1606ELM9T20
- 商品编号
- C38511709
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 0.031675克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 双工器 | |
| 低频带衰减(Min) | 20dB | |
| 高频带衰减(Min) | 22dB | |
| 工作温度 | -40℃~+85℃ | |
| 低频带范围 | 1.56GHz~1.607GHz | |
| 高频带范围 | 2.4GHz~2.5GHz |
| 属性 | 参数值 | |
|---|---|---|
| 低频带回波损耗(Min) | - | |
| 高频带回波损耗(Min) | - | |
| 低频带插入损耗(Max) | 0.55dB | |
| 高频带插入损耗(Max) | 0.6dB | |
| 低频带驻波比(Max) | 1.5 | |
| 高频带驻波比(Max) | 1.5 |
商品特性
- 超小尺寸：1.6×0.8×0.6 mm³
- 低插入损耗
- 二次谐波高衰减抑制
- LTCC 工艺
应用领域
- GPS 1.57GHz/ISM 2.4GHz 频段射频应用
