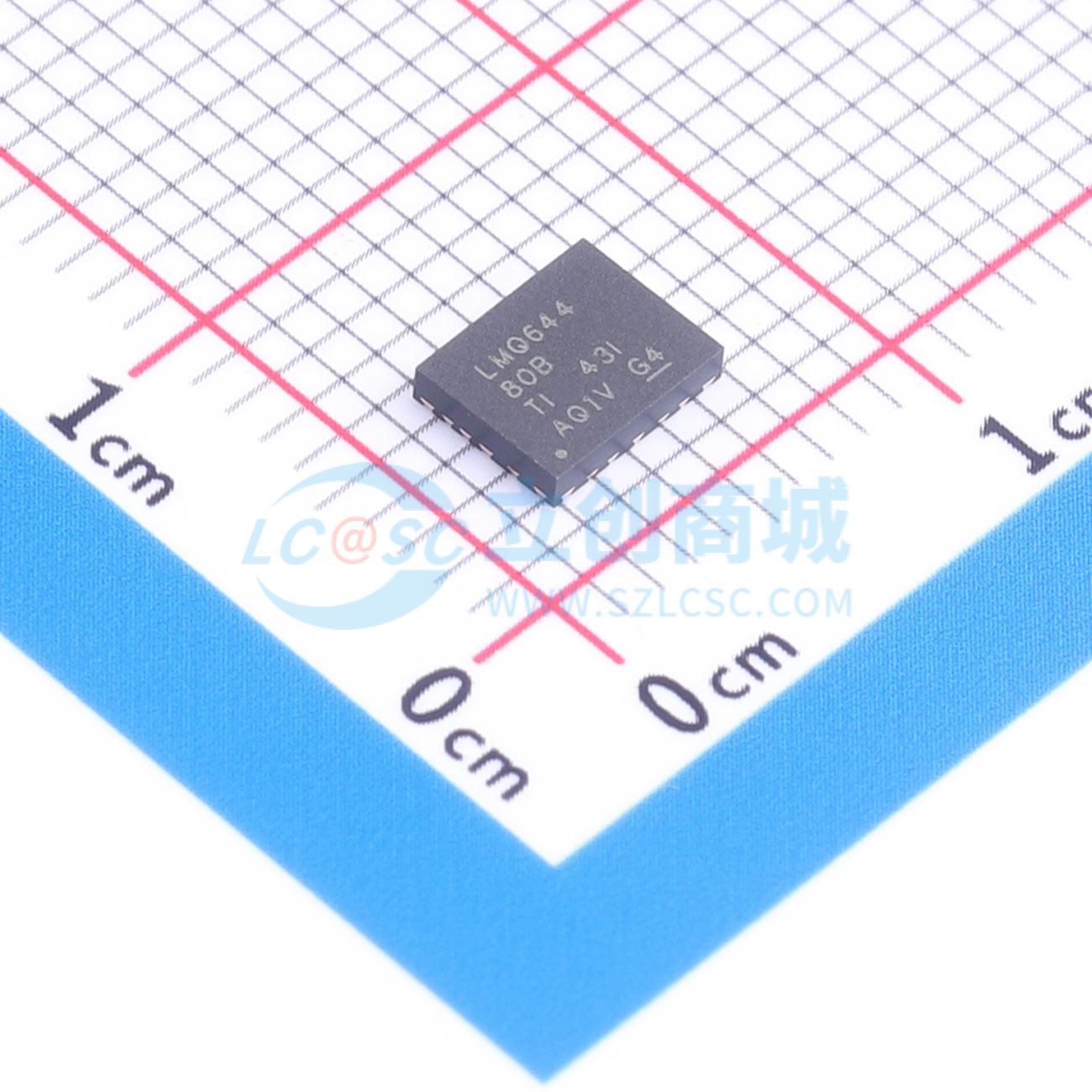

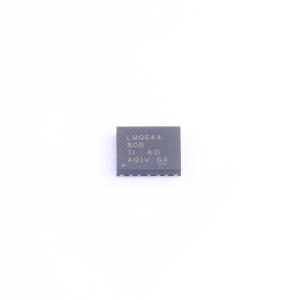

LMQ64480QRXARQ1

降压型 4A 3V~36V

品牌名称: TI(德州仪器)
商品型号: LMQ64480QRXARQ1
商品编号: C38408231
商品封装: WQFN-24(4x5)
包装方式: 编带
商品毛重: 27.16克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	9uA
	开关管(内置/外置)	内置
	输出类型	可调和固定
	功能特性	可调软启动；频率同步；内置LDO稳压器；工作状态指示；EMI优化(抖频模式)；打嗝限流；过流保护

商品概述

LMQ644xx-Q1是一款适用于大电流单输出或双输出的36V同步降压DC/DC转换器。该器件采用交错可堆叠电流模式控制架构，便于环路补偿、实现快速瞬态响应、出色的负载调整率和线性调整率，以及精确的均流，输出时钟支持最高6相，可承载最高36A电流。高端开关最小导通时间为50ns，支持大降压比，可直接从12V、24V或汽车输入转换为低压轨，降低系统复杂度和设计成本。LMQ644xx-Q1在优化的增强型HotRod QFN封装中集成了扩频功能，带有可焊侧翼，以及四个22nF高频集成电容，可最大程度降低EMI。双随机扩频（DRSS）跳频设置为典型值±10%，通过三角调制和伪随机调制的组合大幅降低辐射。偏置引脚允许LMQ644xx-Q1通过转换器输出为器件供电，从而降低损耗，实现9μA的空载静态电流，延长电池供电系统的运行时间。即使堆叠多个器件，LMQ644xx-Q1仍可在轻载工况下保持高效率，在全负载范围内实现高效率。LMQ644xx-Q1采用带可焊侧翼的24引脚增强型HotRod QFN封装组装，可提供可焊性的视觉指示，减少检测时间和制造成本。

商品特性

AEC-Q100 qualified，适用于汽车应用，器件温度等级1，环境工作温度范围为-40℃ 至 +125℃
最高可在150℃结温下工作
可支持功能安全设计，有可用于功能安全系统设计的文档
专为低EMI设计
对称输入电压引脚，与地之间间距大于1mm
集成四个22nF VIN至GND旁路电容
每个VIN和GND之间串联两个旁路电容，实现高可靠性
引脚可选扩频选项
引脚可选FPWM或自动模式工作
采用带可焊侧翼的增强型HotRod™ QFN (25)封装
开关频率范围为100kHz至2.2MHz
符合CISPR 25 5类EMI要求
支持单输出和双输出配置
宽输入电压范围为3V至36V
固定输出3.3V、5V精度为1%，或输出可调范围为0.8V至20V
打嗝模式过流保护和带滞回的热关断保护
精确的ENABLE和PGOOD功能
最小导通时间tON(min)为50ns，适用于高VIN/VOUT比
最小关断时间tOFF(min)为80ns，适用于低压差
灵活的双输出工作模式
关断模式电流典型值为0.5µA
空载待机电流典型值为9µA
内置补偿和3ms软启动
独立精确的ENABLE和PGOOD
可适配单输出工作
单输出8A负载，VIN=12V，VOUT=5V时效率高于95%
支持外部补偿和可调软启动
具备PGOOD、SYNCIN和SYNCOUT功能

应用领域

汽车信息娱乐和仪表系统:主机、媒体集线器、USB充电、显示屏
汽车ADAS和车身电子
通用双路降压转换器

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~36V
	输出电压	800mV~20V
	输出电流	4A
	开关频率	100kHz~2.2MHz
	工作温度	-40℃~+150℃
