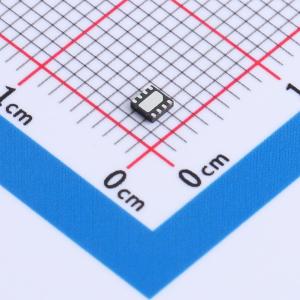

温馨提醒：图片仅供参考，商品以实物为准
TP5532-FR
1.8V, 42μA, RRIO, 零漂移运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TP5532-FR
- 商品编号
- C38408448
- 商品封装
- DFN-8(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 2 | |
| 单电源电压 | 1.8V~5.5V | |
| 输入失调电压(Vos) | 1uV | |
| 增益带宽积(GBW) | 350kHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 0.16V/us | |
| 共模抑制比(CMRR) | 120dB |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 55nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 50pA | |
| 静态电流(Iq) | 42uA | |
| 输出电流 | 60mA | |
| 输入失调电流(Ios) | 100pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | ESD保护；内置补偿；零漂移/自动稳零 |
商品概述
3PEAK TP5531/5532/5534系列是低功耗斩波稳定运算放大器，可为低失调电压以及随时间和温度的失调漂移提供输入失调电压校正。该系列可在低至1.8 V的单电源电压下工作，每个放大器的静态电流为42 μA，增益带宽积为350 kHz。该系列具有单位增益稳定，且无1/f噪声。它还具有良好的电源抑制比和共模抑制比，并具有轨到轨输入和输出摆幅。该系列采用先进的CMOS工艺设计。TP5531（单通道版本）提供SOT353、SOT23-5和SOP8封装。TP5532（双通道版本）提供MSOP8和SOP8封装。TP5534（四通道版本）提供TSSOP14和SOP14封装。所有版本的工作温度范围均为-40°C至125°C。
商品特性
- 低失调电压：10 μV（最大值）
- 零漂移：0.008 μV/°C
- 0.1 Hz至10 Hz噪声：1.1 μVₚ₋ₚ
- 低电源电流：每个放大器42 μA
- 带宽：350 kHz
- 压摆率：0.16 V/μs
- 高增益，130 dB高共模抑制比和电源抑制比
- 轨到轨输入和输出摆幅
- 工作温度范围：-40°C至125°C
- 小封装：SOT353和SOT23-5
应用领域
- 传感器放大器
- 双向电流检测
- 直流失调校正
- 温度测量
- 远程传感器
