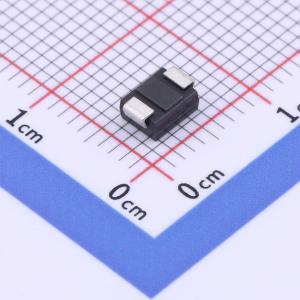

温馨提醒：图片仅供参考，商品以实物为准
SMBJ24CA
双向TVS 24V截止 峰值浪涌电流：15.4A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- WEIDA(韦达)
- 商品型号
- SMBJ24CA
- 商品编号
- C3445992
- 商品封装
- SMB
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 38.9V | |
| 峰值脉冲电流(Ipp) | 15.4A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 600W@10/1000us | |
| 击穿电压 | 29.5V | |
| 反向电流(Ir) | 1uA | |
| 类型 | TVS |
商品概述
TVS二极管可广泛应用于消费电子产品、汽车工业、电信和智能控制系统等领域。
商品特性
- 薄型封装。
- 低电感。
- 出色的钳位能力。
- 在10/1000μs波形下具有600W的峰值脉冲功率能力。
- 在10V以上时，典型反向漏电流小于1μA。
- 快速响应时间：从0V到最小击穿电压VBR通常小于1.0ps。
- 可承受高温回流焊：引脚处260℃/40s。
- 塑料封装符合UL 94V - 0阻燃等级。
- 适用于表面贴装应用，以优化电路板空间。
应用领域
- 消费电子产品
- 汽车工业
- 电信
- 智能控制系统
