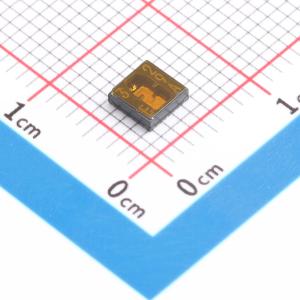

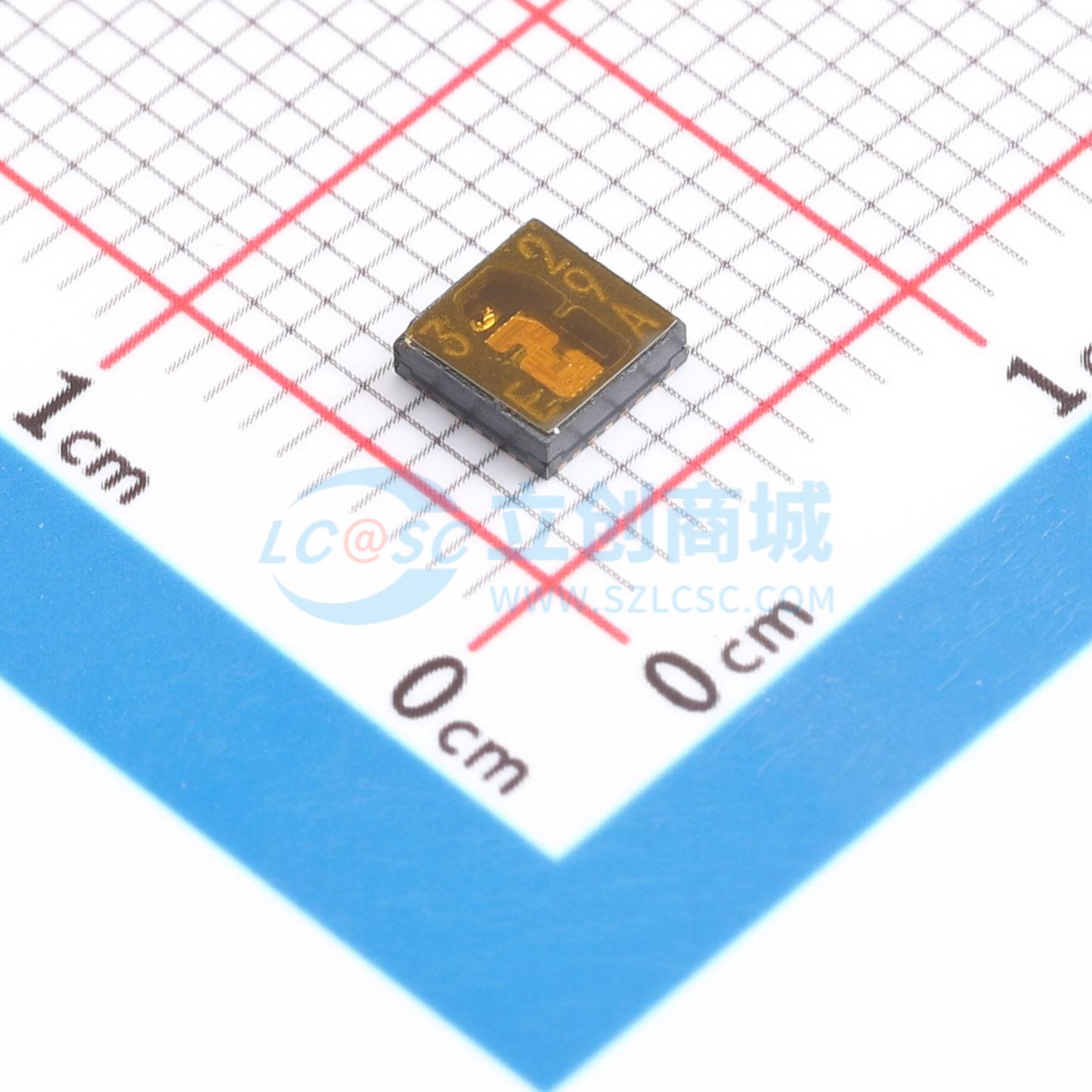

AEDR-9830A-102

博通AEDR - 9830A是一款三通道反射式光学编码器。它可使用反射技术配置为模拟或数字输出，用于运动控制。可选配置为：两通道差分模拟输出加第三通道差分数字或模拟索引输出，或三通道数字差分A、B和I输出。AEDR - 9830A模拟编码器模式具有两通道差分模拟输出（Sin、/Sin、Cos、/Cos），可直接与现有的外部插值器接口。AEDR - 9830A数字编码器模式提供两通道（AB）正交数字输出和第三通道数字索引输出。由于其输出与TTL兼容，因此可与大多数信号处理电路接口。所以，该编码器易于集成到现有系统中，且设计灵活。AEDR - 9830A编码器设计工作温度范围为 - 40°C至125°C，适用于商业、工业和汽车终端应用。该编码器在单个封装中集成了红外LED光源和光电检测电路。其小尺寸为4.00mm（长）×4.00mm（宽）×1.05mm（高），可用于对尺寸和空间要求较高的各种小型商业应用。

• 模拟输出选项：两通道差分模拟输出，以及差分数字或模拟索引输出
• 数字输出选项：三通道差分或与TTL兼容；两通道正交（AB）数字输出用于方向感应，第三通道为索引数字输出
• 内置插值器，支持1倍、2倍、4倍、8倍和16倍插值
• 表面贴装无引脚封装：4.0mm（长）×4.0mm（宽）×1.05mm（高）
• 工作电压为3.3V和5.0V电源
• 内置LED电流调节
• 宽工作温度范围： - 40°C至125°C
• 高编码分辨率：318线每英寸（LPI）或12.52线每毫米（LPmm）
• 通过汽车标准AEC - Q100 1级认证

• 闭环步进电机
• 小型电机、执行器
• 工业打印机
• 机器人技术
• 光探测和测距（LiDAR）
