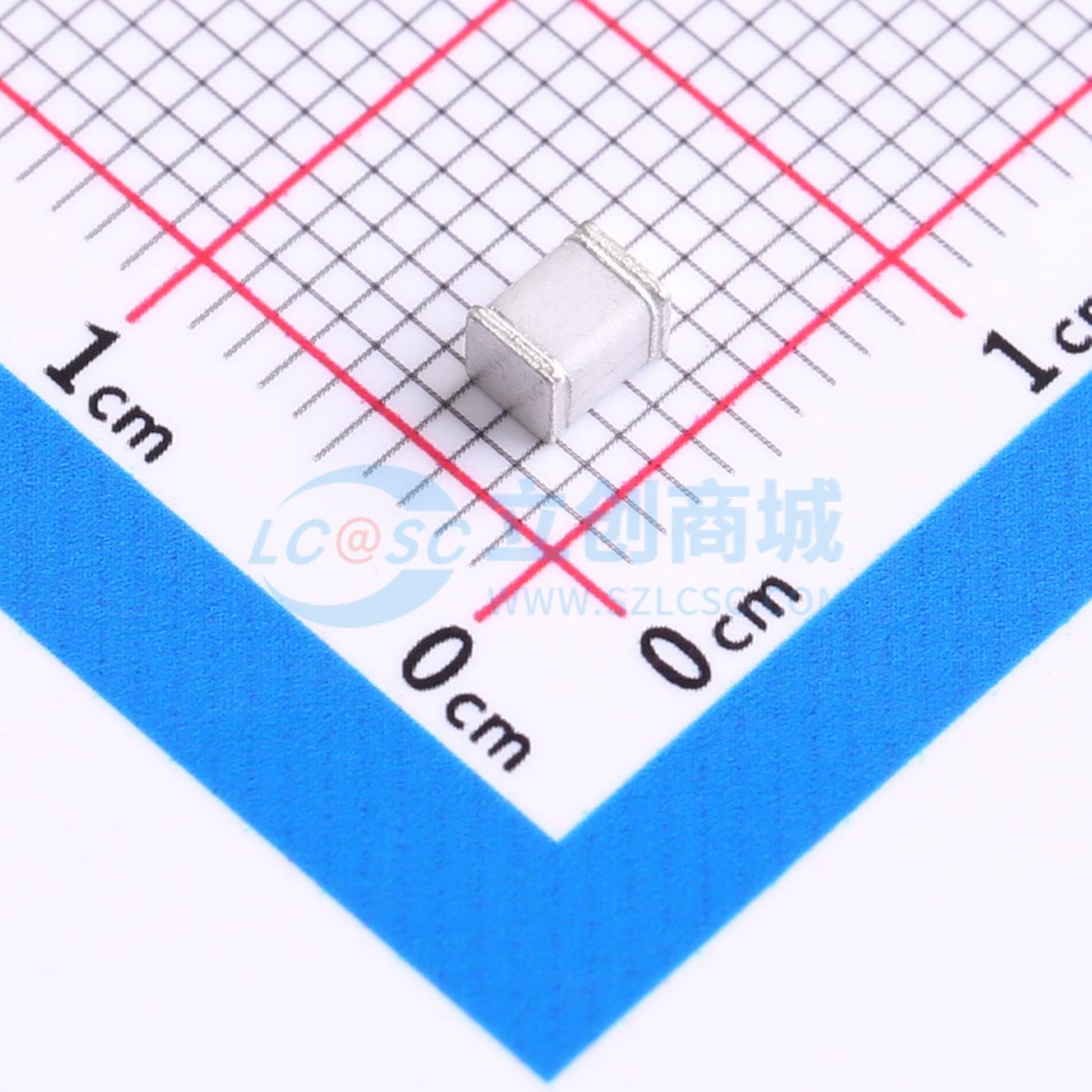

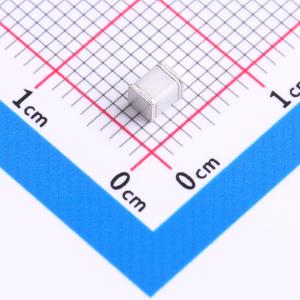

温馨提醒：图片仅供参考，商品以实物为准
SMD3225-150N
150V 1kA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 气体放电管（GDT）通常处于高绝缘电阻状态，相当于开路，对电路的正常运行几乎没有影响。当电路中出现瞬态过电压，且电压幅值超过GDT的击穿电压时，GDT内部的气体被电离，使GDT迅速导通，并将过电压限制在较低水平，从而保护并联的电子设备或电路元件免受高压冲击损坏。过电压消失后，GDT立即恢复到高绝缘电阻状态，电路恢复正常运行。采用标准EIA1210方形GDT，是尺寸较小的GDT。具有超低电容，能承受高浪涌电流且不会造成损坏。适用于安装在紧凑型电路板上，可用于保护通信接口（如以太网接口、RS-232接口等），防止因感应雷击、静电放电等造成接口芯片损坏，确保通信信号稳定传输。
- 品牌名称
- RUILON(瑞隆源)
- 商品型号
- SMD3225-150N
- 商品编号
- C38307221
- 商品封装
- 1210
- 包装方式
- 编带
- 商品毛重
- 0.057883克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 气体放电管(GDT) | |
| 极数 | 2 | |
| 直流击穿电压(Vdc) | 150V | |
| 精度 | ±30% | |
| 脉冲放电电流 | 1kA | |
| 极间电容 | 0.5pF |
| 属性 | 参数值 | |
|---|---|---|
| 冲击击穿电压(Vimp) | 600V | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 3.2mm | |
| 宽度 | 2.5mm | |
| 高度 | 2.5mm |
商品概述
气体放电管通常处于高绝缘电阻状态，相当于开路，对电路的正常工作几乎没有影响。当电路中发生瞬态过电压且电压幅度超过气体放电管的击穿电压时，管内的气体发生电离，导致气体放电管迅速导通并将过电压限制在较低水平，从而保护并联连接的电子设备或电路元件免受高压冲击损坏。过电压消失后，气体放电管立即恢复至高绝缘电阻状态，电路恢复正常工作。SMD3225系列采用标准EIA1210方形气体放电管，是目前市场上尺寸较小的气体放电管。该系列气体放电管具有超低电容，能够承受高浪涌电流，且不会造成损坏。SMD3225系列适用于安装在紧凑的电路板上，可用于保护通信接口，防止因感应雷击、静电放电等导致接口芯片损坏，并确保通信信号稳定传输。
商品特性
- 对快速上升的瞬态响应优异
- 击穿电压稳定
- 工作频率达GHz
- 8/20μs脉冲电流能力：1kA
- 表面贴装封装
- 无放射性
- 超低电容（<0.5pF）和插入损耗
- 尺寸非常小：3.2mm×2.5mm×2.5mm (EIA 1210)
应用领域
- 通信设备
- 测试设备
- 数据线
- 电源
- 电信用户线路接口电路保护
- 宽带设备
- ADSL设备
- XDSL设备
- 卫星和有线电视设备
- 通用电信设备
