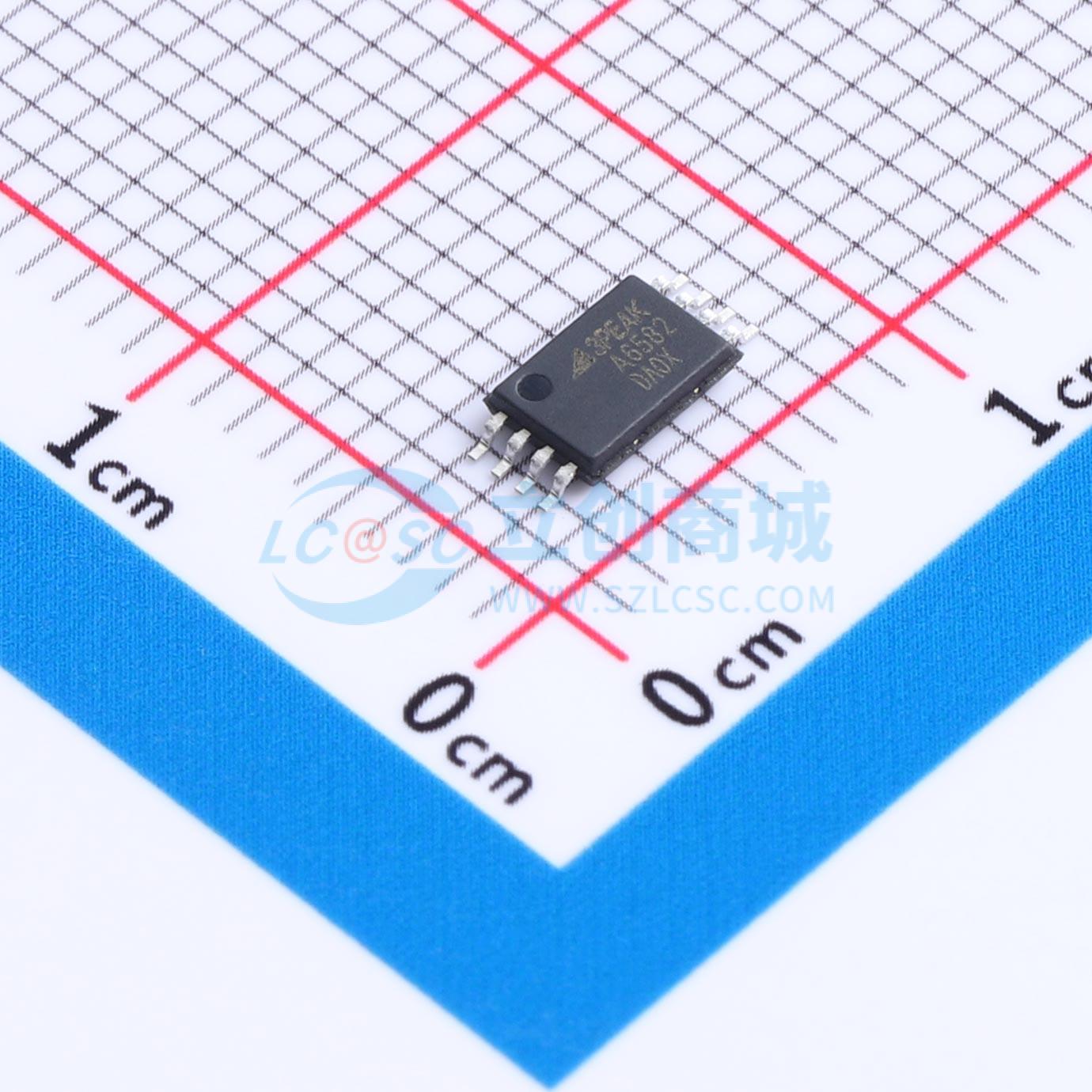

温馨提醒：图片仅供参考，商品以实物为准
TPA6582-TS1R
5V 轨到轨输入/输出、10MHz 运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一系列CMOS单通道、双通道和四通道RRIO运算放大器，具有低失调、低功耗和稳定的高频响应。该系列采用了专有和专利设计技术，可实现10 MHz带宽、8 V/μs压摆率和低失真的高性能交流特性，每个放大器的静态电流仅为1.2 mA。该系列在关机时具有隔离功能，即使输入引脚上存在信号，因为从输入引脚到正电源引脚没有ESD二极管。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPA6582-TS1R
- 商品编号
- C38317521
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.066克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 10MHz | |
| 输入失调电压(Vos) | 300uV | |
| 输入失调电压温漂(Vos TC) | 100nV/℃ | |
| 压摆率(SR) | 8V/us | |
| 输入偏置电流(Ib) | 10pA | |
| 输入失调电流(Ios) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 10nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 90dB | |
| 静态电流(Iq) | 1.2mA | |
| 输出电流 | 135mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.7V~5.5V | |
| 双电源电压(Vee~Vcc) | 1.35V~2.75V；-2.75V~-1.35V | |
| 功能特性 | - |
商品概述
TPA658x 系列是一组采用 CMOS 工艺的单通道、双通道和四通道轨到轨输入/输出运算放大器，具有低偏移电压、低功耗和稳定的高频响应特性。该系列采用专有设计技术，实现了高性能交流特性，具备 10 MHz 带宽、8 V/μs 压摆率以及低失真，同时每个放大器的静态电流仅为 1.2 mA。即使在输入引脚存在信号的情况下，该系列器件在断电时也能实现隔离，因为其输入引脚与正电源引脚之间没有 ESD 二极管。
商品特性
- 电源电压：2.7 V ~ 5.5 V
- 偏移电压：±1.5 mV（最大值）
- 单位增益带宽：10 MHz
- 压摆率：8 V/μs
- 低功耗：每通道 1.2 mA
- 轨到轨输入和输出
- 低 1/f 噪声：在 1 kHz 频率下为 10 nV/√Hz
- 在电源开启和关闭期间无明显输出毛刺
- 工作温度范围：-40 °C ~ 125 °C
应用领域
- 仪器仪表
- 音频设备
- 电机控制
- 工业控制
