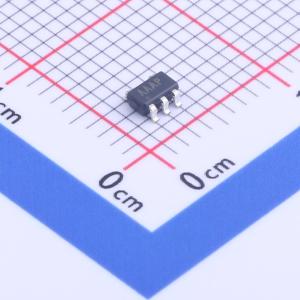

温馨提醒：图片仅供参考，商品以实物为准
MAX824TEUK+T
5引脚微处理器监控电路带看门狗定时器和手动复位
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 5引脚微处理器监控电路，带有看门狗定时器及手动复位、业内首款SOT复位IC，带有看门狗和手动复位功能
- 商品型号
- MAX824TEUK+T
- 商品编号
- C409753
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电源监控器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 1V~5.5V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 3.08V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 手动复位 | 有 | |
| 看门狗定时器 | 有 | |
| 复位超时 | 200ms | |
| 工作温度 | -40℃~+125℃@(Ta) |
商品特性
- MAX823/MAX824/MAX825微处理器 (μP) 监控电路在5引脚SOT23和SC70封装中集成了复位输出、看门狗和手动复位输入功能。
- 与分立IC或分立元件相比，它们显著提高了系统的可靠性和准确性。
- MAX823/MAX824/MAX825专门设计用于忽略VCC上的快速瞬变。
- 提供七种预编程的复位阈值电压。
- 三款器件均具有低电平有效复位输出，保证在VCC低至1V时处于正确状态。
- MAX823还提供看门狗输入和手动复位输入。
- MAX824提供看门狗输入和互补的高电平有效复位。
- MAX825提供手动复位输入和互补的高电平有效复位。
应用领域
- 计算机和控制器
- 嵌入式控制器
- 智能仪器
- 汽车系统
- 关键μP监控
- 便携式/电池供电设备
- +2.5V、+3V、+3.3V和+5V电源的精确监控
