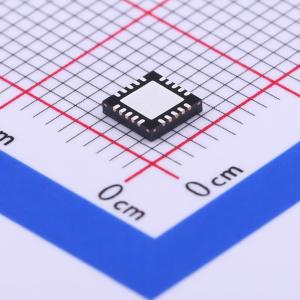

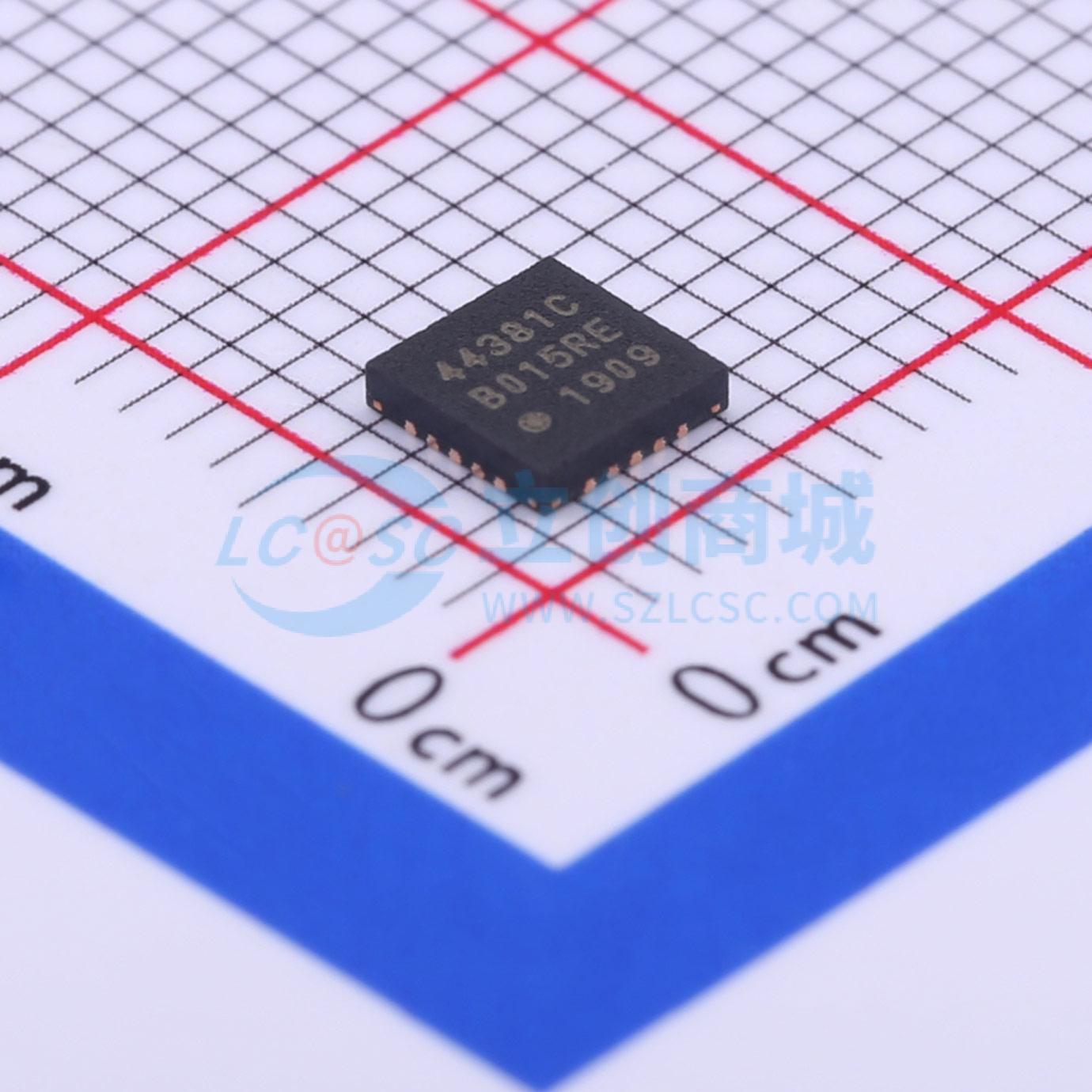

Si4438-B1C-FMR

高性能、低电流收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是高性能、低电流的收发器，覆盖425至525 MHz的亚GHz频段。目标市场为中国智能电表市场，特别适用于电表。与Si446x无线电在引脚和尺寸上兼容，适用于全球亚GHz应用。所有部件在实现极低的有源和待机电流消耗的同时，具有-124 dBm的出色灵敏度。在12.5 kHz信道间隔下，58 dB的邻道选择性确保在恶劣的RF条件下实现稳定的接收操作。提供高达+20 dBm的出色输出功率和出色的TX效率。高输出功率和灵敏度带来了144 dB的行业领先链路预算，可实现更远的通信范围和高度稳定的通信链路。
品牌名称: SKYWORKS/SILICON LABS(芯科)
商品型号: Si4438-B1C-FMR
商品编号: C409764
商品封装: QFN-20-EP(4x4)
包装方式: 编带
商品毛重: 0.182克(g)

商品参数

商品概述

卓越的选择性性能

58 dB邻道选择性
1 MHz处75 dB阻塞特性天线分集和收发（T/R）开关控制
高度可配置的数据包处理器
发射（TX）和接收（RX）64字节先进先出（FIFO）缓存
自动频率控制（AFC）
自动增益控制（AGC）
低物料清单（BOM）成本
低电量检测器
温度传感器
20引脚QFN封装
支持IEEE 802.15.4g标准
符合中国监管要求（国家电网）

一款高性能、低电流的收发器，覆盖425至525 MHz的亚GHz频段。目标市场为中国智能电表市场，尤其适用于电表。引脚和封装与Si446x系列无线电兼容。属于EZRadioPRO产品家族。具备–124 dBm的出色灵敏度，且工作和待机电流极低。在12.5 kHz信道间隔下，58 dB的邻道选择性确保了在恶劣射频环境下的可靠接收。高达+20 dBm的出色输出功率，发射效率优异。高输出功率和灵敏度带来了业界领先的144 dB链路预算，可实现更远的通信距离和高度可靠的通信链路。

商品特性

频率范围 = 425–525 MHz
接收灵敏度 = –124 dBm
调制方式：（G）FSK、OOK
最大输出功率：+20 dBm
低工作功耗：接收模式14 mA
超低电流掉电模式：关机模式30 nA，待机模式40 nA
数据速率 = 100 bps至500 kbps
前导码检测模式：在1.2 kbps下平均接收电流6 mA
快速唤醒和跳频时间
电源电压 = 1.8至3.8 V

应用领域

中国智能电表

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	无线收发芯片
	频率范围	425MHz~525MHz
	接口类型	SPI
	工作电压	1.8V~3.8V
	应用领域	802.15.4
	输出功率	20dBm

	属性	参数值
	数据速率	500Kbps
	发射电流	75mA
	灵敏度	-124dBm
	接收电流	13.7mA
	工作温度	-40℃~+85℃
	类型	收发器
