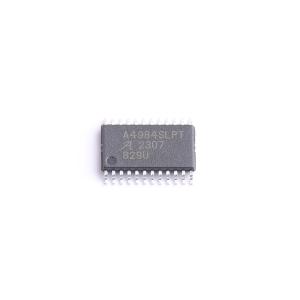

A4984SLPTR-T

A4984是一款完整的微步进电机驱动器，内置易于操作的转换器。它旨在以全步、半步、四分之一步和八分之一步模式驱动双极步进电机。步进模式可通过MSx逻辑输入进行选择。其输出驱动能力高达35 V和±2 A。A4984包含一个固定关断时间的电流调节器，能够在慢速或混合衰减模式下工作。 ET封装通过在关键输出、检测和电源引脚之间添加不连接引脚，满足了客户对无烟无火（NSNF）设计的要求。因此，在引脚与相邻引脚短路的情况下，该器件不会引发冒烟或起火。此外，当任何引脚接地短路或悬空时，该器件也不会引发冒烟或起火。 转换器是A4984易于实施的关键。只需在STEP输入上输入一个脉冲，即可驱动电机进行一次微步进。无需相位序列表、高频控制线或复杂的接口编程。A4984接口非常适合没有复杂微处理器或微处理器负担过重的应用。 在步进操作期间，A4984中的斩波控制会自动选择电流衰减模式，即慢速或混合模式。 在混合衰减模式下，器件在固定关断时间的一部分初始设置为快速衰减，然后在关断时间的其余部分设置为慢速衰减。混合衰减电流控制可降低电机可听噪声、提高步进精度并降低功耗。 提供内部同步整流控制电路，以改善PWM操作期间的功耗。内部电路保护包括：带迟滞的热关断、欠压锁定（UVLO）和交叉电流保护。 无需特殊的上电时序。 A4984提供三种表面贴装封装：两种QFN封装，即4 mm×4 mm、标称总高度为0.75 mm的ES封装，以及5 mm×5 mm×0.90 mm的ET封装。LP封装是24引脚TSSOP封装。所有三种封装均有外露焊盘以增强散热性能，并且无铅（后缀 -T），引脚框架采用100%雾锡电镀。

• 低RDS(ON)输出
• 自动电流衰减模式检测/选择
• 混合和慢速电流衰减模式
• 同步整流以降低功耗
• 内部欠压锁定
• 交叉电流保护
• 3.3 V和5 V兼容逻辑电源
• 薄型QFN和TSSOP封装
• 热关断电路
• 接地短路保护
• 负载短路保护
• 低电流睡眠模式，<10 μA
• 无烟无火（NSNF）合规（ET封装）
