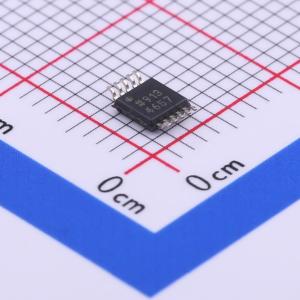

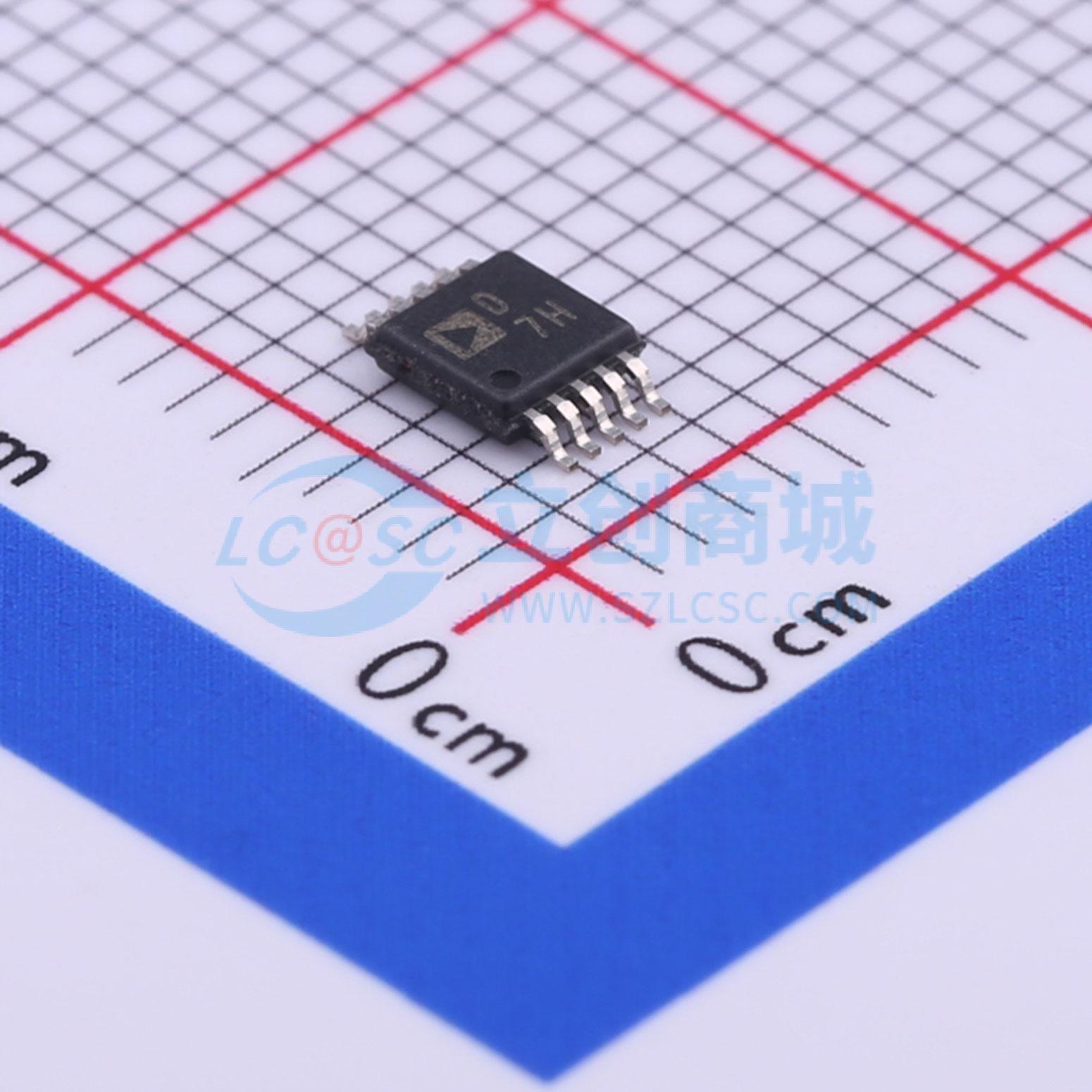

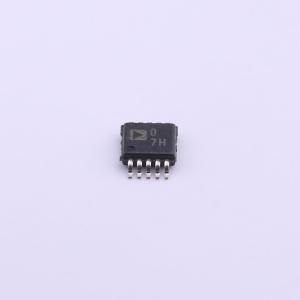

AD5663RBRMZ-5REEL7实物图
  • AD5663RBRMZ-5REEL7商品缩略图
  • AD5663RBRMZ-5REEL7商品缩略图
  • AD5663RBRMZ-5REEL7商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

AD5663RBRMZ-5REEL7

双通道12/14/16位nanoDAC®数模转换器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
双通道、16位nanoDAC®,内置5PPM/°C片内基准电压源
品牌名称
ADI(亚德诺)
商品型号
AD5663RBRMZ-5REEL7
商品编号
C408828
商品封装
MSOP-10​
包装方式
编带
商品毛重
0.506克(g)

商品参数

属性参数值
商品目录数模转换芯片DAC
分辨率16位
通道数2
接口类型SPI;QSPI
工作电压2.7V~5.5V
稳定时间7us
输出类型电压-缓冲
属性参数值
积分非线性16LSB
工作温度-40℃~+105℃
上电复位内置
基准电压源内置
基准电压源温漂5ppm/℃
数据速率50MHz
静态电流480nA

商品概述

AD5623R/AD5643R/AD5663R均属于nanoDAC系列,分别是低功耗、双通道、12/14/16位缓冲电压输出数模转换器(DAC),采用2.7 V至5.5 V单电源供电,通过设计保证单调性。 这些器件均内置一个片内基准电压源。AD5623R-3/AD5643R-3/AD5663R-3内置一个1.25 V、5 ppm/°C基准电压源,满量程输出范围可达到2.5 V;AD5623R-5/AD5643R-5/AD5663R-5内置一个2.5 V、5 ppm/°C基准电压源,满量程输出范围可达到5 V。上电时,片内基准电压源关闭,因而可以用外部基准电压。所有器件均可以采用2.7 V至5.5 V单电源供电。对DAC执行写操作将打开内部基准电压源。 上述器件均内置一个上电复位电路,确保DAC输出上电至0V并保持该电平,直到执行一次有效的写操作为止。此外还具有省电特性,在省电模式下,器件在5 V时的功耗降至480 nA,并提供软件可选输出负载。 在正常工作模式下,该器件具有低功耗特性,非常适合便携式电池供电设备。 AD5623R/AD5643R/AD5663R采用多功能三线式串行接口,能够以最高50 MHz的时钟速率工作,并与标准SPI、QSPI、MICROWIRE、DSP接口标准兼容。它内置片内精密输出放大器,能够实现轨到轨输出摆幅。

商品特性

  • 低功耗,最小的引脚兼容、双通道nanoDAC
  • 用户可选外部或内部基准电压源,默认使用外部基准电压源
  • 1.25 V/2.5 V、5 ppm/ºC片内基准电压源
  • 10引脚MSOP和3 mm x 3 mm、LFCSP封装
  • 2.7 V至5.5 V电源
  • 通过设计保证单调性
  • 上电复位至零电平
  • 各通道独立关断
  • 串行接口,时钟速率最高达50 MHz
  • 硬件LDAC和CLR功能
  • 双通道、12/14/16位DAC
  • 低功耗:3 V时典型功耗为0.6 mW,5 V时为1.25 mW
  • 建立时间(最大值):4.5 μs(AD5623R)

应用领域

  • 过程控制
  • 数据采集系统
  • 便携式电池供电仪表
  • 数字增益和失调电压调整
  • 可编程电压源和电流源
  • 可编程衰减器
