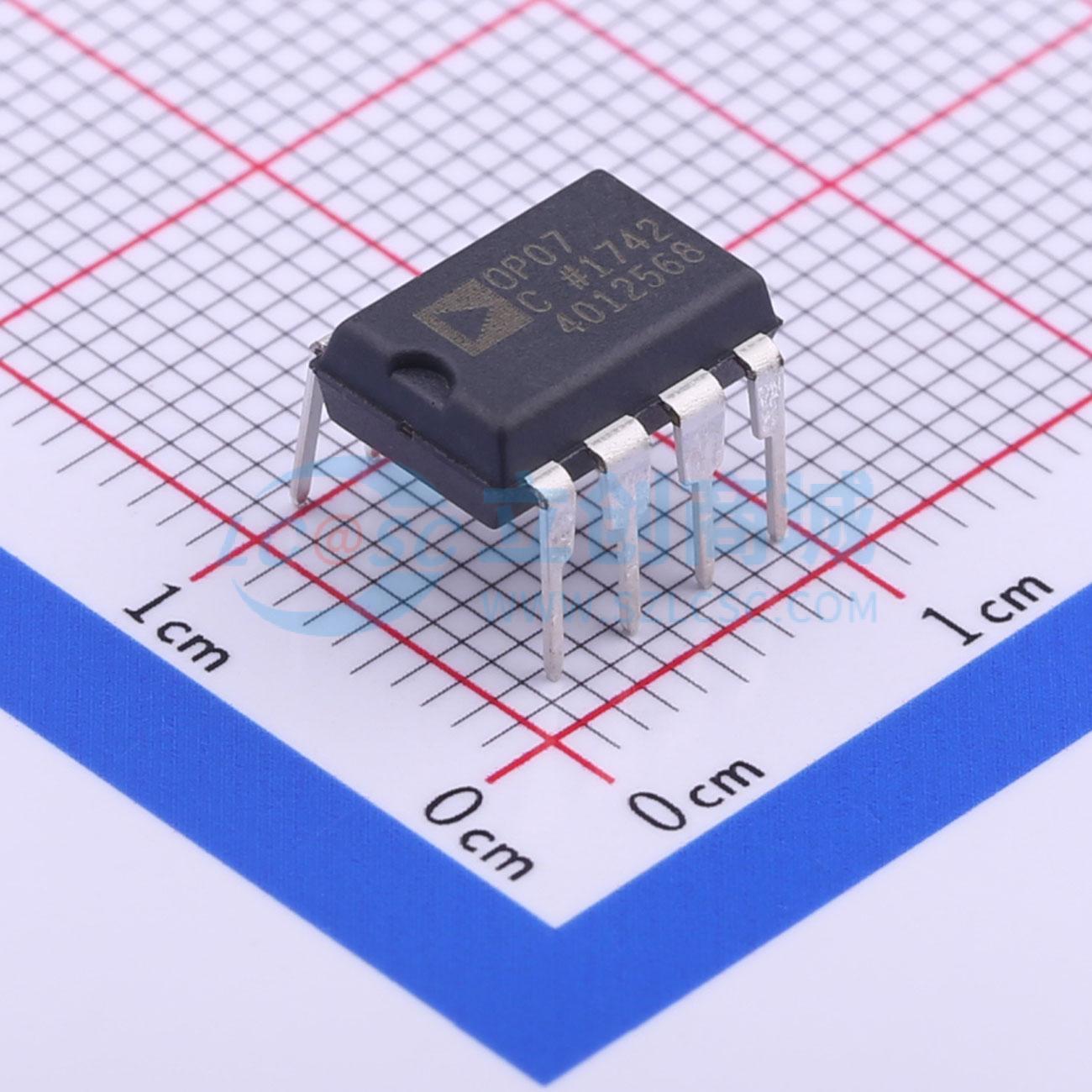

温馨提醒：图片仅供参考，商品以实物为准

OP07CPZ

超低偏移电压运算放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 超低失调电压运算放大器
品牌名称: ADI(亚德诺)
商品型号: OP07CPZ
商品编号: C408829
商品封装: PDIP-8
包装方式: 管装
商品毛重: 0.917克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+85℃
	双电源(Vee ~ Vcc)	-18V~-3V；3V~18V
	最大电源宽度(Vdd-Vss)	36V
	噪声密度(eN)	9.8nV/√Hz@1kHz
	输入失调电流(Ios)	800pA
	输入失调电流温漂(Ios TC)	12pA/℃

商品概述

OP07具有极低的输入失调电压（OP07E的最大失调电压为75 μV），这是通过晶圆阶段的微调实现的。这些低失调电压通常无需外部调零。OP07还具有低输入偏置电流（OP07E为±4 nA）和高开环增益（OP07E为200 V/mV）的特点。低失调和高开环增益使OP07特别适用于高增益仪器仪表应用。最小±13 V的宽输入电压范围，结合106 dB的高共模抑制比（OP07E）和高输入阻抗，在同相电路配置中提供了高精度。即使在高闭环增益下，也能保持出色的线性度和增益精度。失调和增益随时间或温度变化的稳定性极佳。OP07即使在高增益下也具有高精度和稳定性，且无需外部调零，使其成为仪器仪表应用的行业标准。 OP07有两种标准性能等级可供选择。OP07E规定在0°C至70°C的温度范围内工作，OP07C规定在 - 40°C至 + 85°C的温度范围内工作。 OP07采用环氧8引脚PDIP和8引脚窄体SOIC封装。

商品特性

低失调电压（VOS）：最大75 μV
低失调电压漂移（y0S）：最大1.3 μV/°C
随时间超稳定：每月最大1.5 μV
低噪声：最大0.6 μV峰 - 峰值
宽输入电压范围：典型值±14 V
宽电源电压范围：±3 V至±18 V
经过125°C温度测试的芯片

应用领域

无线基站控制电路
光网络控制电路
仪器仪表
传感器与控制
热电偶
电阻式热探测器（RTD）
应变电桥
分流电流测量
精密滤波器

数据手册PDF

放大查看下载PDF

优惠活动

9.6折

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	精密运放
	输入偏置电流(Ib)	1.8nA
	输入失调电压(Vos)	60uV
	共模抑制比(CMRR)	120dB
	压摆率(SR)	0.3V/us
	输入失调电压温漂(Vos TC)	500nV/℃
