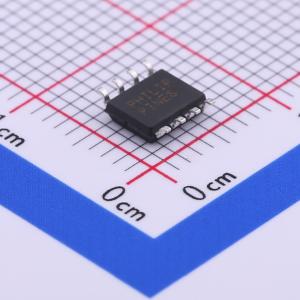

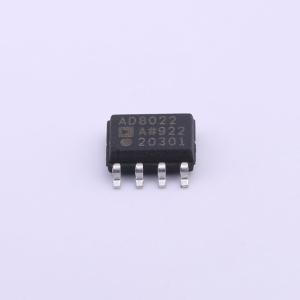

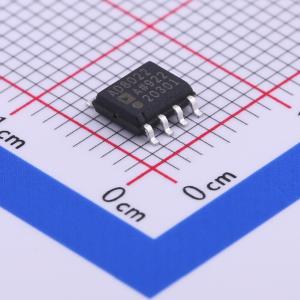

温馨提醒：图片仅供参考，商品以实物为准
AD8022ARZ-REEL7
低功耗、低噪声、高速双运放
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高速、低噪声双通道运算放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8022ARZ-REEL7
- 商品编号
- C408904
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.105克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 24V | |
| 增益带宽积(GBP) | 130MHz | |
| 输入失调电压(Vos) | 6mV | |
| 压摆率(SR) | 50V/us | |
| 输入偏置电流(Ib) | 5uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 120nA | |
| 噪声密度(eN) | 2.5nV/√Hz@100kHz | |
| 共模抑制比(CMRR) | 98dB | |
| 静态电流(Iq) | 4mA | |
| 输出电流 | 100mA | |
| 工作温度 | -40℃~+85℃ | |
| 双电源(Vee~Vcc) | 2.5V~12V；-12V~-2.5V |
商品特性
- 低功耗放大器提供低噪声和低失真，适用于xDSL调制解调器接收器
- 宽电源范围：+5 V，±2.5 V至±13 V电压供电
- 低功耗：4.0 mA/放大器
- 电压反馈易于使用，总噪声更低（与电流反馈放大器相比，输入电流噪声贡献可忽略不计）
- 低噪声和失真：2.5 nV/√Hz电压噪声，1.2 pA/√Hz电流噪声，MTPR < −66 dBc（G = +7），SFDR在200 kHz时为110 dB
- 高速：130 MHz带宽（−3 dB），G = +1，建立时间至0.1
- 高输出摆幅：在±12 V电源下为±10.1 V
- 低失调电压，典型值1.5 mV
应用领域
- 通用电信交换
- 电池供电的开关应用
- 工业控制
- 可编程控制器
- 仪器仪表
