温馨提醒：图片仅供参考，商品以实物为准

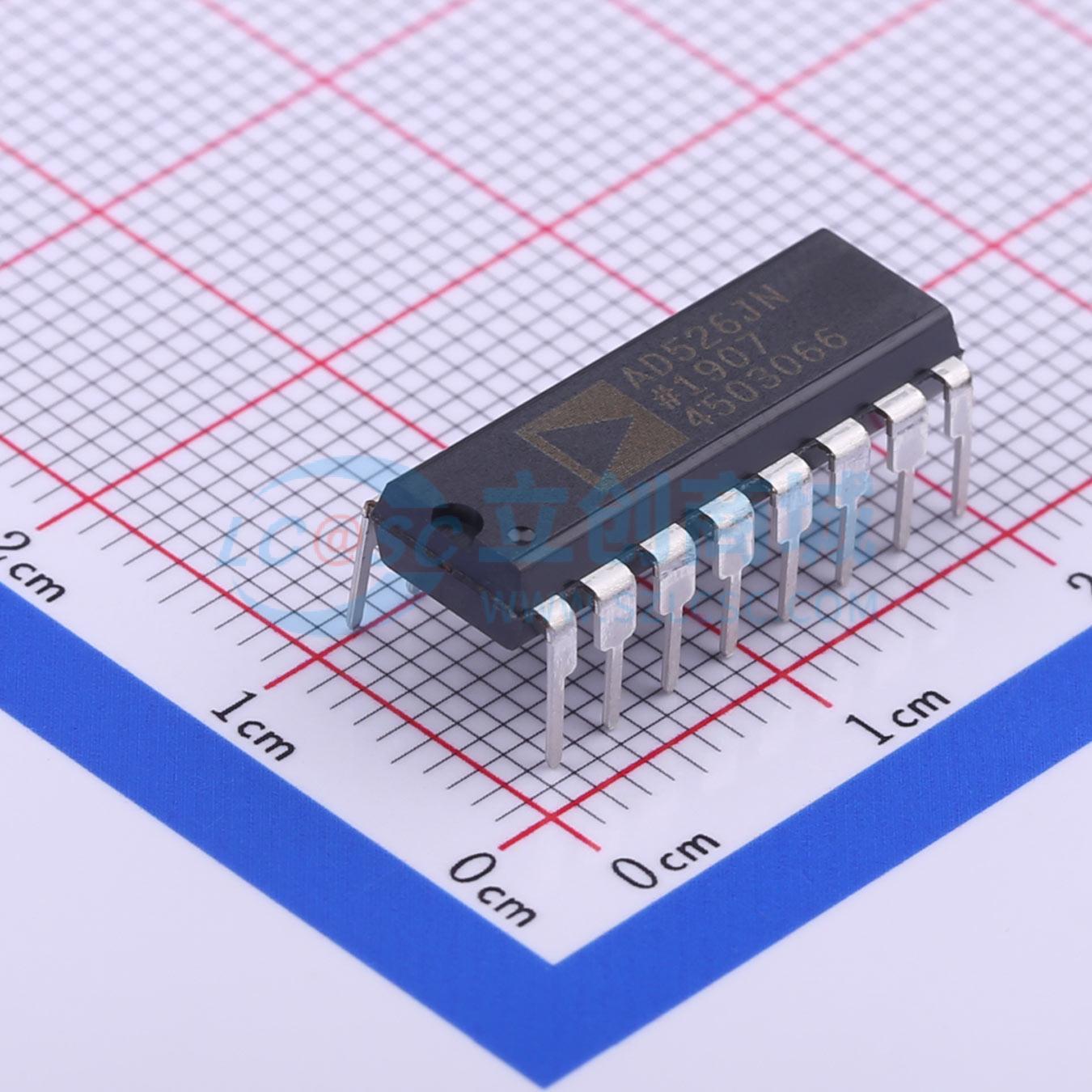

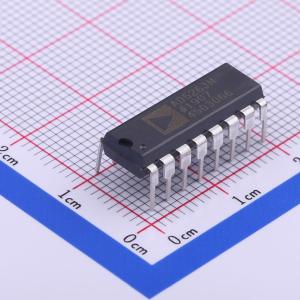

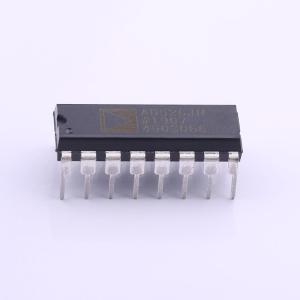

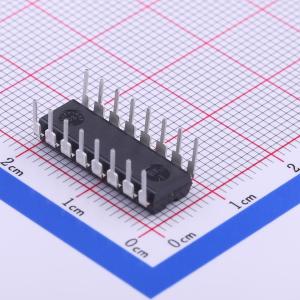

AD526JNZ
软件可编程增益放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是单端、单片软件可编程增益放大器（SPGA），可提供1、2、4、8和16的增益。它功能完整，包括放大器、电阻网络和与TTL兼容的锁存输入，无需外部组件。低增益误差和低非线性使其非常适合需要可编程增益的精密仪器应用。在增益为16时，小信号带宽为350 kHz
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD526JNZ
- 商品编号
- C408905
- 商品封装
- PDIP-16
- 包装方式
- 管装
- 商品毛重
- 1.99克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 30V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 4MHz | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 压摆率(SR) | 24V/us | |
| 输入偏置电流(Ib) | 50pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 70nV/√Hz@10Hz | |
| 共模抑制比(CMRR) | - | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | - | |
| 输出电流 | 10mA | |
| 工作温度 | -40℃~+85℃ | |
| 双电源(Vee~Vcc) | -16.5V~16.5V |
应用领域
- 动态范围扩展的ADC系统：单个AD526与12位ADC结合使用，可以为ADC系统提供96 dB的动态范围。
- 增益范围前置放大器：AD526提供完整的数字增益控制，增益以二进制步长从1到16。通过级联两个AD526，还可以实现32、64、128和256的额外增益。
