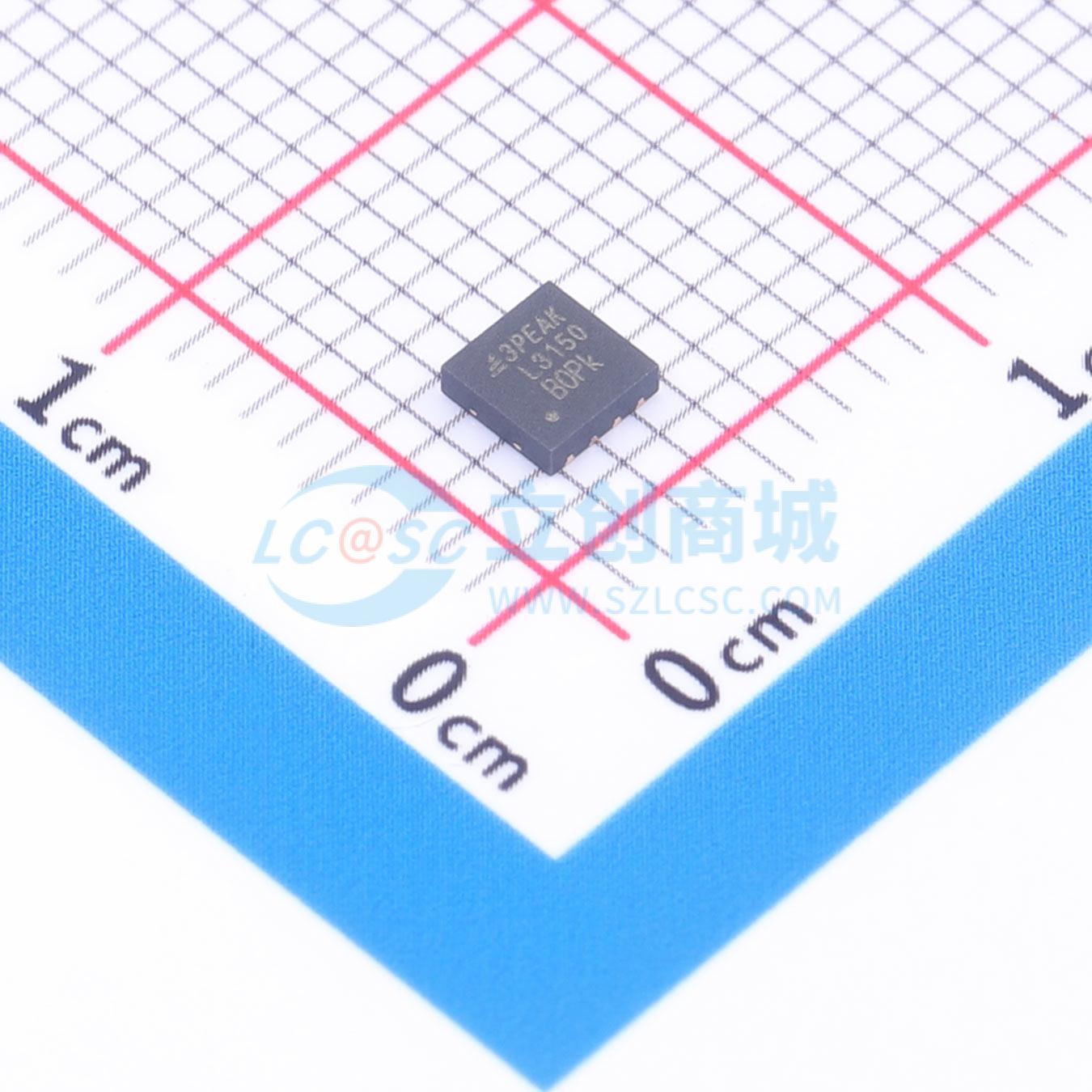

温馨提醒：图片仅供参考，商品以实物为准

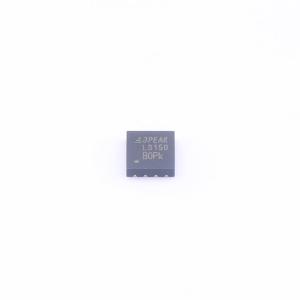

TPL803150Q-DF6R-S
宽输入、超低静态电流、低压差线性稳压器，适用于汽车应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPL803150Q-DF6R-S
- 商品编号
- C38003575
- 商品封装
- DFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.495克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 42V | |
| 输出电压 | 5V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 65dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 440mV@(200mA) | |
| 静态电流(Iq) | 3uA | |
| 功能特性 | 使能控制；过流保护；热关断；输入欠压保护 | |
| 工作温度 | -40℃~+150℃ | |
| 输出类型 | 固定 |
商品概述
TPL8031Q系列支持3V至42V（最大瞬态电压45V）的工作电压。低至3V的工作电压使TPL8031Q能够在冷启动和启停条件下继续良好工作。 TPL8031Q产品是静态电流低至3μA的低压差线性稳压器，最大输出电流能力为300mA。 具备上述特性，TPL8031Q产品是为始终开启应用中的MCU、CAN/LIN收发器以及汽车系统中与电池连接的应用供电的最佳解决方案。 TPL8031Q系列提供固定的5V和3.3V输出电压选项，支持1μF至200μF的宽范围输出电容，ESR范围为0.001Ω至10Ω。此外，TPL8031Q系列还集成了过流保护和过温保护。 TPL8031Q系列的工作环境温度范围为 -40°C至 +125°C。此外，TPL8031Q系列提供DFN3X3 - 8、EMSOP8和SOT223 - 3等散热增强型封装，以确保设备在有显著散热的情况下仍能持续工作。
商品特性
- 符合汽车应用标准
- AEC - Q100 1级，环境温度TA： - 40°C至 +125°C
- 结温TJ： - 40°C至 +150°C
- 输入电压：3V至42V
- 输出电压：
- 固定5V和3.3V
- 在线性调整率、负载调整率和工作温度范围内，输出精度为 ±2.5%
- 低电流消耗：
- 关断电流400nA
- 典型静态电流3μA
- 最大输出电流300mA
- 低压差电压：在200mA负载电流下，最大720mV
- 输出电容为1μF至200μF，ESR范围为0.001Ω至10Ω时稳定
- 集成保护：
- 过流保护
- 过温保护
- 封装选项：
- DFN3X3 - 8
- EMSOP8
- SOT223 - 3
应用领域
- 汽车仪表盘和信息娱乐系统
- 汽车前照灯和车内照明
- 汽车域控制
- 汽车车身控制模块和车门控制器
