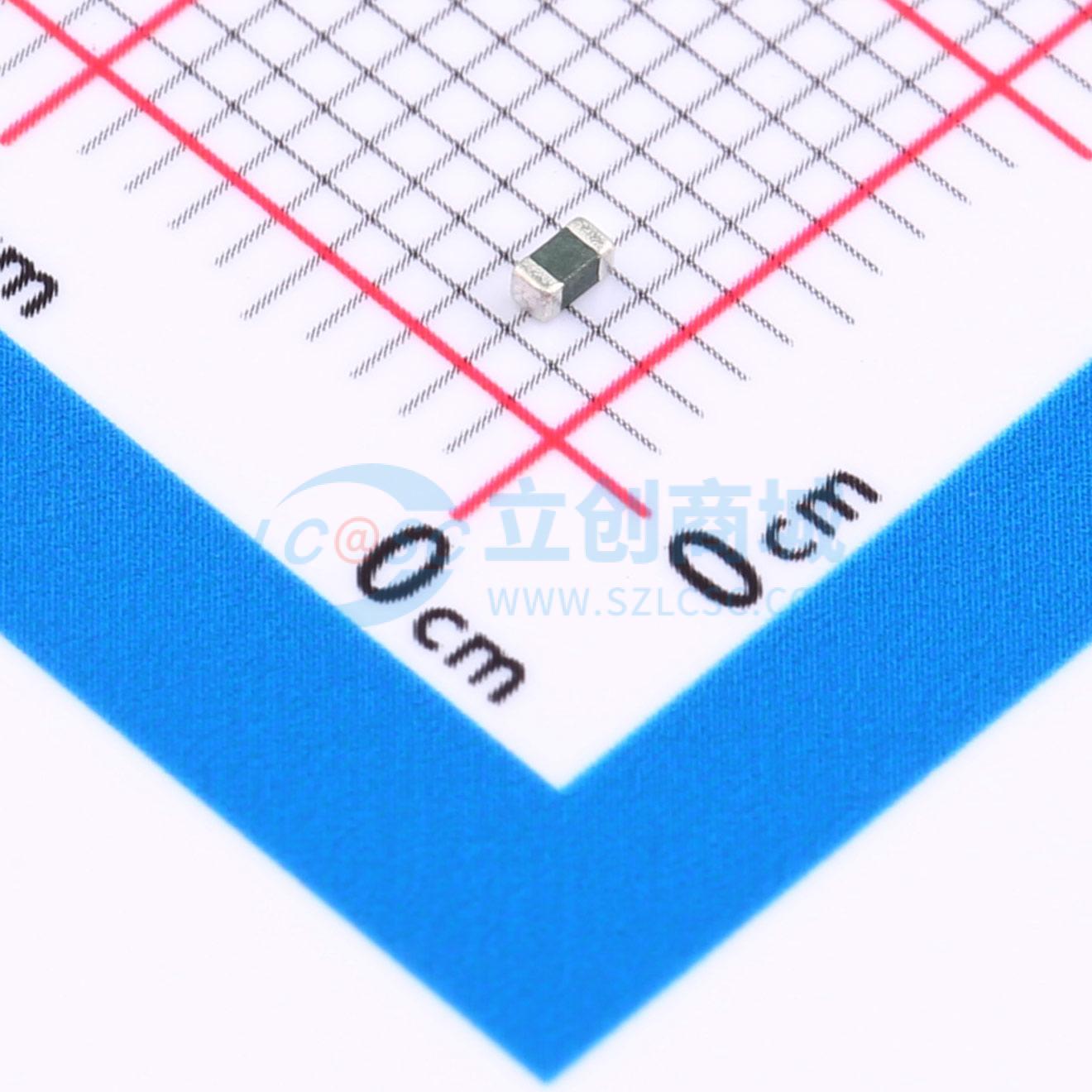

温馨提醒：图片仅供参考，商品以实物为准
VZ0603M380AGT
77V 100mJ
- 描述
- 多层片式压敏电阻是瞬态电压浪涌抑制产品系列。如今，电子电路变得更小且对外界干扰更加敏感。多层片式压敏电阻旨在保护组件免受瞬态和静电放电 (ESD) 的破坏。较宽的工作电压和能量范围使多层片式压敏电阻适用于众多应用，如I/O保护、Vcc保护、键盘保护、LCD保护、传感器保护等。多层片式压敏电阻采用多层制造技术制造，具有出色的电压钳位能力，采用无铅表面贴装形式，与现代回流焊和波峰焊工艺兼容。
- 品牌名称
- Walsin(华新科)
- 商品型号
- VZ0603M380AGT
- 商品编号
- C38007732
- 商品封装
- 0603
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 压敏电阻 | |
| 压敏电压 | 51.7V | |
| 钳位电压 | 77V | |
| 工作电压(DC) | 38V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压(AC) | 30V | |
| 峰值浪涌电流 | 30A | |
| 能量 | 100mJ | |
| 静态电容 | 90pF |
商品概述
多层芯片压敏电阻属于瞬态电压浪涌抑制产品系列，旨在保护元件免受瞬态和静电放电（ESD）的破坏。其宽广的工作电压和能量范围使其适用于输入/输出（I/O）保护、电源（Vcc）保护、键盘保护、液晶显示器（LCD）保护、传感器保护等多种应用。该芯片压敏电阻采用多层制造技术，提供优异的电压钳位能力，并以无引线表面贴装形式提供，兼容现代回流焊和波峰焊工艺。
商品特性
- 多层制造技术
- 工作温度范围：-40°C 到 85°C
- 工作电压范围（V_M(DC)）：5.5V ~ 38V
- 能够承受 IEC-61000-4-2 标准的静电放电（ESD）测试
- 双向钳位特性
应用领域
- 手机、个人数字助理（PDA）、高速数据线等的保护
- 针对 IEC 61000-4-2 标准敏感元件的静电放电（ESD）保护
- 视频与音频端口的保护
