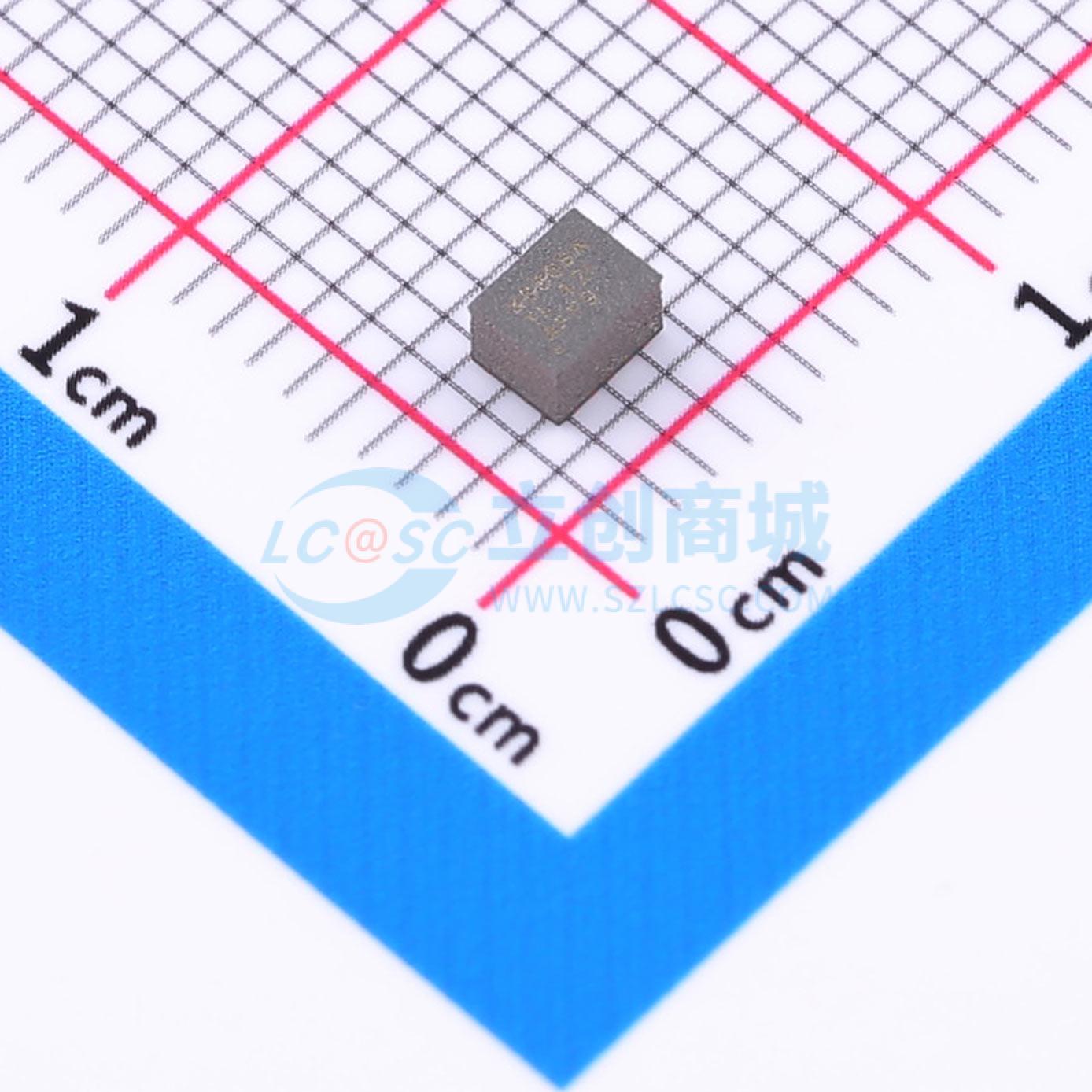

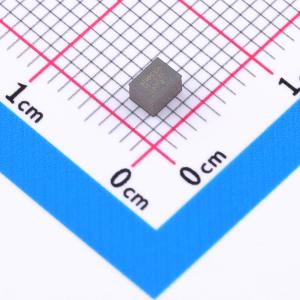

温馨提醒：图片仅供参考，商品以实物为准

XPSM82866AA0PRCFR

降压型 6A 2.4V~5.5V

描述: 该系列设备为4A和6A降压转换器电源模块，专为小尺寸和高效率设计。电源模块集成同步降压转换器和电感器，简化设计，减少外部组件，节省PCB面积。低轮廓和紧凑的解决方案可通过标准表面贴装设备进行自动组装。通过DCS-Control架构和出色的负载瞬态性能，即使使用小输出电容，也能实现紧密的输出电压精度。在中到重负载下，转换器以PWM模式运行，并在轻负载时自动进入省电模式，以在整个负载电流范围内保持高效率。设备也可强制进入PWM模式以实现最小输出电压纹波。EN和PG引脚支持排序配置，带来灵活的系统设计。集成软启动可减少输入电源所需的浪涌电流。RDJ封装支持高度为1.4mm的薄型设计。
品牌名称: TI(德州仪器)
商品型号: XPSM82866AA0PRCFR
商品编号: C37984446
商品封装: QFN-15-FCMOD
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

TPSM8286xA 器件系列包含旨在实现小解决方案尺寸和高效率的 4A 和 6A 降压转换器电源模块。该电源模块集成了同步降压转换器和电感器，可简化设计、减少外部元件并节省印刷电路板 (PCB) 面积。该器件采用紧凑的薄型封装，旨在通过标准表面贴装设备进行自动组装。采用的 DCS-Control 架构可实现严格的输出电压精度（即使与小型输出电容搭配工作时也是如此），以及出色的负载瞬态性能。该系列转换器在中高负载条件下以 PWM 模式运行，并在轻负载时自动进入节能模式运行，从而在整个负载电流范围内保持高效率。此类器件还可强制进入 PWM 模式运行，以实现超小的输出电压纹波。器件的 EN 和 PG 引脚支持顺序配置，可带来灵活的系统设计。集成的软启动功能降低了输入电源需要提供的浪涌电流。RDJ 封装支持高度为 1.4mm 的薄型设计。

商品特性

效率高达 96%
优异的热性能
1%的输出电压精度
可实现快速瞬态响应的 DCS-Control 拓扑
专为满足低 EMI 要求而设计
采用 MagPack 技术屏蔽电感器和 IC
无键合线封装
通过优化的引脚排列简化了布局
输入电压范围为 2.4V 至 5.5V
同一器件型号可提供：
- 0.6V 至 VIN 可调节输出电压
- 13 个集成式固定输出电压选项
强制 PWM 或省电模式
具有窗口比较器的电源正常状态指示器
2.4MHz 开关频率
4μA 运行静态电流
输出电压放电
100%占空比模式
-40°C 至 125°C 工作温度范围
间距为 0.5mm 的 QFN 封装：
- RDJ、RDM：3.5mm×4.0mm
- RCF (MagPack)：2.3mm×3.0mm
设计尺寸小：
- RDJ、RDM：35mm² 设计尺寸
- RCF (MagPack)：28mm² 设计尺寸

应用领域

适用于 FPGA、CPU、ASIC 的内核电源
光学模块
工业运输
工厂自动化和控制

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.4V~5.5V
	输出电压	600mV~5.5V
	输出电流	6A
	开关频率	2.4MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	4uA
	开关管(内置/外置)	内置
	输出类型	可调
