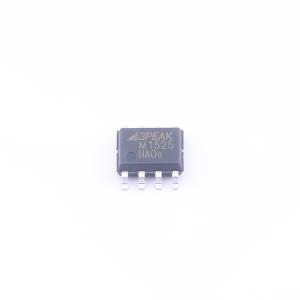

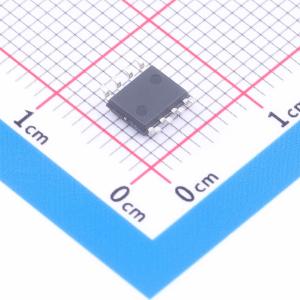

温馨提醒：图片仅供参考，商品以实物为准
TPM1525-SO1R-S
内置MOSFET和驱动器的单片半桥功率级DrMOS，支持100%占空比，具备过流和短路保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPM1525-SO1R-S
- 商品编号
- C37989271
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.994克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 工作电压 | 7V~140V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 15A | |
| 导通电阻 | 300mΩ | |
| 功能特性 | 过热保护(OTP)；短路保护(SCP)；过流保护(OCP)；欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ |
商品概述
TPM1525是一款单片半桥功率级器件，内置150-V MOSFET和驱动器。该器件可在高达150-V的输入电源电压下提供和吸收15-A的脉冲电流。 TPM1525为逻辑输入提供10-ns的消抖时间。死区时间经过优化，以最小化传播延迟时间。上升和下降时间得到良好控制，以优化EMI性能。 TPM1525为输出提供过流保护和短路保护。 通过内部电荷泵，TPM1525支持100%占空比，当IN引脚的逻辑输入电平为高电平时，可使高端MOSFET保持导通状态。 TPM1525采用8引脚SOP封装。
商品特性
- MOSFET的输入电压为7-V至150-V
- 器件电源范围为3.0-V至6.0-V
- 源极和漏极脉冲电流能力为15-A
- 内部电荷泵支持100%占空比操作
- 逻辑输入的消抖时间为10-ns
- 传播延迟时间为40-ns
- 上升和下降转换速率为3-V/ns
- 过流保护
- 短路保护
- 工作结温范围为 -40°C至 +125°C
- 采用8引脚SOP封装
应用领域
- 电容性负载的大电流驱动器
- 高压转换器
- 压电驱动器
