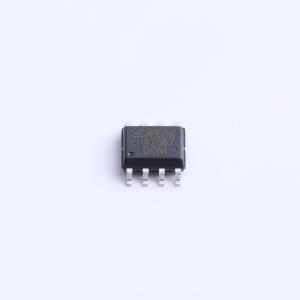

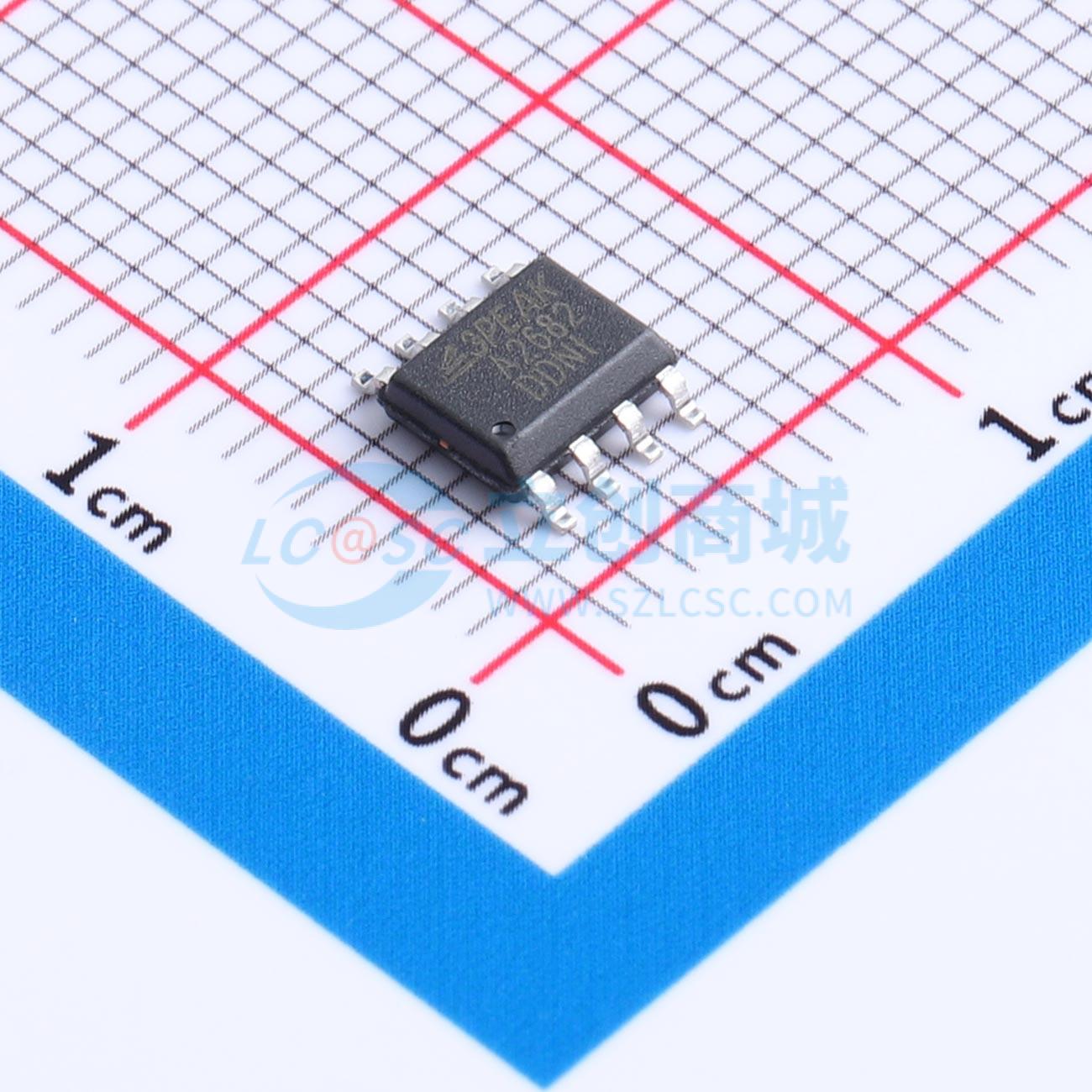

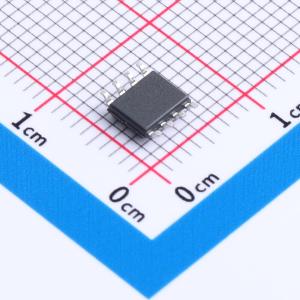

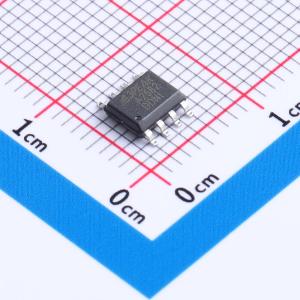

TPA2682-SO1R
36V低噪声运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是高电源电压放大器，具有低噪声和高频响应。采用专有和专利设计技术，可实现出色的交流性能，带宽为20MHz，压摆率为10V/μs，失真低，每个放大器的静态电流仅为6mA。该特性组合使其成为工业控制、电机控制和音频放大、声音端口和其他消费音频的理想选择。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPA2682-SO1R
- 商品编号
- C37795298
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | - | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 20MHz | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 10V/us | |
| 输入偏置电流(Ib) | 100nA | |
| 输入失调电流(Ios) | 100nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 10nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 120dB | |
| 静态电流(Iq) | 6mA | |
| 输出电流 | 100mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 8V~36V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 内置补偿；ESD保护 |
商品概述
TPA268X系列放大器是最新的高电源电压放大器，具有低噪声和高频响应特性。它们采用了3PEAK专有的专利设计技术，实现了非常出色的交流性能，带宽为20MHz，压摆率为10V/μs，失真低，每个放大器的静态电流仅为6mA。这些特性的组合使TPA268X成为工业控制、电机控制、音频放大、声音端口和其他消费音频应用的理想选择。
商品特性
- 电源电压：8V至36V
- 失调电压：±3mV
- 差分输入电压范围可达电源轨，可作为比较器工作
- 带宽：20MHz，压摆率：10V/μs
- 低噪声：
- 100Hz时电压噪声密度为10nV/√Hz
- 0.1至10Hz电压噪声为0.8μVₚ₋ₚ
- 输入轨至 -Vs，无内部ESD二极管连接至 +Vs
- 高电源抑制比（PSRR+）：100kHz时为80dB
- 工作温度范围：40°C至125°C
应用领域
- 仪器仪表
- 有源滤波器
- ASIC输入或输出放大器
- 传感器接口
- 工业控制
