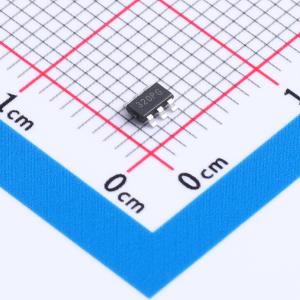

温馨提醒：图片仅供参考，商品以实物为准
TPP302080-T6TR
30V输入、2A同步降压稳压器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPP302080-T6TR
- 商品编号
- C37796792
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.0215克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~30V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 390kHz~590kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 70uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护；打嗝限流 |
商品概述
TPP30208x系列是一款简单易用、输出2A的同步降压开关模式转换器，集成功率MOSFET。该系列在TSOT23-6封装中集成了低RDS(ON)功率晶体管，并具备内部软启动、环路补偿和保护功能。TPP30208x系列提供了一个非常紧凑的解决方案，能够在宽输入电源范围内实现2A连续输出电流，并具有优异的负载和线路调整率。该系列提供500kHz和2.2MHz两种不同版本的开关频率，同时支持轻载PSM模式以节省静态电流，以及强制PWM模式以维持固定的开关频率。该器件采用6引脚TSOT23-6封装，支持从-40°C到125°C的宽工作环境温度范围。
商品特性
- 宽电源电压范围：4.5 V 至 30 V
- 内部功率FET：180 mΩ 和 90 mΩ
- 高效率同步模式操作
- 固定开关频率 — 500 kHz (TPP302080/2) 或 2.2 MHz (TPP302081/3)
- 低至2μA的关断电流，70μA静态电流
- 内部轻载省电模式，实现轻载时的高效率 (TPP302080/1)
- 强制PWM模式，实现低输出纹波 (TPP302082/3)
- 内部2ms软启动定时器
- 内部环路补偿
- 带打嗝模式的过流保护
- 输出过压保护
- 热关断保护
- 小外形TSOT23-6封装
- 工作环境温度范围：-40°C 至 125°C
应用领域
- 12V分布式电源
- 工业应用
- 通用用途
