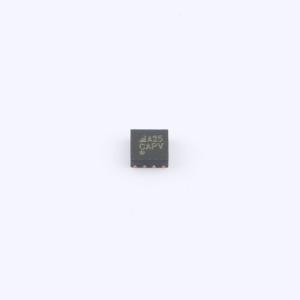

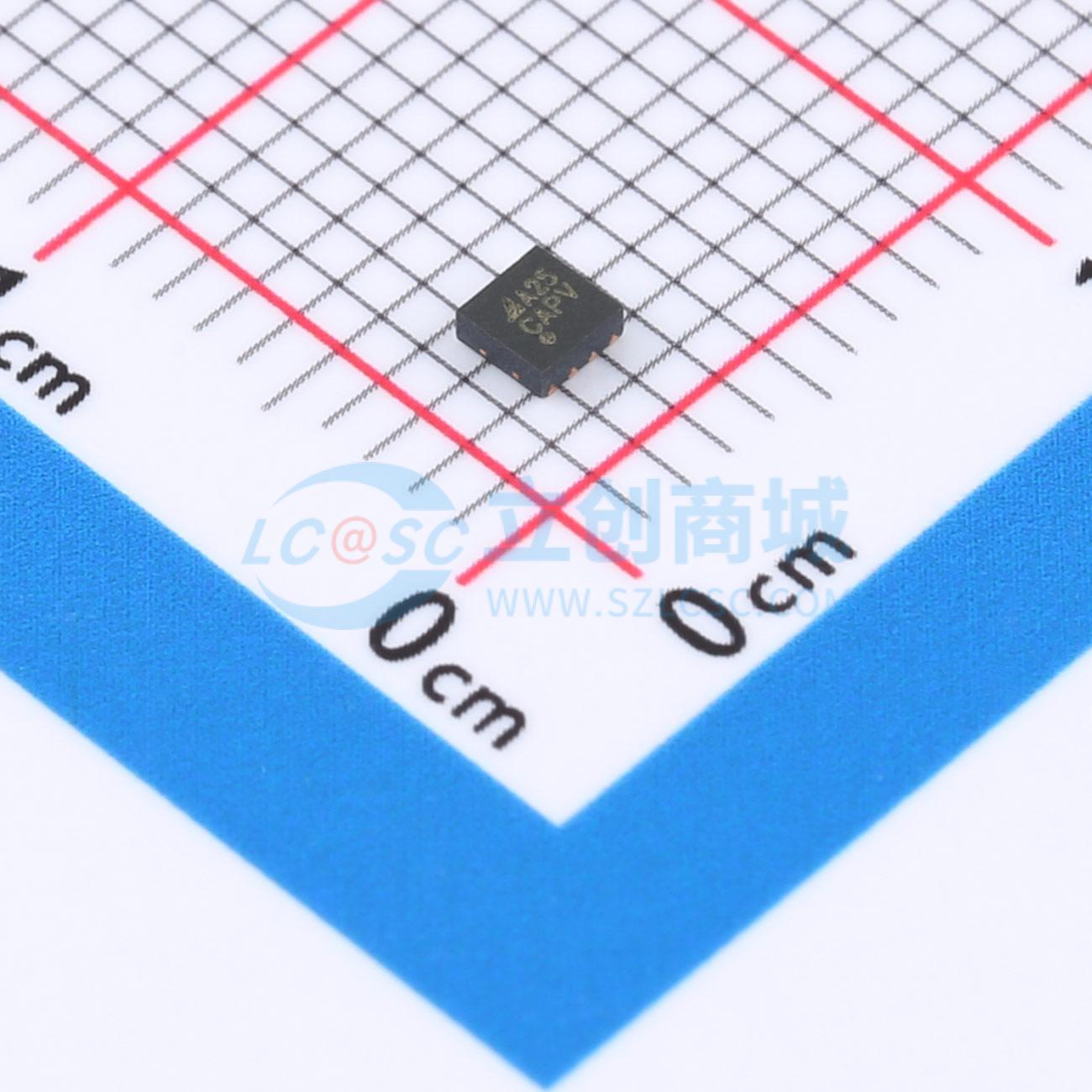

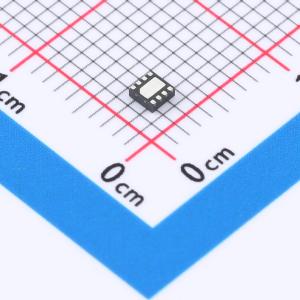

TPH2861-DF4R-S
5V，G=7稳定，8GHz高速运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款高速、低噪声运算放大器，具有高速BJT输入，适用于宽带跨阻和电压放大器应用。具有8-GHz的增益带宽积，即使在宽带跨阻（TIA）应用中跨阻约为几十kΩ时，也能实现足够的闭环带宽。具有850 MHz（2Vₚ₋ₚ）的大信号带宽、2750 V/μs的压摆率，过载恢复仅需2.8 ns，适用于高速脉冲应用。反馈引脚（FB）减少了PCB上输入和输出之间反馈网络连接的距离，有利于实现高闭环带宽。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPH2861-DF4R-S
- 商品编号
- C37737848
- 商品封装
- DFN-8(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.019克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 8GHz | |
| 输入失调电压(Vos) | 1.8mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 2.7V/ns | |
| 输入偏置电流(Ib) | 23uA | |
| 输入失调电流(Ios) | 4uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 1.1nV/√Hz@1MHz | |
| 共模抑制比(CMRR) | 123dB | |
| 静态电流(Iq) | 19mA | |
| 输出电流 | 85mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 3.3V~5.25V | |
| 双电源电压(Vee~Vcc) | 1.65V~2.625V；-2.625V~-1.65V | |
| 功能特性 | - |
商品概述
TPH2861是一款高速、低噪声运算放大器，采用高速BJT输入，适用于宽带跨阻和电压放大器应用。该器件具有8 GHz增益带宽积，即使在宽带跨阻放大器应用中跨阻约为数十kΩ时，也能实现足够的闭环带宽。TPH2861还具有850 MHz的大信号带宽、2750 V/μs的压摆率以及仅2.8 ns的过载恢复时间，使其适用于高速脉冲应用。TPH2861的反馈引脚(FB)缩短了PCB上输入与输出之间反馈网络的连接距离，有利于实现高闭环带宽。
商品特性
- 供电电压：3.3 V ~ 5.25 V
- 高增益带宽积：8 GHz
- 高压摆率：2700 V/μs
- 偏移电压：25°C时最大±1.2 mV
- 增益大于7 V/V时保持稳定
- 静态电流：19 mA
- 过载恢复时间：2.8 ns
- 封装：DFN2X2-8
- 工作温度范围：-40°C ~ 125°C
应用领域
- 汽车激光
- 实验室设备
- 自动测试设备
- OTDR
- 激光测距仪
