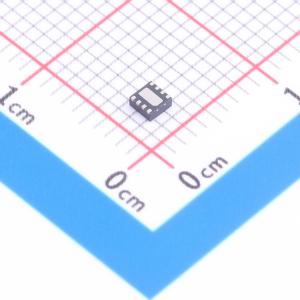

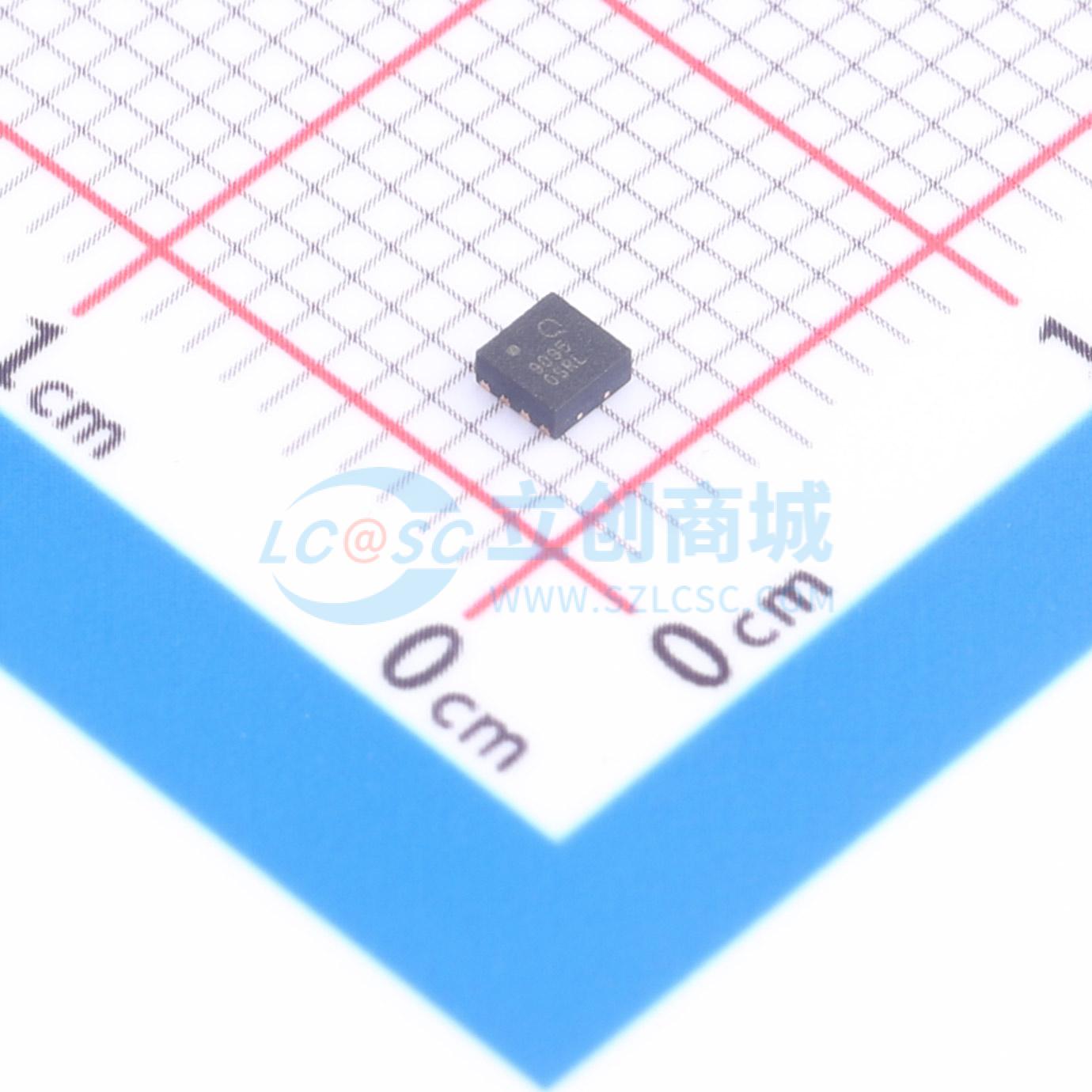

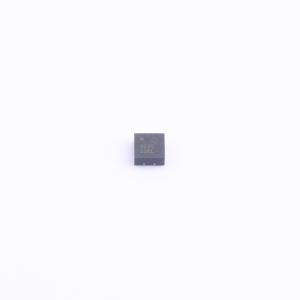

温馨提醒：图片仅供参考，商品以实物为准
QPL9095TR7
超低噪声、带旁路功能的LNA放大器，采用E-pHEMT工艺，适用于无线基础设施
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Qorvo
- 商品型号
- QPL9095TR7
- 商品编号
- C37733383
- 商品封装
- DFN-8(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.52克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF放大器 | |
| 频率 | - | |
| 增益 | 22dB | |
| 噪声系数 | 0.6dB | |
| 工作电压 | 3V~5.25V | |
| 工作电流 | 53mA |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | 20dBm | |
| 工作温度 | -40℃~+105℃ | |
| 输入回波损耗 | 8.5dB | |
| 输出回波损耗 | 11dB | |
| IP3 | 33dBm | |
| 功能特性 | - |
商品概述
QPL9095是一款高线性度、超低噪声增益模块放大器，产品集成了旁路模式功能。在900MHz频率下，该放大器通常可提供22dB增益、+33dBm的OIP3和0.6dB的噪声系数，同时从+4.2V电源汲取50mA电流。
QPL9095采用高性能E-pHEMT工艺进行内部匹配，仅需四个外部元件即可通过单正电源工作：一个外部射频扼流圈和隔直/旁路电容。这款低噪声放大器包含内部有源偏置，可在不同温度下保持高性能。
QPL9095针对500MHz - 2000MHz频段进行了优化，目标应用于无线基础设施领域。QPL9095采用2×2mm DFN封装。
商品特性
- 500MHz - 2000MHz工作带宽
- 集成旁路模式的LNA
- 可关闭LNA和旁路模式
- 超低噪声，900MHz时为0.6dB
- 900MHz时增益为22dB
- LNA模式下输出IP3为+33dBm
- 旁路模式下输出IP3为+35dBm
- 内部匹配
- 仅需正电源，+3.3V至+5V
- 2×2mm 8引脚DFN塑料封装
应用领域
- 基站接收器
- 中继器/DAS
- 塔顶放大器
- 移动基础设施
- 通用无线
- TDD或FDD系统
