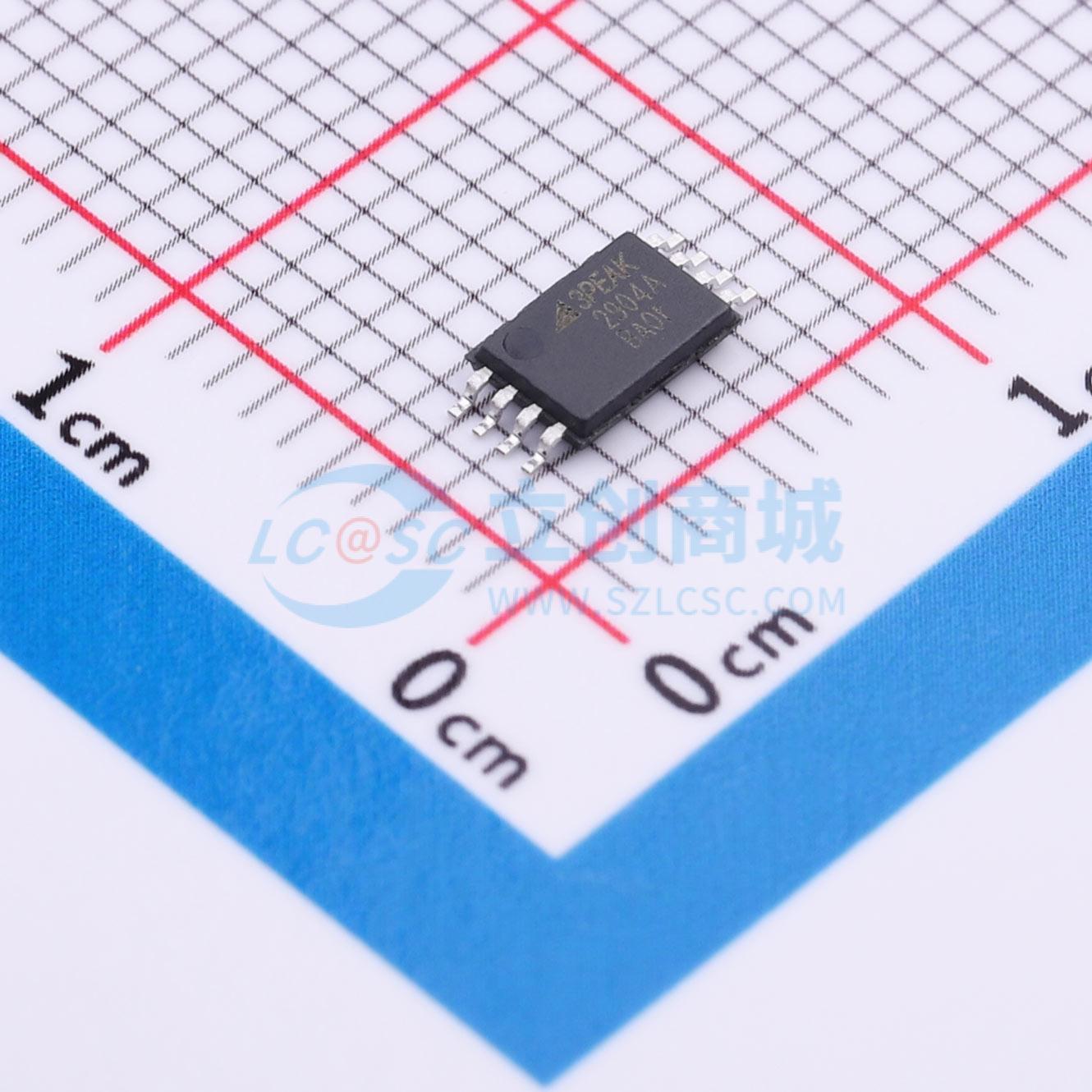

温馨提醒：图片仅供参考，商品以实物为准
LM2904A-TSR
36V通用运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一系列新型高电源电压放大器，具有低失调、低功耗和稳定的频率响应。采用专有和专利设计技术，实现了出色的交流性能，带宽为0.9 MHz，压摆率为0.5 V/μs，最大失调为3 mV，每个放大器仅消耗100 μA的静态电流。输入共模电压范围扩展到-Vs，输出摆幅为轨到轨。可作为市售运算放大器的直接替代品，以降低功耗并改善输入/输出范围和性能。其特性组合使其成为电源模块、工业控制、电机控制和音频应用的理想选择。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- LM2904A-TSR
- 商品编号
- C37721469
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.0642克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 900kHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 60pA | |
| 输入失调电流(Ios) | 500pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 70nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 120dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 110uA | |
| 输出电流 | 30mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 3V~36V | |
| 双电源电压(Vee~Vcc) | -18V~-1.5V；1.5V~18V | |
| 功能特性 | - |
