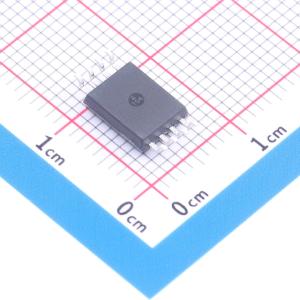

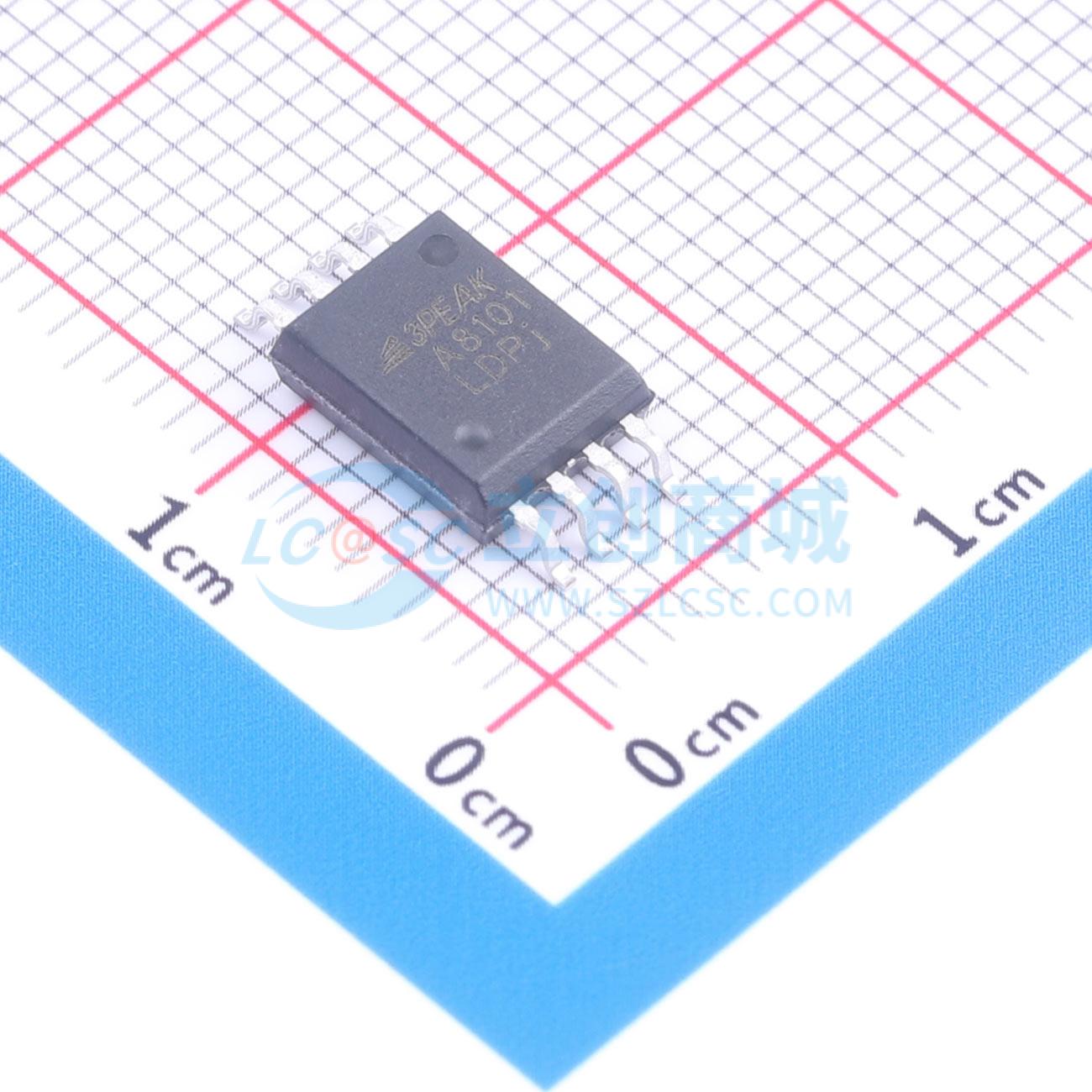

TPA8101-SOAR
电容二氧化硅绝缘屏障隔离的精密Delta-Sigma调制器，支持电机控制精确电流控制，具备系统级诊断功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPA8101-SOAR
- 商品编号
- C37714885
- 商品封装
- WSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.886克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式放大器 | |
| 差分输入电压 | ±320mV | |
| 带宽(-3db) | 1.2MHz | |
| 增益 | - | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 5uV | |
| 输入偏置电流(Ib) | 17uA | |
| 输出类型 | 非差分 |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 5000 | |
| CMTI(kV/us) | 100kV/us | |
| 共模抑制比(CMRR) | 95dB | |
| 功能特性 | 故障检测；隔离式ΔΣ(Sigma-Delta)调制器 | |
| 输入侧工作电压 | 3V~5.5V | |
| 输出侧工作电压 | 3V~5.5V | |
| 工作温度 | -40℃~+125℃ |
商品概述
该器件是一款精密的Δ-Σ调制器，其输出通过电容二氧化硅绝缘屏障与输入电路隔离。该WSOP8封装的隔离屏障根据UL 1577标准认证可提供高达5000 VRMS的隔离。该器件的共模瞬变抗扰度通过创新的电路设计和优化的结构得到显著增强。器件输入设计用于连接分流电阻或其他低电平信号源。其卓越的性能支持电机控制应用中的精确电流控制。共模过压和缺失高侧电源电压检测功能提供系统级诊断。该器件提供WSOP8和TSSOP8封装，工作温度范围为−40°C至+125°C。
商品特性
- CMTI：100 kV/μs
- 输入电压范围：±250 mV
- 极低的失调误差：25°C时最大150 μV
- 极低的增益误差：25°C时最大0.15%
- 系统级诊断功能
- 宽温度范围：−40°C至+125°C
- 通过AEC-Q100可靠性测试，符合汽车应用资格
- 已完成的安全相关认证：符合GB 4943.1的CQC认证、CB认证、符合UL 1577的5000-VRMS隔离等级认证、CSA和TUV认证
- 正在进行的安全相关认证：符合DIN VDE V 0884-17 (IEC60747-17)的VDE认证
应用领域
- 工业自动化
- 电机控制
- 电源
