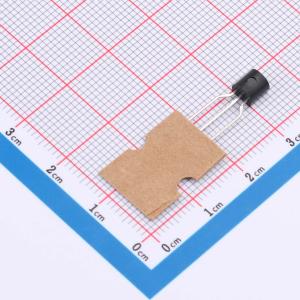

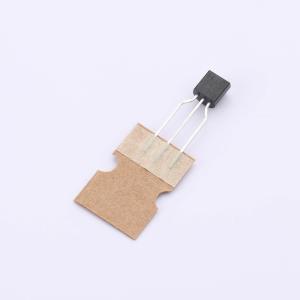

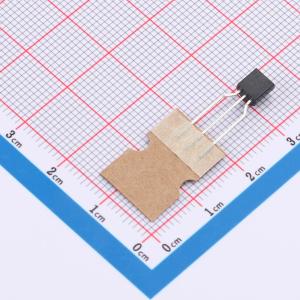

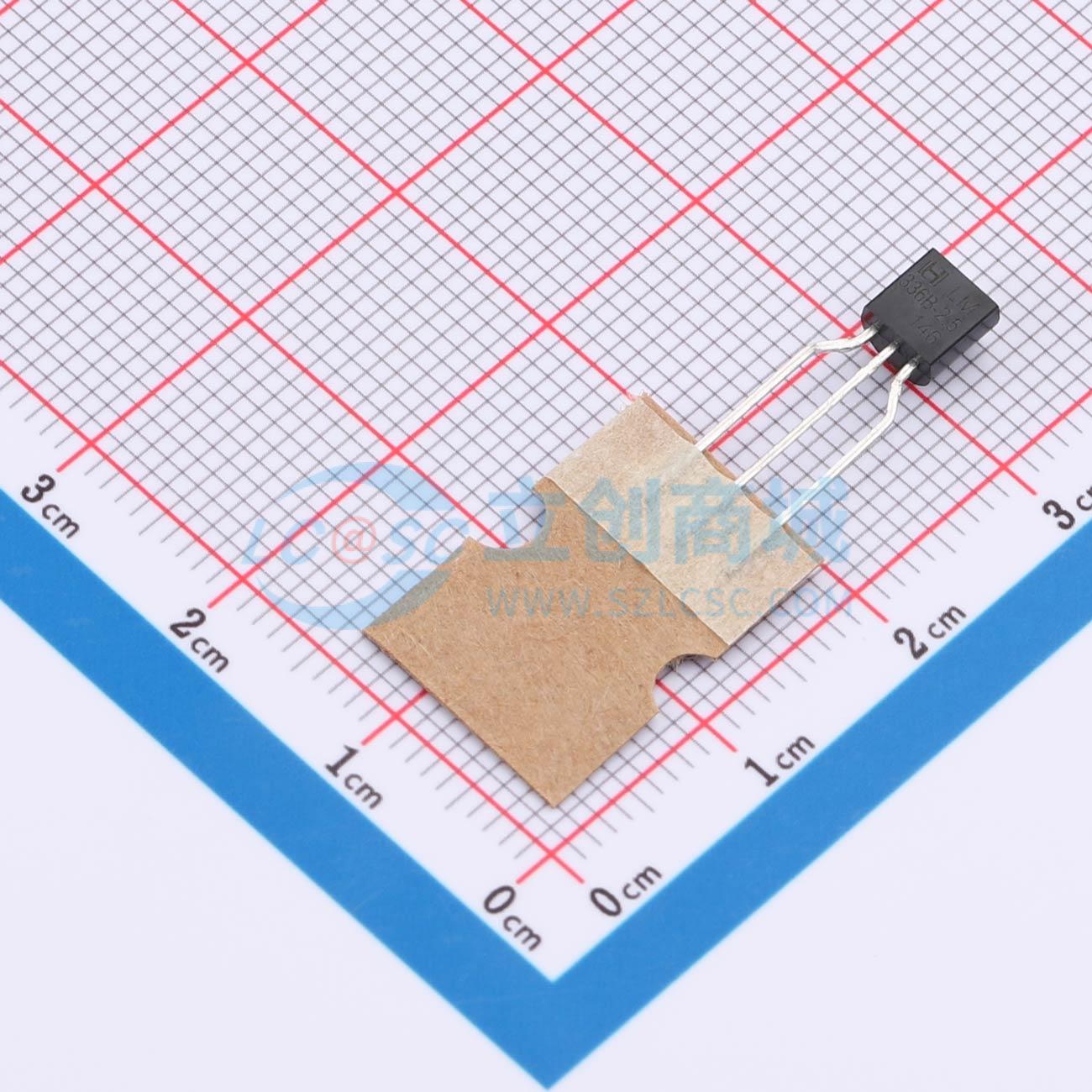

温馨提醒：图片仅供参考，商品以实物为准
LM336BTA-2.5
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | - | |
| 输出电压 | 2.5V | |
| 输出电流 | 10mA | |
| 精度 | ±2% | |
| 温度系数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电压基准类型 | 并联 | |
| 静态电流(Iq) | - | |
| 最小阴极电流调节 | 400uA | |
| 噪声(0.1Hz-10Hz) | - | |
| 噪声(10Hz-10kHz) | - | |
| 工作温度 | 0℃~+70℃ |
商品概述
LM336-2.5/5.0集成电路是精密的2.5V和5.0V分流稳压二极管。单片集成电路LM336-2.5电压基准作为低温系数2.5V齐纳二极管工作，具有0.2Ω动态阻抗。单片集成电路LM336-5.0电压基准作为低温系数5V齐纳二极管工作，具有0.6Ω动态阻抗。LM336上的第三个端子允许轻松微调基准电压和温度系数。LM336系列可用作数字电压表、电源或运算放大器电路中的精密低压基准。其2.5V和5.0V电压使其便于从低压电源获得稳定的基准。此外，由于LM336-2.5/5.0作为分流稳压器工作，它既可用作正电压基准，也可用作负电压基准。LM336的额定工作温度范围为0℃至70℃。
商品特性
- 2.5V时工作电流范围宽，为400μA至10mA
- 5.0V时工作电流范围宽，为600μA至10mA
- 保证温度稳定性
- 快速开启
- 易于微调以获得最小的温度漂移
- 提供TO-92和SOP-8封装
应用领域
- 2.5V/5.0V系统基准源
- 模数/数模转换器参考
- 数字电压表
- 电源监控
- 精密电流源
