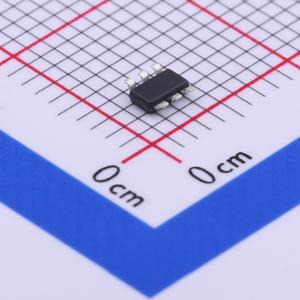

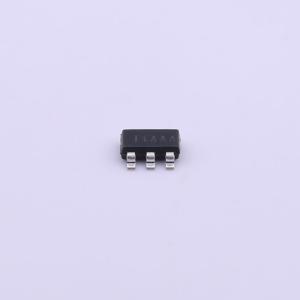

温馨提醒：图片仅供参考，商品以实物为准
SY8113GADC
高效500kHz 3A 18V输入同步降压DC-DC转换器
- 描述
- SY8113G是一款高效的500kHz同步降压DC-DC转换器,能够提供3A的输出电流。该芯片的工作输入电压范围为4.5V到18V,集成了主开关和同步开关,具有非常低的导通电阻,以减少传导损耗。该芯片始终在连续模式下工作,具有低输出纹波和小型电感器和电容器。
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY8113GADC
- 商品编号
- C406385
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
SY8113G是一款高效的500 kHz同步降压DC-DC转换器，能够提供3A电流。SY8113G的输入电压范围宽，为4.5V至18V，并且集成了导通电阻RDS(ON)极低的主开关和同步开关，以最大限度地降低传导损耗。 SY8113G始终在连续导通模式下工作，500 kHz的开关频率可实现低输出纹波，并减小电感和电容的尺寸。 SY8113G具备逐周期限流和热关断保护等保护功能。SY8113G会感应输出电压状况以实现故障保护。
商品特性
- 内部开关（上/下）的低导通电阻RDS(ON)：80 mΩ/40 mΩ
- 4.5 - 18V输入电压范围
- 3A输出电流能力
- 500 kHz开关频率
- 即时PWM架构，实现快速瞬态响应
- 逐周期峰值电流限制
- 内部软启动功能限制浪涌电流
- ±1.5%的0.6V参考电压
- TSOT23 - 6封装
应用领域
- 机顶盒
- 便携式电视
- 接入点路由器
- DSL调制解调器
- 液晶电视
