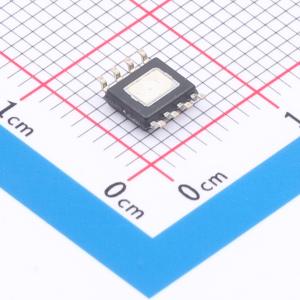

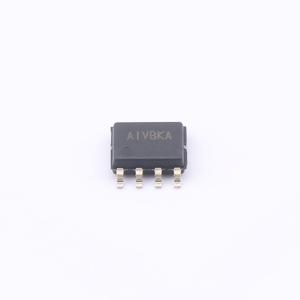

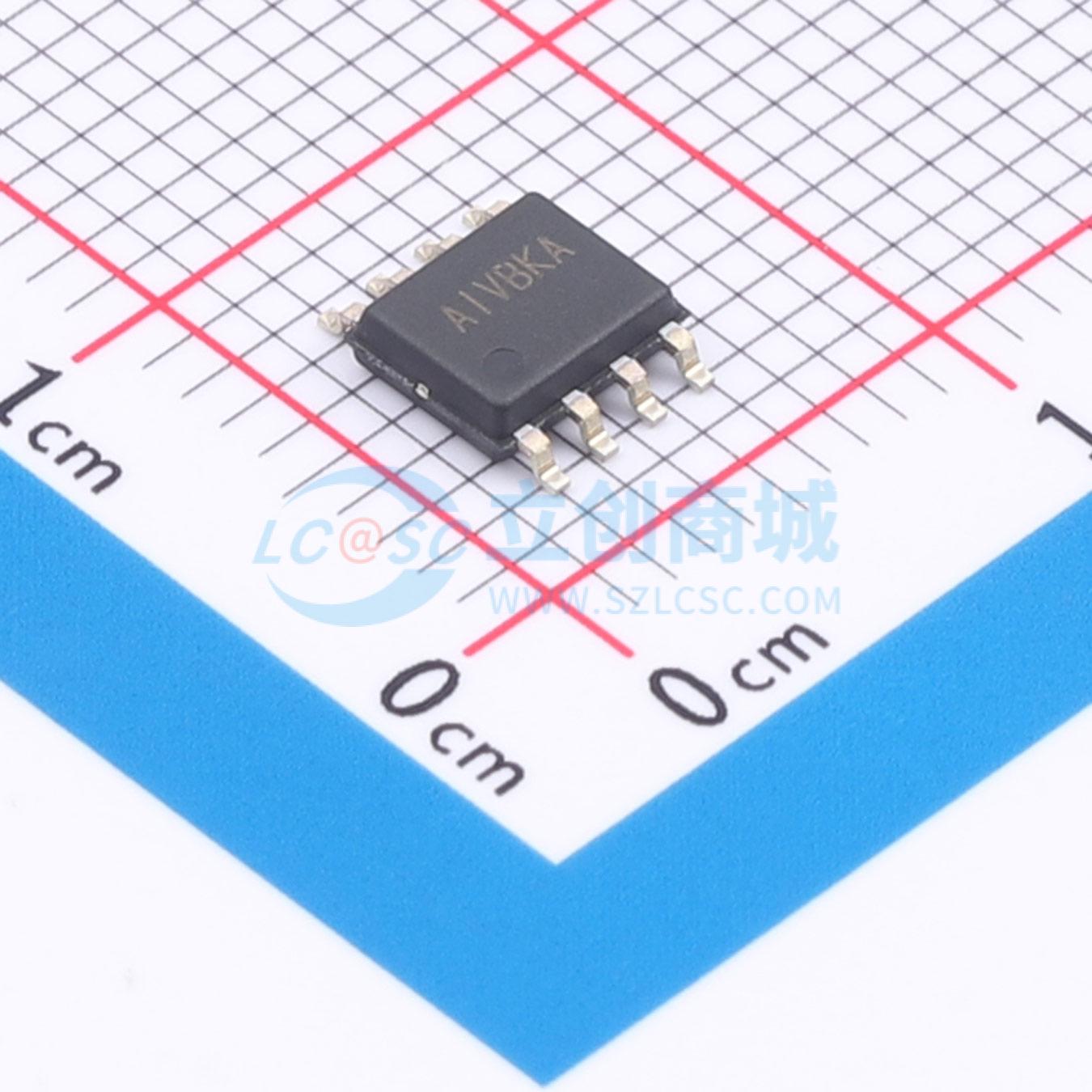

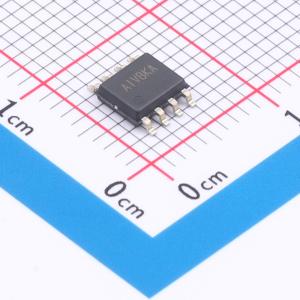

SY8233FCC

高效快速响应3A 23V输入同步降压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SY8233是一款高效率的同步降压DC-DC转换器,能够提供3A的输出电流。它的工作输入电压范围为4.5V到23V,并集成了主开关和同步开关,以降低导通损耗。采用瞬时PWM架构实现快速瞬态响应,开关频率为500kHz。该芯片具有可编程软启动功能,以限制浪涌电流。
品牌名称: Silergy(矽力杰)
商品型号: SY8233FCC
商品编号: C406381
商品封装: SO-8-E
包装方式: 编带
商品毛重: 0.179148克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

商品概述

SY8233是一款高效同步降压DC-DC转换器，能够提供3A输出电流。SY8233的输入电压范围宽，为4.5V至23V，并且集成了导通电阻RDS(ON)极低的主开关和同步开关，以最大限度降低传导损耗。 SY8233采用即时PWM架构，可在高降压应用中实现快速瞬态响应，并在轻载时保持高效率。此外，在连续导通模式下，它以500kHz的准恒定频率工作，以减小电感和电容的尺寸。

商品特性

内部开关（上/下）的低RDS(ON)：130/90 mΩ
4.5 - 23V输入电压范围
即时PWM架构，实现快速瞬态响应
可编程软启动，限制浪涌电流
准恒定频率：500kHz
3A输出电流能力
0.6V参考电压，精度为1.5%
符合RoHS标准且无卤
紧凑封装：SO8E

应用领域

便携式电视
接入点
路由器
DSL调制解调器
液晶电视

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~23V
	输出电压	-
	输出电流	3A
	开关频率	500kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	400uA
	开关管(内置/外置)	内置
	输出类型	可调
