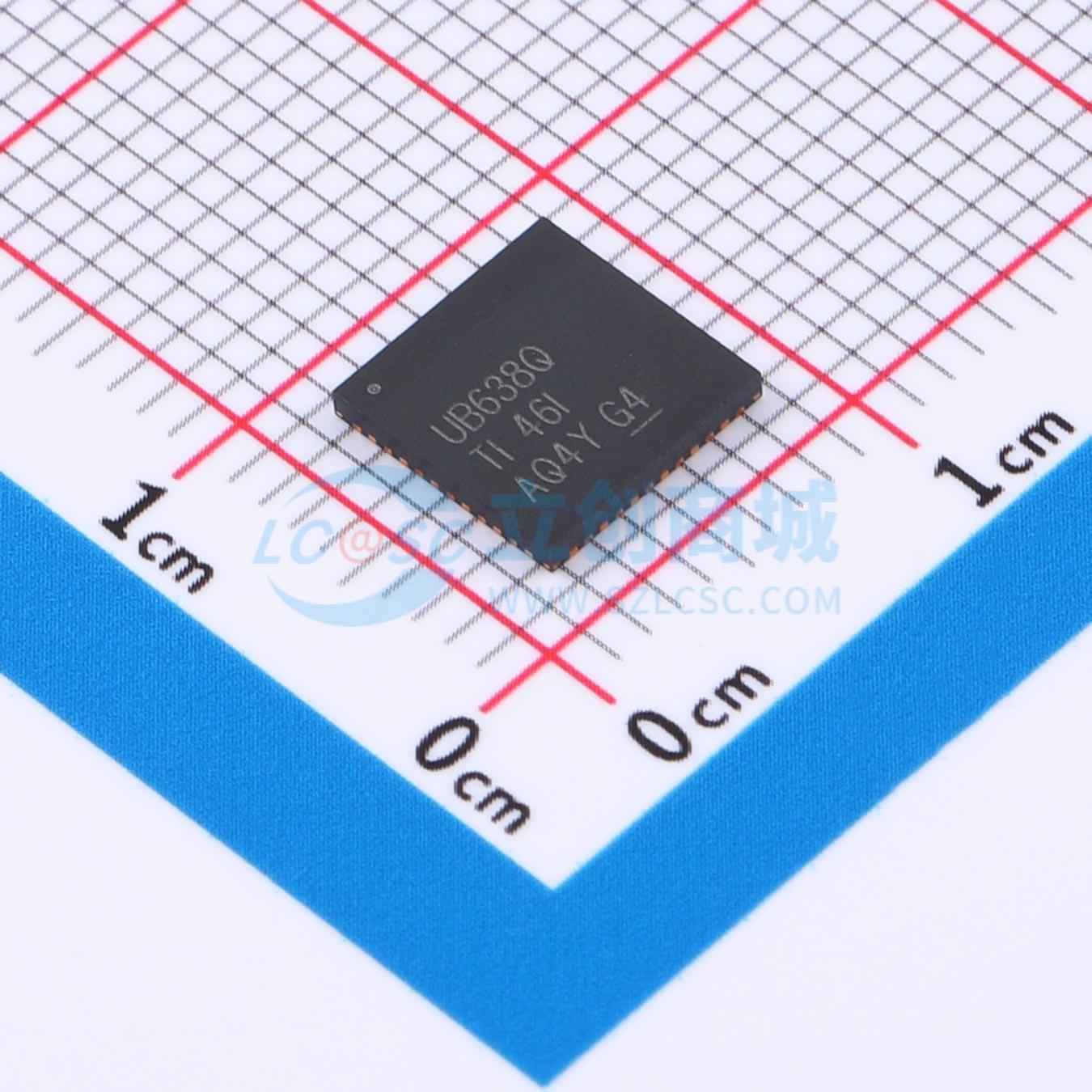

DS90UB638TRGZRQ1

多功能解串器通过FPD-Link III接口接收串行传感器数据

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 一款多功能解串器，可通过FPD-LinkIII接口从一个源接收串行传感器数据。与串行器配合使用时，接收来自成像仪的数据，支持2MP/60fps和4MP/30fps摄像头以及卫星雷达和其他传感器（如ToF和激光雷达）。接收的数据在符合MIPI CSI-2标准的输出端呈现，从而与下游处理器互连。为2通道运行配置CSI-2接口时，会提供一个完全相同的MIPI CSI-2时钟通道，以提供复制输出
品牌名称: TI(德州仪器)
商品型号: DS90UB638TRGZRQ1
商品编号: C37596408
商品封装: VQFN-48(7x7)
包装方式: 编带
商品毛重: 0.44575克(g)

商品参数

商品概述

DS90UB638-Q1 是一款具有 MIPI CSI-2 输出的 FPD-Link III 4.16Gbps 单输入解串器，是一款多功能解串器，可通过 FPD-Link III 接口从一个源接收串行传感器数据。与DS90UB635-Q1 串行器配合使用时，DS90UB638-Q1接收来自成像仪的数据，支持 2MP/60fps 和 4MP/30fps 摄像头以及卫星和其他传感器（如 ToF 和激光）。接收的数据在符合 MIPI CSI-2 标准的输出端呈现，从而与下游处理器互连。为 2 通道运行配置CSI-2 接口时，会提供一个完全相同的 MIPI CSI-2 时钟通道，以提供复制输出。复制模式可创建两个接收视频流副本，用于数据记录和并行处理。DS90UB638-Q1 符合 AEC-Q100 标准，旨在通过50Ω 单端同轴电缆接收数据。该解串器适合同轴电缆供电应用，接收均衡器会自动适应来补偿电缆损耗特性（无需额外的编程），包括随时间推移而出现的电缆老化。每个 FPD-Link III 接口包括一个单独的低延迟双向控制通道 (BCC)，该通道可连续传送 I2C、GPIO 和其他控制信息。用于传感器同步和诊断功能的 GPIO 信号也使用 BCC。

商品特性

符合面向汽车应用的 AEC-Q100 标准
器件温度等级2环境工作温度范围为 -40℃ 至 +105℃
符合 ISO 10605 和 IEC 61000-4-2 ESD 标准
同轴电缆供电 (PoC) 兼容收发器
符合 MIPI DPHY 版本 1.2/CSI-2 版本 1.3 标准
CSI-2 数据速率可扩展:每个数据通道支持400Mbps/800Mbps/1.5Gbps/1.6Gbps
支持 1、2、3、4 个数据通道
支持多达四个虚拟通道
可编程数据类型
高级数据保护和诊断，包括 CRC 数据保护、传感器数据完整性检查、I2C 写保护、远程电压和温度测量、可编程警报、BIST、图形生成以及线路故障检测
超低数据和控制路径延迟
支持单端同轴电缆
单输入解串器
自适应接收均衡
具有快速模式增强版（高达 1Mbps）的 I2C
用于摄像头同步和诊断的灵活 GPIO
用于防伪认证的芯片 ID
支持单端同轴或屏蔽双绞线 (STP) 电缆

应用领域

高级驾驶辅助系统 (ADAS)
自动驾驶汽车 (AV)
汽车卫星和激光模块
摄像头监控系统 (CMS)
前视摄像头 (FC)
飞行时间 (ToF) 和激光传感器模块
环视系统 (SVS)
后视摄像头 (RVC)
驾驶员监控系统 (DMS)
侧后视镜显示 (SMD)
安全和监控
工业和医疗成像

	属性	参数值
	商品目录	串行器/解串器
	类型	解串器
	数据速率	4.16Gbps
	时钟频率(fc)	1MHz
	工作电压	1.71V~1.89V；1.71V~1.89V；1.045V~1.155V；3V~3.6V
	工作温度	-40℃~+105℃

	属性	参数值
	通道数	1
	每通道并行位数	4
	输入	FPD-Link
	输出	CSI-2
	控制接口	I2C
	功能特性	自适应接收均衡；链路状态监测
